Описание
Сначала представляю вам ключевой коммуникационный модуль для систем распределенного управления процессами (DCS) — FOXBORO DNBT P0971WV; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Foxboro относится к серии I/A Series — платформы, широко используемой в нефтегазовой, химической, энергетической и пищевой отраслях для обеспечения стабильной связи между компонентами автоматизации.
Описание продукта

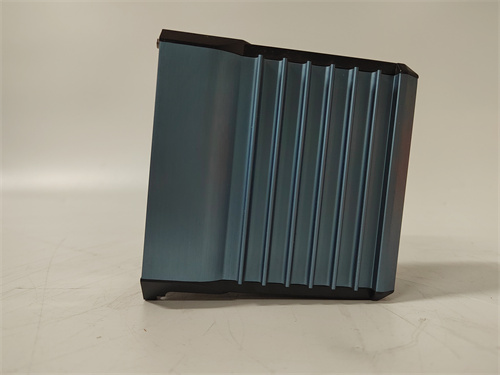

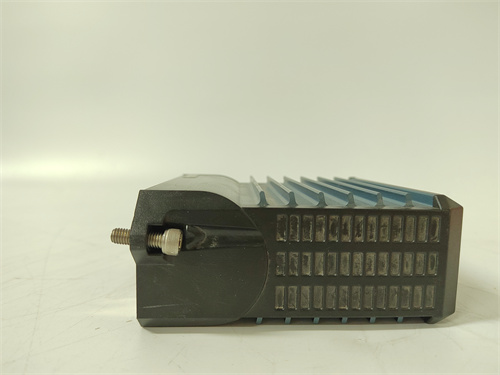

FOXBORO DNBT P0971WV — это модуль интерфейса сети, разработанный для объединения контроллеров Foxboro I/A Series, удаленных I/O-модулей (например, FBM201D, FBM202) и операторских панелей в единую цифровую сеть. Модуль FOXBORO DNBT P0971WV поддерживает проприетарный протокол Foxboro Control Network (FCN), который гарантирует высокоскоростную передачу данных (до 100 Мбит/с) и отказоустойчивость — критически важные параметры для непрерывных промышленных процессов. Благодаря компактной конструкции, адаптированной для шасси I/A Series, FOXBORO DNBT P0971WV легко интегрируется в существующие системы и совместим с другими модулями серии DN (например, DNBR, DNBT-P), что упрощает масштабирование сети. Особенно важно отметить, что FOXBORO DNBT P0971WV имеет дублированную архитектуру (redundant design) — два независимых канала связи работают параллельно, и при сбое одного канала второй автоматически берет на себя управление, предотвращая обрыв передачи данных. Также FOXBORO DNBT P0971WV оснащен LED-индикаторами состояния сети и каналов, позволяющими оператору быстро диагностировать проблемы (например, потерю связи с контроллером, ошибку протокола) без дополнительного оборудования. Все эти особенности делают FOXBORO DNBT P0971WV неотъемлемым элементом для построения надежной коммуникационной инфраструктуры в DCS Foxboro I/A Series.
Параметры продукта
- Производитель: Foxboro
- Модель: DNBT P0971WV
- Тип модуля: Коммуникационный модуль интерфейса сети для DCS Foxboro I/A Series
- Поддерживаемые протоколы:
- Foxboro Control Network (FCN) — проприетарный протокол для связи с контроллерами I/A Series
- Ethernet (IEEE 802.3) — для взаимодействия с операторскими панелями и системами архивирования
- Количество коммуникационных портов:
- 2 порта FCN (для связи с контроллерами/I/O-модулями)
- 1 порт Ethernet (RJ45, 10/100 Мбит/с — для подключения к локальной сети)
- Напряжение питания: 5 В DC (питание от шасси Foxboro I/A Series)
- Температурный диапазон эксплуатации: -40 °C до +70 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при условии установки в закрытое шасси)
- Скорость передачи данных (FCN): 100 Мбит/с (полнодуплексный режим)
- Максимальное количество подключенных устройств: До 32 контроллера или I/O-модуля на один модуль FOXBORO DNBT P0971WV
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2)
- Совместимость с оборудованием: Foxboro I/A Series Controllers (e.g., CP40, CP60), FBM I/O-модули, Foxboro Operator Workstations
Преимущества и особенности
- Резервированная связь: Дублированная архитектура каналов в FOXBORO DNBT P0971WV исключает одиночные точки отказа — даже при сбое электроники одного канала, данные продолжают передаваться, что критично для процессов, где остановка приведет к браку или аварии (например, нефтепереработка).
- Высокая скорость передачи: Скорость FCN до 100 Мбит/с позволяет FOXBORO DNBT P0971WV обрабатывать большой объем данных в реальном времени (например, сигналы от десятков аналоговых датчиков), поддерживая синхронную работу всех компонентов DCS.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C до +70 °C делает FOXBORO DNBT P0971WV подходящим для эксплуатации в открыточных объектах (нефтегазовые площадки, трубопроводы) или цехах с высокой температурой (металлургия).
- Легкая диагностика: LED-индикаторы состояния каналов и сети позволяют оператору быстро определить причину сбоя (например, неисправный кабель, сбой контроллера) и устранить ее за минимальное время, минимизируя простои.
- Совместимость с существующей системой: Модуль полностью интегрируется в DCS Foxboro I/A Series — не требуется замена контроллеров или I/O-модулей, что сокращает затраты на модернизацию.
Случаи применения в отраслях
- Нефтегазовая отрасль: FOXBORO DNBT P0971WV используется на добычных платформах для связи между контроллерами CP60 (управление насосами) и удаленными FBM-модулями (прием сигналов от датчиков давления/температуры). Модуль гарантирует стабильную передачу данных, даже при сильных вибрациях или перепадах температуры на платформе.
- Химическая промышленность: В цехах по производству химикатов FOXBORO DNBT P0971WV объединяет контроллеры I/A Series с FBM201D (аналоговые входы) и операторскими панелями. При превышении критических параметров (например, температура реакционного сосуда) модуль быстро передает сигнал на панель, позволяя оператору запустить аварийную остановку.
- Энергетика (ТЭС/ГЭС): В электростанциях FOXBORO DNBT P0971WV связывает контроллеры турбин и котлов с системами мониторинга подшипников и датчиками уровня пара. Дублированная связь предотвращает обрыв данных при сбое одного канала, поддерживая безопасную работу электростанции.
- Пищевая промышленность: В линиях упаковки продуктов FOXBORO DNBT P0971WV подключает FBM-модули (управление конвейерами) к операторским станциям. Высокая скорость передачи позволяет отслеживать количество упакованных единиц в реальном времени и корректировать параметры процесса без задержек.
Сравнение с конкурентами
Сравним FOXBORO DNBT P0971WV с аналогичным коммуникационным модулем Emerson DeltaV CIOC (KJ4001X1-CA1):
| Параметр | FOXBORO DNBT P0971WV | Emerson DeltaV CIOC |
|---|---|---|
| Протокол связи | Foxboro Control Network (FCN) + Ethernet | Modbus TCP/IP + Ethernet/IP |
| Резервированная связь | Да (два канала FCN) | Да (один резервный порт Ethernet) |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C |
| Скорость передачи | 100 Мбит/с (FCN) | 100 Мбит/с (Ethernet) |
| Максимальное количество устройств | 32 контроллера/I/O-модуля | 16 контроллера/I/O-модуля |
| Совместимость с DCS | Foxboro I/A Series | Emerson DeltaV |
Как видно из таблицы, FOXBORO DNBT P0971WV имеет преимущество в плане更广ого температурного диапазона, большего количества подключенных устройств и более надежной резервированной связью (два канала FCN) — это делает его предпочтительным для сложных систем DCS Foxboro и объектов с суровыми условиями эксплуатации.
Рекомендации по выбору
При выборе FOXBORO DNBT P0971WV учитывайте следующие факторы:
- Тип существующей DCS: Модуль FOXBORO DNBT P0971WV разработан исключительно для Foxboro I/A Series — если у вас другая платформа (Emerson DeltaV, Siemens PCS 7), выберите соответствующий коммуникационный модуль.
- Количество компонентов автоматизации: Если вам нужно подключить >16 контроллеров или I/O-модулей, FOXBORO DNBT P0971WV с поддержкой 32 устройств подойдет лучше, чем модели с ограниченным количеством подключений.
- Условия эксплуатации: Для объектов в холодных регионах (<-25 °C) или открытом воздухе — FOXBORO DNBT P0971WV с диапазоном -40 °C до +70 °C гарантирует стабильную работу, в отличие от моделей с узким температурным диапазоном.
- Требуемый уровень отказоустойчивости: Если процесс не допускает обрыва связи (например, нефтепереработка, химическая промышленность), выбирите FOXBORO DNBT P0971WV за счет дублированной архитектуры каналов.
Меры предосторожности
- Установка: При монтаже FOXBORO DNBT P0971WV в шасси I/A Series убедитесь, что питание шасси отключено — это предотвращает короткое замыкание при подключении модуля к шине данных.
- Подключение кабелей: Используйте только сертифицированные кабели для FCN (по спецификации Foxboro) и Ethernet (Cat5e/Cat6) — некачественные кабели могут искажать сигналы и снизить надежность FOXBORO DNBT P0971WV.
- Проверка резервирования: Регулярно тестируйте работу резервного канала через программное обеспечение Foxboro I/A Series Workbench — это позволит убедиться, что при сбое основного канала передача данных не прервется.
- Диагностика: При появлении красного LED-индикатора (ошибка) немедленно проверьте кабельное соединение, состояние подключенных контроллеров и конфигурацию модуля — запоздалое устранение проблемы может привести к обрыву процесса.
- Хранение: Перед установкой храните FOXBORO DNBT P0971WV в оригинальной антистатической упаковке, защищенной от влаги и пыли — это предотвращает повреждение чувствительных компонентов коммуникационного интерфейса.
P0971WV
