Первым делом стоит представить специализированный модуль интерфейса для протокола HART (Highway Addressable Remote Transducer) от бренда FOXBORO — модель FBI10E, который является важным компонентом системы DCS FOXBORO I/A Series. Он обеспечивает двустороннюю коммуникацию между контроллерами DCS (например, FOXBORO CP40B) и HART-совместимыми устройствами (датчики, регулирующие клапаны, преобразователи), позволяя не только считывать основные аналоговые сигналы (4–20 мА), но и получать дополнительную диагностическую информацию и настраивать параметры устройств. Ссылка на продукт FOXBORO FBI10E будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO FBI10E сочетает в себе высокую совместимость с различными HART-устройствами, стабильность передачи данных и расширенную диагностику — это делает его идеальным для модернизации существующих систем с аналоговыми сигналами, добавляя «умные» функции без замены всего оборудования.
Описание продукта

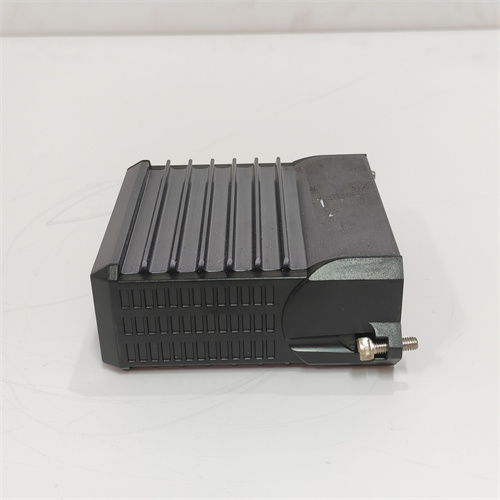

FOXBORO FBI10E — это промышленный модуль интерфейса HART от FOXBORO, разработанный для интеграции HART-совместимых устройств в систему DCS FOXBORO I/A Series. Модуль FOXBORO FBI10E оснащен 16 независимыми каналами, каждый из которых поддерживает как передачу основного аналогового сигнала 4–20 мА (для измеряемых параметров, например, давления или температуры), так и встраиваемую HART-коммуникацию (для передачи дополнительных данных). Это означает, что на одном кабеле можно одновременно получать «основной» сигнал (например, 12 мА = 50% давления) и «дополнительную» информацию (например, диагностика датчика, температура корпуса устройства).
Ключевая особенность FOXBORO FBI10E — полная поддержка спецификации HART 7.0:
- Поддерживает как «singles-drop» (одно устройство на канал), так и «multi-drop» (до 15 устройств на один канал через адресную нумерацию) режимы подключения — гибко адаптируется к разным схемам монтажа (например, multi-drop для экономии кабеля на насосных станциях);
- Передает все типы HART-данных: основные измеряемые параметры (PV — Process Variable), настраиваемые параметры (SV — Setpoint, MV — Manipulated Variable) и диагностические коды (например, ошибка калибровки, перегрев электроники датчика);
- Поддерживает удаленную настройку HART-устройств: через ПО FOXBORO I/A Series Engineering Toolkit можно изменять адреса устройств, калибрировать датчики или настраивать границы алертов (например, установить сигнал >18 мА для давления как «высокий уровень»).
FOXBORO FBI10E обеспечивает расширенную диагностику на уровне каналов и устройств:
- Диагностика HART-устройств: Считывает детальную диагностику из каждого подключенного устройства (например, состояние сенсора, уровень батареи в беспроводных датчиках) и отображает её в операторской панели FOXBORO FCP280 RH924YA — операторы могут выявить проблему (например, загрязнение сенсора) до полного отказа датчика;
- Диагностика каналов: Отслеживает аномалии в работе каналов (например, разрыв кабеля — сигнал <3,8 мА, короткое замыкание — сигнал >20,2 мА) и автоматически отправляет алерты в контроллер FOXBORO CP40B;
- Самодиагностика модуля: Проверяет работоспособность внутренней электроники (HART-интерфейсов, ADC-конвертеров) и состояние питания — при обнаружении неисправности блокирует неисправный канал, сохраняя работу остальных 15 каналов.
Конструкция FOXBORO FBI10E адаптирована к тяжелым промышленным условиям:
- Корпус: Изготовлен из ударопрочного пластика с пассивным охлаждением, размеры соответствуют стандарту DIN (ширина 4 модуля — 72 мм) — монтируется на стандартную DIN-рейку в шкафах DCS. Уровень защиты IP20 гарантирует защиту от пыли и мелких предметов;
- Защита от помех: Электромагнитная защита EMC класс 3 (по стандарту EN 61326) — фильтры на каждом канале подавляют помехи от электродвигателей, частотных преобразователей и высоковольтных линий, не искажая HART-сигналы;
- Электрическая изоляция: Каждый канал изолирован от других каналов и питания (напряжение изоляции 250 В AC) — предотвращает попадание помех между каналами и защищает модуль от перепадов напряжения.
Особенно важно отметить, что FOXBORO FBI10E легко интегрируется с существующими аналоговыми системами: он работает с любым HART-совместимым устройством (не только продукцией FOXBORO, но и брендов Emerson, Rosemount, ABB) и не требует замены существующих кабелей (использует стандартные кабели для 4–20 мА). Это позволяет экономить на модернизации — например, добавить HART-диагностику в старую систему с аналоговыми датчиками, не менуя всю инфраструктуру.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип модуля | Модуль интерфейса HART для FOXBORO I/A Series DCS |
| Количество каналов | 16 независимих каналов |
| Поддерживаемые сигналы | 4–20 мА DC (аналоговый) + встраиваемая HART-коммуникация (38,4 кбит/с) |
| Спецификация HART | Поддержка HART 7.0, singles-drop и multi-drop (до 15 устройств/канал) |
| Типы HART-данных | PV (Process Variable), SV (Setpoint), MV (Manipulated Variable), диагностические коды |
| Точность измерения | ±0,05% номинального диапазона (4–20 мА) при 25 °C, ±0,1% в диапазоне 0 °C до +60 °C |
| Электрическая изоляция | 250 В AC (между каналами, каналами и питанием) |
| Питание | 5 В DC ±5% (от FOXBORO P0926MX), потребление max 1,5 А |
| Защита | EMC класс 3, защита от короткого замыкания/разрыва кабеля |
| Диапазон эксплуатации | Температура 0 °C до +60 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка (ширина 4 модуля — 72 мм), уровень защиты IP20 |
| Совместимость | Контроллеры FOXBORO CP40B, панели FCP280, источники P0926MX, HART-устройства всех брендов |
Точные спецификации уточняются по ссылке на FOXBORO FBI10E.
Преимущества и особенности
- Двусторонняя коммуникация: Одновременно передает аналоговые сигналы 4–20 мА и HART-данные — не требует дополнительных кабелей;
- Высокая совместимость: Работает с HART-устройствами всех брендов (HART 7.0) — универсально для модернизации систем;
- Расширенная диагностика: Отслеживает состояние HART-устройств и каналов — снижает время простоя и предотвращает аварии;
- Гибкость подключения: Поддерживает singles-drop и multi-drop режимы — адаптируется к разным схемам монтажа;
- Легкая интеграция: Использует существующие кабели для 4–20 мА — экономит на модернизации.
Примеры применения в отраслях
-
Нефтегаз (нефтеперерабатывающие заводы):
FOXBORO FBI10E подключен к 12 HART-датчикам давления (Rosemount 3051) и 4 HART-регулирующим клапанам (Emerson Fisher) на разделительной колонне. Модуль считывает основные сигналы давления (4–20 мА) и передает их в контроллер FOXBORO CP40B для регулировки процесса, а также получает HART-диагностику (например, состояние диафрагмы датчика, позиция клапана) и отображает её в панели FOXBORO FCP280 RH924YA. При обнаружении загрязнения диафрагмы одного датчика FOXBORO FBI10E отправляет алерт — операторы планируют чистку в следующий период технического обслуживания, не останавливая работу колонны.
-
Энергетика (ТЭЦ):
В котельной установке FOXBORO FBI10E интегрирует 16 HART-датчиков температуры (Pt100 с HART-модулем) и 2 HART-расходомера пара (FOXBORO 870ITEC-AYFNZ-7). Модуль использует multi-drop режим для подключения 8 датчиков температуры на один канал (экономия кабеля), передавая их HART-данные через адресную нумерацию. При перегреве одного датчика FOXBORO FBI10E получает диагностический код и сигнализирует контроллеру — контроллер снижает подачу топлива за 100 мс, предотвращая перегрев котла. Также через модуль выполняется удаленная калибровка расходомеров — инженеры не нуждаются в локальном присутствии, экономя время.
-
Химическая промышленность (реакторные установки):
FOXBORO FBI10E подключен к 10 HART-датчиков pH (Mettler Toledo) в реакторе для синтеза лекарственных препаратов. Модуль считывает не только основные сигналы pH (4–20 мА), но и HART-данные о состоянии сенсора (например, уровень загрязнения, время до следующей калибровки). При приближении к сроку калибровки FOXBORO FBI10E отправляет напоминание в удаленный центр — инженеры запускают удаленную калибровку через ПО Engineering Toolkit, гарантируя точность измерений pH (±0,01 pH) и соответствие продукта ГОСТам.
Сравнение с конкурентами
| Параметр | FOXBORO FBI10E | Конкурентные модели (Siemens SM 331 HART, ABB AI835 HART) |
|---|---|---|
| Количество каналов | 16 (независимые) | Siemens — 8 (независимые); ABB — 8 (независимые) |
| Режимы подключения | Singles-drop, multi-drop (до 15 устройств/канал) | Siemens — Только singles-drop; ABB — Singles-drop, multi-drop (до 8 устройств/канал) |
| Точность измерения | ±0,05% (25 °C), ±0,1% (0 °C–+60 °C) | Siemens — ±0,1% (25 °C), ±0,2% (0 °C–+60 °C); ABB — ±0,08% (25 °C), ±0,15% (0 °C–+60 °C) |
| Диагностика HART-устройств | Детальная (состояние сенсора, коды ошибок) | Siemens — Базовая (только коды ошибок); ABB — Детальная (без данных о сенсоре) |
| Совместимость с FOXBORO | Полная с CP40B, FCP280, P0926MX | Siemens — Требует адаптера для CP40B; ABB — Ограниченная совместимость с FCP280 |
Советы по выбору и предостережения
Советы по выбору
- Определите количество HART-устройств: Если нужно интегрировать >8 HART-устройств, FOXBORO FBI10E с 16 каналами — более экономичный выбор, чем два модуля с 8 каналами;
- Учтите режим подключения: Для экономии кабеля (например, на больших объектах) выберите FOXBORO FBI10E с multi-drop режимом (до 15 устройств/канал) — конкуренты имеют более низкие лимиты;
- Проверьте требования к точности: Для систем с высокой точностью (фармацевтика, химия) FOXBORO FBI10E с ±0,05% — лучше, чем модели с более высокой погрешностью.
Предостережения
- Настройте адреса HART-устройств в multi-drop режиме: При подключении нескольких устройств на один канал назначьте уникальные адреса (1–15) — дублирование адресов приведет к конфликту данных;
- Используйте сертифицированные HART-устройства: Работайте только с устройствами, соответствующими спецификации HART 7.0 — несертифицированные устройства могут вызывать ошибки в коммуникации;
- Регулярно обновляйте прошивку: Каждые 6–12 месяцев обновляйте прошивку модуля через ПО Engineering Toolkit — обновления добавляют поддержку новых HART-устройств и улучшают диагностику;
- Контролируйте длину кабеля: В multi-drop режиме максимальная длина кабеля — 1500 м (кабель категории 5) — превышение приведет к потере HART-данных.
