Первым делом стоит представить ключевой аналоговый входной модуль для системы DCS FOXBORO I/A Series — FOXBORO FBM201, разработанный для точного сбора аналоговых сигналов от промышленных датчиков (температуры, давления, расхода) и передачи их в контроллеры (например, FOXBORO CP40B, FOXBORO H90). Этот модуль является основным интерфейсом между аналоговым оборудованием и цифровой системой автоматизации, обеспечивая высокую надежность и стабильность данных в суровых промышленных условиях. Ссылка на продукт FOXBORO FBM201 будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO FBM201 широко используется в нефтегазовой, энергетической и химической промышленности — где ошибки в измерениях могут привести к авариям или снижению качества продукции.
Описание продукта

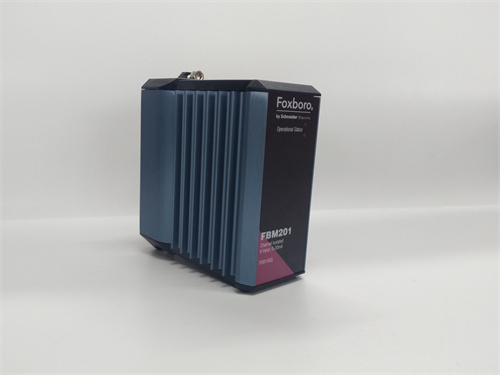

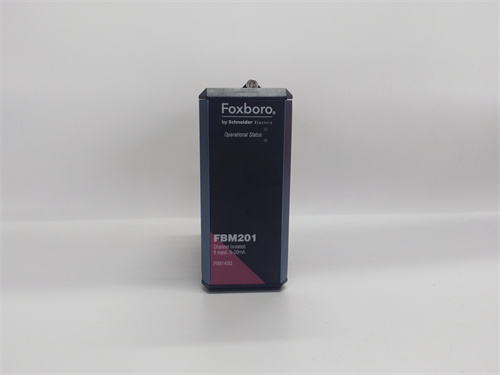

FOXBORO FBM201 — это промышленный модуль аналоговых входов (AI) от FOXBORO, предназначенный для преобразования аналоговых сигналов (токовых и напряжностных) в цифровые данные, обрабатываемые системой DCS FOXBORO I/A Series. Модуль FOXBORO FBM201 оснащен 8 независимыми каналами, каждый из которых поддерживает несколько типов сигналов и может быть настроен индивидуально через стандартное ПО FOXBORO I/A Series Engineering Toolkit — это делает его универсальным для подключения большинства промышленных датчиков, включая те, что совместимы с преобразователями FOXBORO AD908JQ.
Ключевые особенности FOXBORO FBM201:
- Универсальность поддержки сигналов: Каждый канал FOXBORO FBM201 работает с основными промышленными сигналами: токовые (4–20 мА DC, 0–20 мА DC) и напряжностные (0–5 В DC, 1–5 В DC, 0–10 В DC). Это позволяет подключать различные типы датчиков: например, датчики давления с выходом 4–20 мА DC, термопары через преобразователь FOXBORO AD908JQ или датчики расхода с сигналом 0–10 В DC. Один FOXBORO FBM201 может заменить 2–3 специализированных модулей, экономя пространство в шкафу DCS и упрощая обслуживание.
- Высокая точность измерений: Модуль использует 16-битный АЦП (аналого-цифровой преобразователь) с интегрированной компенсацией температуры, что обеспечивает точность ±0,05% полного диапазона. Например, для сигнала 4–20 мА DC ошибка не превышает 0,008 мА — критично для процессов с строгими требованиями, таких как регулировка концентрации реагентов в фармацевтике или контроль давления в нефтеперерабатывающих заводах. FOXBORO FBM201 также поддерживает режим oversampling (дополнительное выборочное измерение), который снижает шум сигнала и улучшает стабильность данных при сильных электромагнитных помехах.
- Защита от неисправностей и помех: FOXBORO FBM201 оснащена комплексной защитой для каждого канала и всего модуля:
- Защита от короткого замыкания: При коротком замыкании на входе канал автоматически ограничивает ток до 50 мА, предотвращая повреждение себя и подключенного датчика.
- Защита от обратной полярности: Диоды на входах блокируют ток при неправильном подключении сигнала (перепутывание “+” и “-“), часто встречаемое при обслуживании датчиков.
- Электрическая изоляция: Каналы защищены от каждого другого и от шлейфа питания с изоляцией 500 В AC (по стандарту IEC 61131-2), что предотвращает передачу помех между каналами и защищает контроллер FOXBORO CP40B от перепадов напряжения.
- Фильтры EMC: Модуль соответствует классу EN 61326-3-2 (класс 3), что гарантирует стабильную работу при помехах от электродвигателей, частотных преобразователей или силовых кабелей.
- Интеграция с DCS и диагностика: FOXBORO FBM201 подключается к шлейфу системы DCS FOXBORO и автоматически определяется контроллером при запуске — нет необходимости в ручной конфигурации адресов. Встроенная система самодиагностики контролирует состояние АЦП, фильтров и каналов, отправляя алерты в ПО DCS при неисправностях (например, выход сигнала за пределы диапазона, отказ канала). На корпусе модуля есть общий LED-индикатор работы (зеленый — нормально, красный — ошибка), а через ПО можно отслеживать состояние каждого канала в реальном времени.

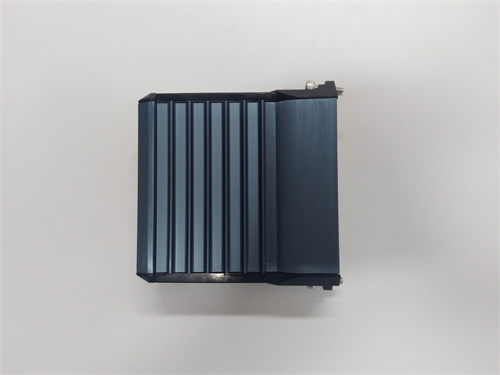

- Индустриальная устойчивость: Корпус FOXBORO FBM201 изготовлен из ударопрочного термостойкого пластика, монтаж на шлейфную панель DCS FOXBORO и уровень защиты IP20. Модуль работает в диапазоне температур -20 °C до +60 °C и влажности 5–95% (без конденсации), что соответствует требованиям большинства промышленных объектов. Питание осуществляется от шлейфу DCS (5 В DC, потребление max 1,2 А), что упрощает интеграцию без дополнительных блоков питания.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип модуля | Модуль аналоговых входов (AI) для FOXBORO I/A Series DCS |
| Количество каналов | 8 независимых, настраиваемых |
| Поддерживаемые сигналы | Токовые: 4–20 мА DC, 0–20 мА DC; Напряжностные: 0–5 В DC, 1–5 В DC, 0–10 В DC |
| Разрешение АЦП | 16 бит |
| Точность измерений | ±0,05% полного диапазона (при 25 °C) |
| Изоляция | Канал-канал: 500 В AC; Канал-шлейф: 500 В AC (IEC 61131-2) |
| Защита от короткого замыкания | Ток ≤50 мА на канал |
| Фильтрация EMC | EN 61326-3-2 (класс 3) |
| Питание | 5 В DC (от шлейфу DCS FOXBORO), потребление max 1,2 А |
| Диапазон эксплуатации | Температура -20 °C до +60 °C, влажность 5–95% (без конденсации) |
| Монтаж | Шлейфная панель DCS FOXBORO, уровень защиты IP20 |
| Совместимость | Контроллеры FOXBORO CP40B, H90; датчики 4–20 мА/0–10 В; преобразователи AD908JQ |
Точные спецификации уточняются по ссылке на FOXBORO FBM201.
Преимущества и особенности
- Универсальность: Поддержка всех основных аналоговых сигналов — подключение любых датчиков без дополнительных модулей;
- Высокая точность: 16-битный АЦП и компенсация температуры — ошибка <0,05%, критично для точных процессов;
- Комплексная защита: Защита от короткого замыкания, обратной полярности и помех — безопасность для оборудования и операторов;
- Простота интеграции: Автоматическое определение контроллером и настройка через ПО FOXBORO — быстрое внедрение;
- Надежность: Индустриальный дизайн и самодиагностика — долгий срок службы и минимальное время простоя.
Примеры применения в отраслях
- Нефтегаз (нефтеперерабатывающие заводы):
В системе управления разделительной колонной FOXBORO FBM201 подключен к 8 датчикам: 4 датчика давления (4–20 мА DC) на различных участках колонны, 2 датчика температуры (через преобразователь FOXBORO AD908JQ, 4–20 мА DC) и 2 датчика уровня нефти (0–10 В DC). Модуль преобразует аналоговые сигналы в цифровые и передает данные в контроллер FOXBORO CP40B, который регулирует работу клапанов и насосов. Защита от короткого замыкания предотвращает повреждение модуля при случайном контакте между сигнальными выводами.
- Энергетика (крупные ТЭЦ):
На ТЭЦ FOXBORO FBM201 используется для сбора данных от 8 датчиков расхода пара (4–20 мА DC) на различных линиях подачи. Модуль обеспечивает точность измерений ±0,05%, что позволяет контроллеру FOXBORO H90 оптимизировать расход топлива и снизить энергопотребление. Электрическая изоляция каналов предотвращает передачу помех от силовых кабелей котла к сигнальным линиям.
- Химическая промышленность (реакторные установки):
В лабораторном реакторе FOXBORO FBM201 подключен к 8 датчикам pH (1–5 В DC) и температуры (4–20 мА DC). Модуль передает точные данные в контроллер FOXBORO CP40B, который регулирует дозировку реагентов и нагрев реактора. Самодиагностика модуля обнаруживает выход сигнала за пределы диапазона (например, при сбое датчика pH) и отправляет алерт оператору, предотвращая брак продукции.
Сравнение с конкурентами
| Параметр | FOXBORO FBM201 | Конкурентные модели (Siemens S7-1500 SM 1231 AI, ABB AC500 AI523) |
|---|---|---|
| Количество каналов | 8 | Siemens — 4; ABB — 8 |
| Точность измерений | ±0,05% | Siemens — ±0,1%; ABB — ±0,08% |
| Изоляция каналов | 500 В AC | Siemens — 250 В AC; ABB — 500 В AC |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–5 В, 1–5 В, 0–10 В | Siemens — 4–20 мА, 0–10 В; ABB — 4–20 мА, 0–5 В, 0–10 В |
| Совместимость с FOXBORO | Прямая (CP40B, H90, AD908JQ) | Siemens — Требует шлюза; ABB — Частичная |
Советы по выбору и предостережения
Советы по выбору
- Оцените количество датчиков: Для систем с >4 аналоговыми датчиками FOXBORO FBM201 (8 каналов) — экономичнее, чем модели с 4 каналами;
- Требуется высокая точность: Для процессов с ошибкой <0,1% (фармацевтика, пищевая промышленность) модуль с 16-битным АЦП — идеальный выбор;
- Условия эксплуатации: В средах с сильными помехами (нефтегаз, металлургия) выбирайте модуль с классом EMC 3 — гарантирует стабильность.
Предостережения
- Не превышайте пределы сигнала: Входной сигнал не должен выходить за пределы 0–24 мА DC / 0–12 В DC — превышение повреждает АЦП;
- Корректно подключайте каналы: Следуйте маркировке “+” и “-” — обратная полярность блокирует канал, но не повреждает его (требуется переключение полярности);
- Обновляйте прошивку: Регулярно обновляйте прошивку через FOXBORO I/A Series Engineering Toolkit — исправления ошибок и улучшения стабильности;
- Не монтируйте близко к нагревательным компонентам: Размещайте FOXBORO FBM201 на расстоянии >15 см от контроллеров или блоков питания — перегрев снижает точность измерений.
