Описание
Сначала представляю вам ключевой модуль входных сигналов для систем автоматизации промышленных процессов — FOXBORO FBM201D; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный аналоговый входной модуль от Foxboro относится к серии I/A Series — платформы для распределенного управления процессами (DCS), широко используемой в нефтегазовой, химической, энергетической и пищевой отраслях.
Описание продукта

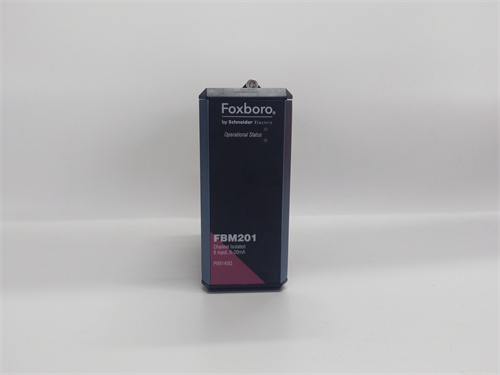

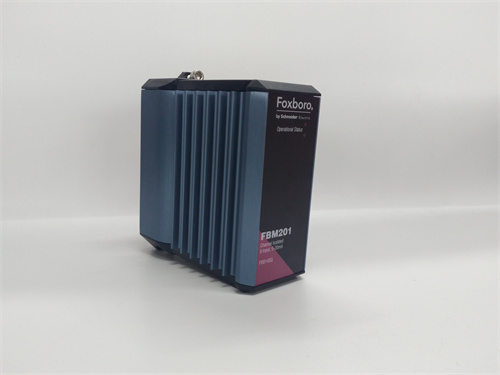

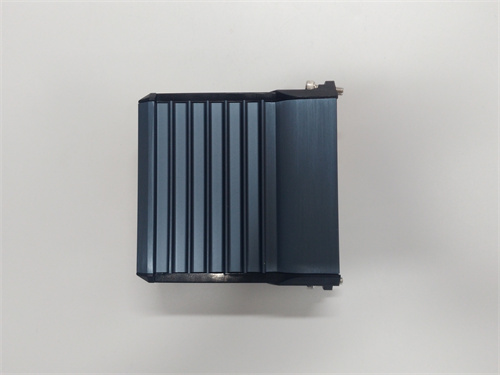

FOXBORO FBM201D — это аналоговый входной модуль для приема низковольтных аналоговых сигналов (например, от датчиков температуры RTD, термокупелов, датчиков давления 4–20 мА) и их преобразования в цифровой формат для обработки системой DCS Foxboro I/A Series. Модуль FOXBORO FBM201D разработан с учетом требований к высокой точности измерений и устойчивости в суровых промышленных условиях — он имеет встроенную фильтрацию электромагнитных помех (ЭМП) и защиту от перепадов напряжения, что исключает искажения сигналов от соседнего электрооборудования. Благодаря компактной конструкции на шасси DIN-рейки FOXBORO FBM201D легко монтируется в шкафы автоматизации и совместим с другими модулями серии FBM (выходными, цифровыми, коммуникационными), что упрощает сборку комплексных систем управления. Особенно важно отметить, что FOXBORO FBM201D поддерживает технологию «hot swap» (горячее заменение) — это позволяет заменять модуль без остановки всего процесса, минимизируя время простоя производства. Также FOXBORO FBM201D оснащен индикаторами состояния каждого канала (LED) и системой самодиагностики, которая автоматически обнаруживает ошибки (например, разрыв цепи датчика, превышение диапазона сигнала) и передает алерты в контроллер I/A Series. Все эти особенности делают FOXBORO FBM201D надежным элементом для сбора аналоговых данных в критически важных процессах.
Параметры продукта
- Производитель: Foxboro
- Модель: FBM201D
- Тип модуля: Аналоговый входной модуль (для RTD, термокупелов и текучих сигналов)
- Количество каналов: 8 независимых каналов (каждой канал конфигурируется отдельно)
- Поддерживаемые типы сигналов:
- RTD (Pt100, Pt1000, Cu100 — по стандарту IEC 60751)
- Термокупели (J, K, T, E, R, S, B — по стандарту ANSI MC96.1)
- Текучие сигналы: 4–20 мА, 0–20 мА
- Напряжные сигналы: 0–5 В, 1–5 В
- Точность преобразования:
- Для RTD: ±0.05% от полного диапазона
- Для термокупелов: ±0.1 °C (в диапазоне 0–100 °C)
- Для 4–20 мА: ±0.02% от полного диапазона
- Напряжение питания: 5 В DC (питание от шасси Foxboro I/A Series)
- Температурный диапазон эксплуатации: -40 °C до +70 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при условии установки в закрытое шасси)
- Интерфейс связи с DCS: Совместим с шиной данных Foxboro I/A Series (протокол Foxboro Control Network)
- Время реакции: <200 мс (для RTD/термокупелов), <50 мс (для 4–20 мА)
Преимущества и особенности
- Многофункциональность: FOXBORO FBM201D поддерживает несколько типов аналоговых сигналов (RTD, термокупели, ток, напряжение) — это устраняет необходимость в нескольких специализированных модулях, сокращая затраты на оборудование.
- Высокая точность: Преобразование сигналов с точностью до ±0.02% делает FOXBORO FBM201D идеальным для отраслей, где требуется строгий контроль параметров (например, фармацевтика, пищевая промышленность, Калибровка приборов).
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C до +70 °C позволяет использовать FOXBORO FBM201D в открыточных объектах (нефтегазовые площадки, трубопроводы) или цехах с высокой температурой (металлургия).
- Горячее заменение: Возможность замены модуля на работающем оборудовании минимизирует время простоя — критично для непрерывных процессов (например, производство химикатов, электроэнергетика).
- Легкая диагностика: LED-индикаторы каналов и система самодиагностики позволяют оператору быстро определить причину сбоя (например, неисправный датчик, разрыв кабеля) и устранить ее без дополнительного диагностического оборудования.
Случаи применения в отраслях
- Нефтегазовая отрасль: FOXBORO FBM201D используется на добычных платформах для измерения температуры и давления нефти/газа в трубопроводах. Модуль принимает сигналы от термокупелов и датчиков давления 4–20 мА, передавая данные в контроллер I/A Series для регулирования работы насосов и предотвращения перегрева.
- Фармацевтика: В производстве лекарств FOXBORO FBM201D контролирует температуру реакционных сосудов (через RTD) и концентрацию растворов (через текучие сигналы датчиков). Высокая точность модуля гарантирует соответствие продукции международным стандартам качества (GMP).
- Энергетика (ТЭС/ГЭС): FOXBORO FBM201D измеряет температуру пара в котлах (термокупели) и давление в турбинах (4–20 мА), передавая данные в DCS для оптимизации работы оборудования и снижения расхода топлива.
- Пищевая промышленность: В цехах по производству консервов или напитков FOXBORO FBM201D контролирует температуру термической обработки (через RTD) и уровень продукта в резервуарах (через 4–20 мА), обеспечивая безопасность и стабильность качества.
Сравнение с конкурентами
Сравним FOXBORO FBM201D с аналогичным аналоговым входным модулем Emerson DeltaV AI 8x16bit (KJ4001X1-CA1):
| Параметр | FOXBORO FBM201D | Emerson DeltaV AI 8x16bit |
|---|---|---|
| Поддерживаемые сигналы | RTD, термокупели, 4–20 мА, 0–5 В | Только 4–20 мА, 0–5 В |
| Точность (4–20 мА) | ±0.02% от полного диапазона | ±0.05% от полного диапазона |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C |
| Количество каналов | 8 | 8 |
| Горячее заменение | Да | Да |
| Совместимость с DCS | Foxboro I/A Series | Emerson DeltaV |
Как видно из таблицы, FOXBORO FBM201D имеет преимущество в плане многофункциональности (поддержка RTD/термокупелов), более высокой точности и устойчивости к экстремальным температурам — это делает его предпочтительным для систем, где требуется сбор разнообразных аналоговых данных.
Рекомендации по выбору
При выборе FOXBORO FBM201D учитывайте следующие факторы:
- Тип используемых датчиков: Если вы используете RTD или термокупели (для измерения температуры), FOXBORO FBM201D — единственный выбор среди модулей с аналогичными параметрами; для простых текучих сигналов можно рассмотреть более дешевые модели, но FBM201D обеспечивает запас по функциональности.
- Условия эксплуатации: Для объектов с температурами ниже -25 °C или выше +60 °C FOXBORO FBM201D подойдет лучше, чем модели с узким температурным диапазоном.
- Совместимость с DCS: Модуль оптимизирован для Foxboro I/A Series — если у вас уже есть эта система, FOXBORO FBM201D интегрируется без дополнительных адаптеров; для других DCS (Emerson DeltaV, Siemens PCS 7) требуется проверка совместимости через шлюзы.
- Требуемая точность: Для процессов с строгими требованиями к точности (например, Калибровка приборов, фармацевтика) FOXBORO FBM201D с точностью ±0.02% станет оптимальным решением.
Меры предосторожности
- Установка: При монтаже FOXBORO FBM201D отключите питание шасси DCS — это предотвращает короткое замыкание при подключении кабелей к каналам.
- Подключение датчиков: Для RTD и термокупелов используйте кабели с тремя или 네 пятью жилами (чтобы компенсировать падение напряжения на длине); для текучих сигналов — экранированные кабели, чтобы снизить влияние ЭМП.
- Питание: Не превышайте допустимое напряжение питания (5 В DC) — перепады напряжения могут повредить электронику FOXBORO FBM201D. Используйте стабильные источники питания, рекомендованные Foxboro.
- Диагностика: Регулярно проверяйте алерты в системе DCS, связанные с FOXBORO FBM201D — при обнаружении ошибок (например, «channel overload») немедленно проверьте цепь датчика или замените неисправный канал.
- Хранение: Перед установкой храните FOXBORO FBM201D в оригинальной антистатической упаковке, защищенной от влаги и пыли — это предотвращает повреждение чувствительных компонентов (например, аналоговых преобразователей).
