Описание
Общая информация о продукте FOXBORO FBM202

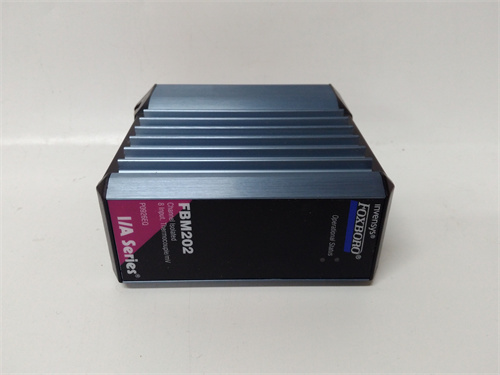

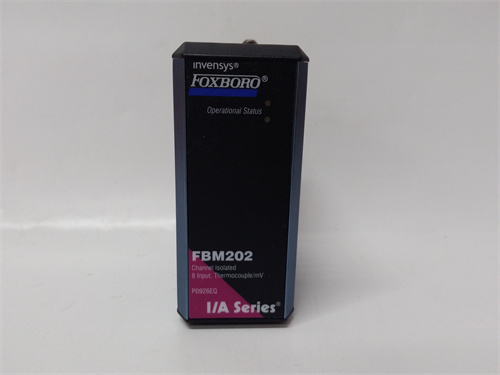

Первым делом необходимо отметить, что FOXBORO FBM202 — это оригинальный модуль аналоговых входов (AI) для систем автоматизации Foxboro I/A Series DCS, предназначенный для точного считывания и кондиционирования аналоговых сигналов от промышленных сенсоров (датчики температуры, давления, уровня жидкостей) в критических процессах. Данный компонент критически важен для отраслей с требованиями к высокой точности и надежности (нефтегаз, химическая промышленность, энергетика), так как он соответствует стандарту SIL 2 (IEC 61508), обеспечивает стабильную передачу данных и интеграцию с системой диагностики I/A Series, предотвращая искажения измерений и ошибки в контроле процессов.
FOXBORO FBM202 широко интегрируется в системы Foxboro I/A Series, работая в паре с контроллерами FOXBORO CP60 и коммуникационными модулями FOXBORO FCM100E. Детальное описание, техническая документация и условия поставки FOXBORO FBM202 доступны на официальной странице продукта: [ссылка на FOXBORO FBM202] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам и адаптации к суровым условиям, FOXBORO FBM202 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей AI I/A Series или комплектации новых автоматизированных установок.
Технические параметры FOXBORO FBM202
FOXBORO FBM202 имеет технические характеристики, оптимизированные для точности и устойчивости:
-
Параметры аналоговых входов и кондиционирования:
- Количество каналов: 8 независимых дифференциальных каналов (каждой канал изолирован от других и шасси);
- Поддерживаемые типы сигналов:
- Токовые сигналы: 4–20 мА DC (стандартный индустриальный сигнал);
- Напряжностные сигналы: 0–5 В DC, 1–5 В DC, 0–10 В DC;
- Резиторные сигналы: Pt100, Pt1000, Cu100 (для температурных датчиков на металлических платиновых резисторах);
- Разрешение измерений: 16 бит — обеспечивает высокую детализацию слабых сигналов;
- Погрешность измерения: ≤ ±0,02% FS (полного диапазона) при 25 °C — минимальные отклонения для критических процессов;
- Время отклика: ≤ 200 мс (для считывания и передачи сигнала в контроллер I/A Series).
-
Защита и подавление помех:
- Электрическая изоляция: Между каналами — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
- Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация сенсора);
- Фильтрация помех: Встроенный пропускной фильтр низких частот (LPF) с настраиваемой частотой среза (0,1–100 Гц) — подавление высокочастотных помех от промышленного оборудования;
- Защита от перегрузки: Максимальный входной ток ≤ 30 мА (для токовых каналов) — предотвращение повреждения входных цепей.
-
Интеграция и конфигурация:
- Интерфейс с контроллером I/A Series: Встроенная шина Foxboro I/A Series Backplane (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: Foxboro I/A Series Configuration Studio, Foxboro I/A Series Explorer — для конфигурации типов сигналов, калибровки каналов и отладки;
- Поддерживаемые функции: Автоматическая калибровка, настраиваемый диапазон измерений, онлайн-диагностика состояния каналов (ошибки, перегрузка).
-
Механические и эксплуатационные параметры:
- Габариты: 95 × 145 × 35 мм (ширина × высота × глубина);
- Вес: 约 290 г;
- Тип монтажа: Врезной в шасси Foxboro I/A Series (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
- Диапазон хранения: -40 °C до +85 °C.
Преимущества и особенности FOXBORO FBM202
FOXBORO FBM202 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей AI:
- Высокая точность и поддержка разных типов сенсоров: Погрешность ≤ ±0,02% FS и совместимость с токовыми, напряжностными и резиторными сигналами делают FOXBORO FBM202 универсальным. В нефтегазовой установке модуль считывает сигналы от Pt100 датчиков температуры трубопровода (0–300 °C) и 4–20 мА датчиков давления газа — точность измерений позволяет операторам регулировать давление с ошибкой ≤ 0,1%, предотвращая утечки и повреждение труб.
- Индивидуальная изоляция каналов и SIL 2: Каждый канал FOXBORO FBM202 изолирован от других, что предотвращает взаимное влияние помех между сенсорами. В химическом заводе при неисправности одного канала (например, короткое замыкание в датчике уровня) остальные 7 каналов продолжают работать стабильно, поддерживая контроль реакции — сертификация SIL 2 дополнительно гарантирует безопасность процесса.
- Полная интеграция с Foxboro I/A Series: FOXBORO FBM202 автоматически распознается контроллером FOXBORO CP60 при подключении, конфигурация через Configuration Studio занимает не более 15 минут. Инженеры могут быстро назначить тип сигнала каждому каналу (например, “AI1 — Pt100 датчик температуры реактора”) и запустить автоматическую калибровку, не требуя внешнего оборудования.
- Эффективная фильтрация помех: Настраиваемый фильтр LPF позволяет адаптировать FOXBORO FBM202 к условиям промышленного окружения. В электростанции модуль фильтрует помехи от генераторов (частота среза 1 Гц), сигналы от датчиков уровня воды в котле остаются стабильными с разбросом ≤ 0,01%, обеспечивая точное регулирование подачи воды.
- Долговечность и низкие эксплуатационные расходы: MTBF ≥ 7 млн часов и отсутствие подвижных частей гарантируют работу FOXBORO FBM202 без обслуживания达 6–8 лет. В логистическом центре для хранения сыпучих материалов это снижает расходы на замену модулей и минимизирует время простоя системы контроля уровней.
Примеры применения FOXBORO FBM202
FOXBORO FBM202 находит широкое применение в системах Foxboro I/A Series:
- Нефтегазовая установка (нефтеперерабатывающий завод): В заводе FOXBORO FBM202 считывает сигналы от 6 датчиков давления в колоннах дистилляции (4–20 мА) и 2 Pt100 датчиков температуры пара (0–400 °C). Модуль передаёт данные в контроллер CP60 за 180 мс, который регулирует подачу реагентов, поддерживая давление и температуру в оптимальных диапазонах — это снижает брак готового продукта на 12%.
- Химическая промышленность (реакторное производство лекарств): В фармацевтическом заводе FOXBORO FBM202 измеряет концентрацию реагентов через 4–20 мА фотодатчики и температуру реакции через Pt1000. Фильтр LPF на частоте 10 Гц подавляет помехи от смесителей, данные остаются точными с погрешностью ≤ 0,05%, соответствуюя требованиям международных фармацевтических стандартов.
- Энергетика (ТЭС 600 МВт): В ТЭС FOXBORO FBM202 считывает сигналы от 8 датчиков уровня воды в котлах (0–10 В DC) и 4 датчиков температуры пара (Pt100). Модуль обеспечивает стабильную передачу данных, контроллер регулирует подачу воды, поддерживая уровень в котле ±2% от номинала, предотвращая перегрев и остановку турбины.
Сравнение с конкурентами
FOXBORO FBM202 выгодно отличается от аналогичных модулей AI для DCS от ведущих конкурентов (ABB, Emerson):
| Параметр сравнения | FOXBORO FBM202 | Аналог ABB (ABB AI835A) | Аналог Emerson (Emerson A6730) |
|---|---|---|---|
| Количество каналов | 8 (дифференциальные, индивидуальная изоляция) | 8 (дифференциальные, групповая изоляция) | 4 (дифференциальные, индивидуальная изоляция) |
| Погрешность измерения | ≤ ±0,02% FS | ≤ ±0,03% FS | ≤ ±0,02% FS |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, Pt100/Pt1000/Cu100 | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–5 В, Pt100 |
| SIL сертификация | SIL 2 | SIL 2 | SIL 1 |
| Совместимость | Foxboro I/A Series | ABB Ability™ System 800xA | Emerson DeltaV DCS |
Этот сравнение подтверждает, что FOXBORO FBM202 предлагает индивидуальную изоляцию каналов, поддержку дополнительных типов резиторных датчиков (Cu100) и полную адаптацию к системам Foxboro I/A Series. Для существующих пользователей I/A Series он превосходит конкурентов по надежности и гибкости в применении с разными сенсорами.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с Foxboro I/A Series: Прежде чем приобрести FOXBORO FBM202, убедитесь, что он поддерживается вашей версией I/A Series (≥ v9.0) и контроллером FOXBORO CP60. Информация о совместимости доступна в документации на [ссылка на FOXBORO FBM202] или через техническую поддержку Foxboro.
- Оцените тип сенсоров и требования к точности: Если вам нужно считывать Pt1000/Cu100 датчики или требуется погрешность ≤ ±0,02% FS (например, в фармацевтике, нефтегазе), FOXBORO FBM202 — оптимальный выбор; для менее критических процессов можно рассмотреть модули с большей погрешностью.
- Приобретайте оригинал: Для гарантии SIL 2 и точности измерений покупайте FOXBORO FBM202 только у авторизованных дилеров Foxboro — подделки имеют высокую погрешность (> ±0,1% FS), не поддерживают все типы сигналов и могут привести к ошибкам в контроле процессов.
Предостережения
- Не используйте с несовместимыми DCS: FOXBORO FBM202 разработан исключительно для Foxboro I/A Series — использование с DCS ABB 800xA или Emerson DeltaV приведет к несовместимости и невозможности передачи данных.
- Производите регулярную калибровку: Каждый квартал калибруйте модуль через Foxboro I/A Series Configuration Studio — пропуск калибровки может увеличить погрешность до ±0,1% FS, что критично для процессов с строгими требованиями.
- Осуществляйте монтаж при отключенном питании: При установке или подключении сенсоров к FOXBORO FBM202 отключите питание шасси I/A Series — это предотвращает электроудар и повреждение входных цепей модуля.
- Избегайте превышения диапазона сигналов: Не подключайте сигналы за пределами настроенного диапазона (например, ток > 30 мА к токовому каналу) — это повреждает входные цепочки, отменяя гарантию и снижая точность.
