Описание

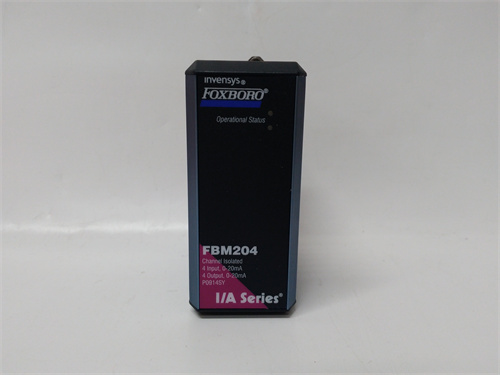

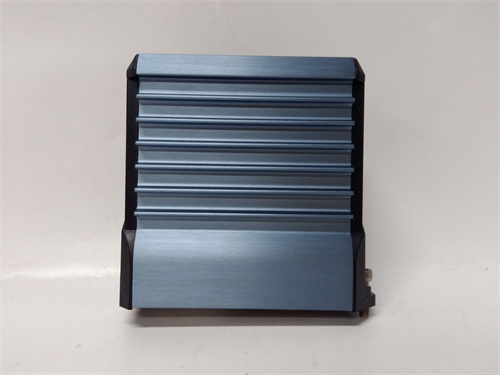

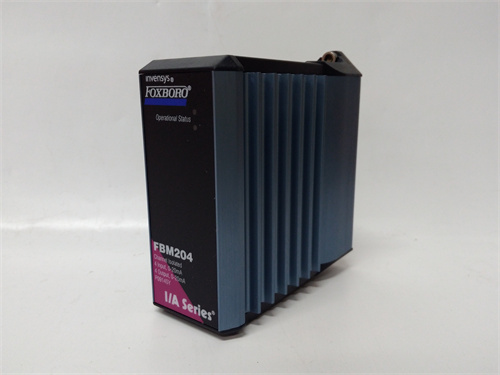

Общие сведения о продукте FOXBORO FBM204
Первым компонентом в сфере ПЛК-автоматики, который мы рассматриваем, является FOXBORO FBM204 — это специализированный комбинированный модуль ввода-вывода (I/O) от бренда Foxboro (часть группы Emerson), разработанный для интеграции в распределенные системы контроля (DCS) и промышленные ПЛК-системы. Он сочетает в себе аналоговые входы (для точного считывания данных от сенсоров) и аналоговые выходы (для плавного управления исполнительными механизмами), что делает его универсальным решением для процессов, где требуется как мониторинг параметров, так и регулирование их в реальном времени. Это критически важно для отраслей с высокими требованиями к точности — например, нефтегазовой (регуляция давления в трубопроводах), химической (управление реакционными процессами) и фармацевтической (контроль температуры стерилизации). Полную информацию о назначении, комплектации и технических возможностях FOXBORO FBM204 можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO FBM204). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO FBM204 строгим промышленным стандартам (IEC 61000 для иммунитета к помехам, UL), что подтверждает его применимость в критически важных системах.
Технические параметры FOXBORO FBM204
Точные технические характеристики FOXBORO FBM204 указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для комбинированных аналоговых I/O-модулей серии FBM Foxboro) включают:
- Тип каналов: комбинированные — аналоговые входы (AI) и аналоговые выходы (AO), оба типа поддерживают стандартные промышленные сигналы.
- Количество каналов:
- Аналоговые входы: 8 независимых каналов (для считывания данных от температурных, давностных или расходных сенсоров).
- Аналоговые выходы: 8 независимых каналов (для управления регулирующими клапанами, дросселирами или дозирующими насосами) — общее количество 16 каналов, оптимально для средних производственных линий.
- Поддерживаемые сигналы:
- Аналоговые входы: 4–20 мА (токовые, устойчивые к помехам на длинных кабелях до 1000 м) и 0–10 В (напряжностные, для сенсоров с низким энергопотреблением); максимальный входной импеданс — 100 Ом (для 4–20 мА) / 10 кОм (для 0–10 В).
- Аналоговые выходы: 4–20 мА (стандарт для исполнительных механизмов); максимальный нагрузочный импеданс — 600 Ом (позволяет подключать клапаны с коилями или приводы на дальних расстояниях).
- Напряжение питания модуля: стандарт для промышленных условий — 24 В постоянного тока (максимальный потребляемый ток не более 1 А, включая нагрузку на AO-каналы).
- Температурный диапазон эксплуатации: от -40 °C до +70 °C (гарантирует работоспособность FOXBORO FBM204 в экстремальных условиях — от холодных складов до жарких реакционных цехов).
- Погрешность:
- Аналоговые входы: не более 0.02% полного диапазона (высокая точность, например, при измерении температуры ±0.1 °C в диапазоне 0–100 °C).
- Аналоговые выходы: не более 0.05% полного диапазона (стабильность сигнала, критическая для плавного регулирования, например, расхода нефти ±0.04 м³/ч).
- Изоляция: электрическая изоляция между группами каналов (по 4 канала в группу) и от сети питания — 250 В переменного тока (на 1 минуту); защита от электромагнитных помех (класс EN 55022), что предотвращает искажения сигнала от мощных двигателей или трансформаторов.
- Время реакции: ≤ 10 мс (для AI и AO) — быстрая адаптация к изменениям процессов, например, мгновенное корректирование клапана при отклонении давления.
- Уровень защиты (IP-класс): IP20 (для монтажа в шкафы ПЛК, защита от пыли и мелких предметов).
Преимущества и особенности FOXBORO FBM204
- Универсальность для аналоговых процессов: Комбинация AI и AO каналов делает FOXBORO FBM204 единственным модулем, необходимым для циклов “мониторинг-регуляция” — например, в цехе производства полимера он считывает температуру реактора (AI) и регулирует подачу охлаждающей жидкости (AO) через один модуль. Это устраняет необходимость покупки отдельных AI и AO модулей, экономя пространство в шкафу ПЛК и снижая затраты.
- Высокая точность и стабильность: Погрешность не более 0.02% для AI и 0.05% для AO гарантирует, что FOXBORO FBM204 соответствует требованиям строгих отраслей — например, в фармацевтике он контролирует концентрацию лекарственного вещества с отклонением не более 0.02%, что соответствует ГМП-стандартам. Также стабильность сигнала при перепадах температуры (-40 °C до +70 °C) предотвращает искажения данных в экстремальных условиях.
- Устойчивость к помехам: За счет токовых сигналов 4–20 мА (менее чувствительных к помехам, чем напряжностные) и электрической изоляции групп каналов, FOXBORO FBM204 работает стабильно в электрошумных средах — например, на металлообрабатывающих заводах с мощными станками или в ТЭЦ с турбинами. Это исключает ложные срабатывания и потери данных, критические для безопасной работы.
- Простота интеграции и диагностики: FOXBORO FBM204 полностью совместим с центральными контроллерами Foxboro (например, FOXBORO CP40B) через внутреннюю шину DCS, поддерживая передачу данных в реальном времени. Также модуль имеет световые индикаторы статуса для каждого канала (зеленый — нормальная работа, красный — сбой) и функцию самодиагностики — автоматически обнаруживает обрыв кабеля, перегрузку AO-канала или искажение сигнала, передавая информацию в контроллер. Это упрощает поиск неисправностей и сокращает время простоя системы.
- Масштабируемость: При необходимости расширения системы несколько модулей FOXBORO FBM204 можно подключить к одному контроллеру — например, для управления 4 производственными линиями с 8 сенсорами и 8 исполнительными механизмами каждой. Модуль не требует изменения архитектуры DCS, что делает модернизацию простой и экономичной.
Области применения и примеры использования FOXBORO FBM204
FOXBORO FBM204 находит широкое применение в отраслях, где требуется точный аналоговый контроль:
- Нефтегазовая отрасль: В нефтеперерабатывающих заводах FOXBORO FBM204 управляет процессом дистилляции — AI-каналы считывают температуру и давление в перегонных колоннах (через датчики Rosemount), а AO-каналы регулируют открытие клапанов подачи топлива и отбора нефтепродуктов. Погрешность 0.02% гарантирует стабильность параметров, что влияет на качество бензина и дизеля, снижая количество брака.
- Химическая промышленность: В цехах производства пластика FOXBORO FBM204 контролирует реакционную смесь — AI-каналы измеряют концентрацию мономеров (через оптические сенсоры), а AO-каналы регулируют подачу катализатора через дозирующие насосы. Время реакции ≤10 мс позволяет мгновенно корректировать дозировку при отклонении концентрации, предотвращая образование некачественного полимера.
- Фармацевтическая промышленность: В линиях производства инъекционных препаратов FOXBORO FBM204 управляет процессом стерилизации — AI-каналы считывают температуру воды (через Pt100 сенсоры), а AO-каналы регулируют мощность нагревателей. Точность ±0.1 °C гарантирует, что температура достигает 121 °C (необходимо для стерилизации), соответствуя требованиям международных фармакопеев.
- Энергетика: В небольших ТЭЦ FOXBORO FBM204 регулирует подачу воды в котлы — AI-каналы измеряют уровень воды в бойлерах (через гидростатические датчики), а AO-каналы управляют входными вентиляторами и насосами. Устойчивость сигнала 4–20 мА на расстояниях до 500 м позволяет монтировать модуль в центральном шкафу ПЛК, а сенсоры — непосредственно на котлах.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными комбинированными аналоговыми I/O-модулями конкурентов (например, Siemens SIMATIC S7-1500 SM 1533, Rockwell Allen-Bradley 1756-OA8I), FOXBORO FBM204 имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO FBM204):
| Параметр сравнения | FOXBORO FBM204 | Конкурентные модели (примеры) |
|---|---|---|
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C |
| Погрешность AI | ≤ 0.02% полного диапазона | ≤ 0.1% полного диапазона |
| Максимальный нагрузочный импеданс (AO) | 600 Ом | 300–500 Ом |
| Изоляция каналов | По 4 канала в группу | По 2 канала в группу |
| Гарантийный срок | До 5 лет | 1–3 года |
Рекомендации по выбору: Выбирайте FOXBORO FBM204, если вам нужен универсальный аналоговый I/O-модуль с высокой точностью, устойчивостью в экстремальных условиях и возможностью подключения исполнительных механизмов на дальних расстояниях. Особенно актуально использование FOXBORO FBM204 в системах с критическими параметрами (фармацевтика, нефтегаз) или в объектах с экстремальными температурами (холодные склады, жаркие цехи). Перед покупкой обязательно проверьте по ссылке на FOXBORO FBM204 соответствие максимального нагрузочного импеданса и типа сигнала требованиям вашего оборудования (сенсоры, клапаны).
Примечания к эксплуатации FOXBORO FBM204
- Монтаж: Устанавливайте FOXBORO FBM204 в шкаф ПЛК на стандартный DIN-рейл, обеспечивая пространство для теплоотдачи (не менее 10 мм между модулями). Избегайте монтажа рядом с источниками сильных электромагнитных помех (например, трансформаторами, мощными реле) — это может искажать сигналы AI/AO каналов.
- Подключение кабелей: Для AI/AO каналов используйте экранированные двупроводные кабели (截面积 ≥ 0.5 мм²) — экран заземлите только с одного конца (у модуля), чтобы избежать циркуляции токов индукции. Для AO-каналов убедитесь, что нагрузочный импеданс не превышает 600 Ом — превышение может привести к перегреву и повреждению каналов.
- Диагностика: Регулярно проверяйте световые индикаторы FOXBORO FBM204 — при красном сигнале на канале отключите соответствующее устройство и проверьте кабель, соединения или нагрузку. Используйте калибровочный генератор (например, Fluke 725) для проверки точности AI/AO каналов раз в год — это поддерживает соответствие промышленным стандартам.
- Защита от перепадов напряжения: В сетях с нестабильным питанием подключите стабилитрон или блок защиты от перенапряжений к входу 24 В DC — это предотвращает повреждение модуля при кратковременных всплесках напряжения.
- Хранение: Неиспользуемый FOXBORO FBM204 храните в оригинальной упаковке в сухом месте при температуре от -20 °C до +50 °C, защищая от прямого солнечного света, пыли и механических повреждений. Избегайте контакта с влагой — это может привести к окислению контактов и нестабильной работе после монтажа.
FBM204
