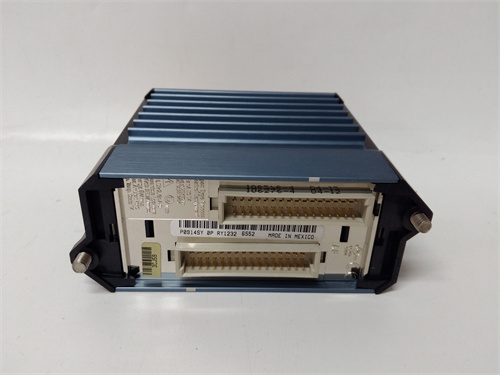

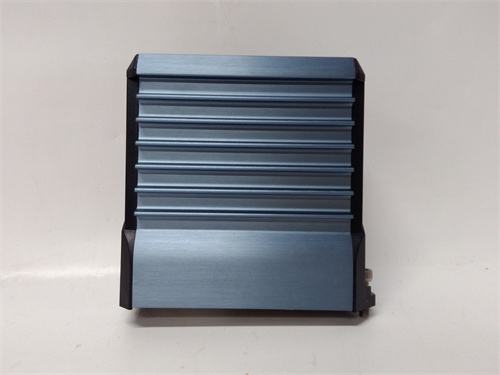

FOXBORO FBM205

Описание

Общие сведения о продукте FOXBORO FBM205

Технические параметры FOXBORO FBM205

• Тип функциональности: аналоговый входной модуль (AI) с поддержкой нескольких типов сигналов, предназначенный для подключения сенсоров с аналоговыми выходами.
• Количество и тип каналов:
  • 8 независимых аналоговых входных каналов (каждой канал можно настроить индивидуально под тип сигнала, без влияния на другие каналы).
  • Поддерживаемые типы сигналов:
    • Токовые сигналы: 4–20 мА DC (стандарт для большинства промышленных сенсоров — датчики давления, расхода, уровня);
    • Напряжностные сигналы: 0–5 В DC, 1–5 В DC (для сенсоров температуры, влажности с напряжностным выходом);
    • Сигналы от термокуплей: тип J, K, T, E (для измерения температуры в диапазоне -270 °C до +1372 °C, без необходимости дополнительных модулей).
• Параметры точности:
  • Точность для токовых сигналов (4–20 мА): ±0.02% от полного диапазона (FS) при температуре 25 °C (например, ошибка измерения не превышает 0.0032 мА для диапазона 4–20 мА — критически важно для фармацевтики и химии).
  • Точность для напряжностных сигналов (0–5 В): ±0.03% FS при 25 °C.
  • Точность для термокуплей (тип K): ±0.1% FS или ±1 °C (в зависимости от диапазона температуры), что соответствует требованиям к измерению температуры в энергетике.
• Параметры сигнальной обработки:
  • Частота дискретизации: до 10 Гц на канал (быстрая регистрация изменений сигнала — например, для отслеживания кратковременных всплесков давления в трубопроводах).
  • Фильтрация сигнала: программно настраиваемый цифровой фильтр (в диапазоне 0.1–100 с) — подавление высокочастотных помех без потери точности.
  • Изоляция каналов: электрическая изоляция между каналами и от шины связи — 250 В AC (на 1 минуту) — предотвращает попадание помех между каналами и защита контроллера.
• Интерфейс связи с DCS/ПЛК:
  • Подключение через промышленную шину Foxboro I/A Series Bus — совместим с контроллерами FOXBORO CP40B, FOXBORO CP60 и шкафами FOXBORO GW30.
  • Латенция передачи данных: ≤ 10 мс (быстрая передача измерений в DCS для оперативного управления процессами).
• Напряжение питания модуля: 24 В DC (максимальный потребляемый ток — 0.8 А, включая нагрузку от всех каналов).
• Температурный диапазон эксплуатации: -40 °C до +70 °C (гарантирует работоспособность FOXBORO FBM205 в экстремальных условиях — от холодных газопроводов до жарких цехов переработки нефти).
• Уровень защиты (IP-класс): IP20 (для монтажа в шкафы ПЛК, защита от пыли и мелких предметов).
• Функции самодиагностики: автоматическое обнаружение обрыва кабеля к сенсору, перегрузки канала, неисправности фильтра — передача алертов в DCS для оперативного реагирования.

Преимущества и особенности FOXBORO FBM205

1. Высокая точность измерений: Точность ±0.02% FS для токовых сигналов делает FOXBORO FBM205 идеальным для процессов, где минимальные ошибки критически важны — например, в нефтегазовой промышленности модуль измеряет давление в трубопроводах с ошибкой не более 0.005 МПа, что позволяет своевременно выявлять утечки и предотвращать аварии. В фармацевтике FOXBORO FBM205 контролирует дозировку лекарств через сенсор расхода, обеспечивая соответствие дозе ±0.01 мл.
2. Гибкость в настройке каналов: Каждый из 8 каналов FOXBORO FBM205 можно настроить под разный тип сигнала (например, 2 канала для 4–20 мА, 3 канала для термокуплей типа K, 3 канала для 0–5 В) — это устраняет необходимость в нескольких специализированных модулях, сокращая затраты и занимаемое место в шкафу ПЛК.
3. Защита от помех и надежность: Электрическая изоляция между каналами и от шины связи, а также программно настраиваемый фильтр, делают FOXBORO FBM205 устойчивым к электромагнитным помехам от мощных двигателей, трансформаторов или нестабильной сети. Например, на химическом заводе модуль стабильно измеряет концентрацию реактивов, даже при работе крупных агитаторов, не выдавая ложных данных.
4. Простота интеграции и конфигурации: FOXBORO FBM205 полностью совместим с системами Foxboro — достаточно подключить его к шине контроллера FOXBORO CP40B и настроить каналы через стандартное ПО Foxboro Control Builder. Конфигурация занимает не более 30 минут, что минимизирует время простоя производства при модернизации.
5. Долговечность и низкие эксплуатационные расходы: Модуль FOXBORO FBM205 изготовлен из промышленных материалов с высокой устойчивостью к вибрациям (до 5g) и температурным перепадам. Срок службы достигает 10 лет при правильном эксплуатации, а функции самодиагностики сокращают время поиска неисправностей до 15–20 минут — это снижает эксплуатационные расходы на обслуживание.

Области применения и примеры использования FOXBORO FBM205

• Нефтегазовая промышленность: В трубопроводном комплексе FOXBORO FBM205 измеряет давление и температуру нефти в 8 точках — 4 канала подключены к датчикам давления (4–20 мА), 4 канала — к термокуплям типа K. Данные передаются в DCS FOXBORO CP40B, который автоматически регулирует скорость насосов при изменении давления. Точность ±0.02% FS позволяет выявлять утечки на ранней стадии, предотвращая потери нефти.
• Химическая промышленность: В цехе производства кислот FOXBORO FBM205 контролирует концентрацию кислоты через 6 сенсоров с выходом 4–20 мА и температуру реактора через 2 термокупли типа J. Модуль подавляет помехы от электролизеров, обеспечивая стабильные измерения — это гарантирует, что концентрация кислоты соответствует стандарту ±0.1%, предотвращая брак продукции.
• Энергетика: В ТЭЦ FOXBORO FBM205 измеряет температуру пара в турбинах (4 канала с термокуплями типа K) и давление воды в котлах (4 канала с датчиками давления 4–20 мА). Данные передаются в контроллер FOXBORO CP60, который оптимизирует работу котлов, снижая расход топлива на 5–7% за счет точного регулирования параметров.
• Фармацевтика: В лаборатории по производству вакцин FOXBORO FBM205 контролирует температуру холодильников (3 канала с термокуплями типа T) и расход лекарственных растворов (5 каналов с датчиками 4–20 мА). Точность ±0.02% FS гарантирует, что температура поддерживается в диапазоне +2 °C до +8 °C с ошибкой не более 0.01 °C, а дозировка растворов соответствует требованиям международных стандартов.

Сравнение с конкурентами и рекомендации по выбору

Рекомендации по выбору

• Обеспечить высокую точность аналоговых измерений (±0.02% FS для 4–20 мА) для критически важных процессов (нефтегаз, фармацевтика, химия).
• Настраивать каждый канал под разный тип сигнала (ток, напряжение, термокупли) без использования дополнительных модулей — это экономит место в шкафу и снижает затраты.
• Интегрировать модуль с существующей системой Foxboro (контроллеры FOXBORO CP40B, FOXBORO CP60) без адаптеров или кастомизации.
• Работать в экстремальных температурах (-40 °C до +70 °C) или условиях сильных помех (необходимо изоляция каналов 250 В AC).

Примечания к эксплуатации FOXBORO FBM205

1. Монтаж: Устанавливайте FOXBORO FBM205 в шкаф ПЛК на стандартный DIN-рейл, на расстоянии не менее 5 мм от других модулей — это обеспечивает достаточную вентиляцию и предотвращает перегрев. Избегайте монтажа рядом с источниками сильных электромагнитных помех (например, трансформаторами, мощными двигателями), даже несмотря на изоляцию каналов.
2. Калибровка: Каждый год проводите калибровку FOXBORO FBM205 с помощью стандартных источников сигнала (например, калибровочного прибора Fluke 7250) — это поддерживает точность измерений на уровне ±0.02% FS. Калибровка выполняется через ПО Foxboro Control Builder, не требуя демонтажа модуля.
3. Диагностика: Регулярно проверяйте статус каналов через DCS — при появлении сигнала “обрыв кабеля” или “перегрузка” отключите соответствующий сенсор и проверьте соединения, кабель или сам сенсор. Используйте функцию самодиагностики FOXBORO FBM205 для выявления неисправностей фильтра или канала до полного выхода из строя.
4. Подключение сенсоров: При подключении термокуплей соблюдайте полярность (красный провод — положительный вывод, черный — отрицательный) — неправильная полярность приведет к ошибке измерения температуры. Для токовых сигналов используйте двухпроводные кабели сечением ≥0.5 мм² для минимизации падения напряжения на длинных участках (более 100 м).
5. Хранение: Неиспользуемый FOXBORO FBM205 храните в оригинальной упаковке в сухом месте при температуре от -20 °C до +50 °C, защищая от прямого солнечного света, пыли и механических повреждений. Избегайте хранения в местах с высокой влажностью (> 70%) — это может привести к окислению контактов и снижению изоляционной прочности.
