FOXBORO FBM206

Описание

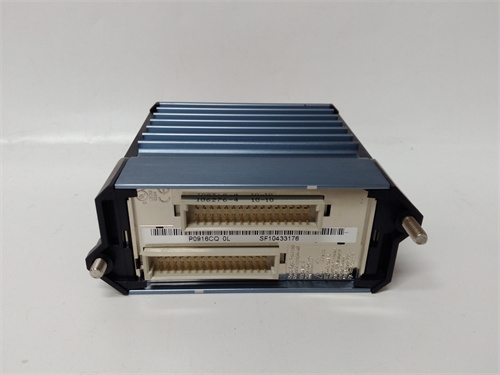

FOXBORO FBM206 – Модуль аналогового вывода 4-20 мА для системы I/A Series

Описание продукта
Модуль аналогового вывода FOXBORO FBM206 является полевым модулем ввода/вывода (Fieldbus Module) для распределенной системы управления I/A Series компании Foxboro (ныне в составе Schneider Electric). Этот модуль предназначен для преобразования цифровых управляющих сигналов от контроллера I/A Series в стандартные аналоговые токовые сигналы 4-20 мА, используемые для управления полевыми исполнительными механизмами. Модуль FOXBORO FBM206 обеспечивает четыре независимых изолированных канала вывода, каждый из которых способен индивидуально питать нагрузку в токовой петле. Установленный на монтажную плату и подключенный к полевой шине (FBM bus), этот модуль служит критически важным интерфейсом между интеллектуальным контроллером системы и регулирующими клапанами, позиционерами, задатчиками скорости и другими аналоговыми устройствами.

Технические параметры

• Тип: Модуль аналогового вывода (Analog Output Module).
• Платформа: Система управления Foxboro I/A Series.
• Количество каналов: 4 независимых канала.
• Выходной сигнал: Токовый сигнал 4-20 мА (возможна поддержка диапазона 0-20 мА).
• Разрешение: Высокое, обычно 15-16 бит.
• Точность: Высокая, типично ±0.1% от полного диапазона.
• Изоляция: Гальваническая изоляция между каналами и между каналами и полевой шиной.
• Нагрузка: Способен работать на нагрузку, как правило, до 750 Ом на канал при 24 В DC.
• Диагностика: Встроенная диагностика обрыва петли (broken wire detection) и короткого замыкания для каждого канала.
• Индикация: Светодиодный индикатор состояния (Status LED) на модуле.
• Подключение: Через съемную клеммную колодку, подключаемую к монтажной плате FBM.

Преимущества и особенности

• Высокая плотность и точность: Модуль FOXBORO FBM206 предоставляет четыре высокоточных канала вывода в одном компактном корпусе, что экономит место в шкафу.
• Индивидуальная гальваническая изоляция: Изоляция каналов предотвращает взаимное влияние и защищает систему от помех и потенциалов в полевых цепях.
• Встроенная диагностика петли: Функция обнаружения обрыва (broken wire) позволяет системе I/A Series немедленно обнаруживать потерю связи с исполнительным механизмом, что критически важно для безопасности и управления.
• Надежность и долговечность: Спроектирован для длительной непрерывной работы в промышленных условиях, характерных для нефтегазовой, химической и энергетической отраслей.
• Горячая замена: Поддерживает замену без остановки технологического процесса (при соблюдении процедур и разрешений системы), что соответствует философии высокой доступности DCS.
• Интеграция с I/A Series: Полная и прозрачная интеграция в среду Foxboro, конфигурация и диагностика осуществляются через стандартные инструменты I/A Series.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление регулирующими и отсечными клапанами на технологических установках, трубопроводах, компрессорных станциях. Модуль FBM206 подает управляющий сигнал 4-20 мА на позиционер клапана.
• Химическая и нефтехимическая промышленность: Управление клапанами подачи реагентов, регулирования давления и температуры в реакторах и колоннах.
• Энергетика: Управление регулирующими клапанами в контурах питания котлов, системах регенерации.
• Водоподготовка: Регулирование скорости насосов через частотные преобразователи, управление пропорциональными клапанами.

Сравнение с аналогами других производителей
Прямыми аналогами являются 4-канальные аналоговые выходные модули других DCS и систем ввода/вывода:

• Emerson (DeltaV): CHARM Card или модули серии EI. FBM206 является частью конкурирующей, но также очень распространенной платформы I/A Series.
• ABB (System 800xA, S800 I/O): Модуль AO810 или аналогичный. Выбор определяется используемой основной системой управления.
• Siemens (SIMATIC PCS 7, ET200): Аналоговые выходные модули серии SM 332. FBM206 интегрирован в экосистему Foxboro.
• Yokogawa (Centum VP): Модули аналогового вывода серии AAR. Конкуренция на уровне DCS-платформ.

Рекомендации по выбору и меры предосторожности

1. Совместимость с монтажной платой (Carrier): Модуль FOXBORO FBM206 должен устанавливаться на соответствующую монтажную плату (например, FBM201, FBM202, FBM204), которая обеспечивает питание и связь с полевой шиной.
2. Расчет нагрузки: Убедитесь, что сопротивление нагрузки (позиционер клапана + провода) на каждом канале не превышает максимально допустимого значения (например, 750 Ом) при используемом напряжении питания петли.
3. Конфигурация в среде I/A Series: Модуль требует корректной конфигурации в программном обеспечении I/A (например, задание диапазона 4-20 мА, включение диагностики обрыва, назначение точки ввода/вывода).
4. Подавление помех для индуктивных нагрузок: При управлении сильно индуктивными нагрузками рекомендуется использовать защитные схемы для подавления выбросов напряжения.
5. Резервирование выхода: Для критически важных контуров управления, где недопустима потеря сигнала, система I/A Series поддерживает резервирование модулей FBM. Для этого требуется установка двух модулей FBM206 в конфигурации резервирования.
6. Проверка состояния при замене: При замене модуля убедитесь, что новый модуль имеет ту же или совместимую аппаратную ревизию и что его конфигурация идентична заменяемому.
