Описание
Общая информация о продукте и ссылка
Первым делом стоит представить ключевой компонент аналогового контроля для систем DCS от бренда FOXBORO — комплект модуля аналоговых входов FOXBORO FBM207 P0914TD, который относится к серии FBM (Fieldbus Module) для системы FOXBORO I/A Series. Ссылка на продукт FOXBORO FBM207 P0914TD будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO FBM207 P0914TD выполняет функцию считывания аналоговых сигналов от сенсоров (температуры, давления, уровня) и преобразования их в цифровые данные для контроллера DCS. Благодаря высокой точности и устойчивости к помехам, FOXBORO FBM207 P0914TD широко используется в нефтегазе, химической промышленности и энергетике, где требуется точный мониторинг параметров технологических процессов.
Описание продукта
FOXBORO FBM207 P0914TD — это модуль аналоговых входов от FOXBORO, разработанный для интеграции с системой DCS I/A Series для обработки сигналов от аналоговых сенсоров. Модуль FOXBORO FBM207 P0914TD оснащен 8 независимыми каналами, каждый из которых может быть программно настроен под стандартные аналоговые сигналы: 4–20 мА (токовой) или 0–10 В DC (напряжностный) — это позволяет подключать разные типы сенсоров (например, датчик давления 4–20 мА и термометр с выходом 0–10 В DC) без замены модуля.

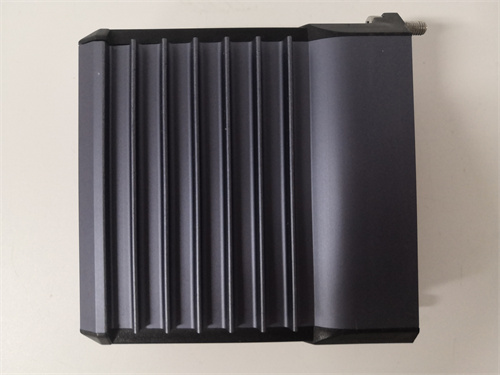

Конструкция FOXBORO FBM207 P0914TD учитывает специфику работы в промышленных условиях: корпус модуля выполнен из ударопрочного пластика с ребрами для пассивного охлаждения, устойчивый к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и влажности (уровень защиты IP20), а также оснащен многоуровневой электромагнитной защитой (EMC класс 3): фильтрами на входах, экранированными разъемами и изолированными цепями питания. Это гарантирует, что FOXBORO FBM207 P0914TD стабильно считывает сигналы даже вблизи мощных электродвигателей, трансформаторов или высоковольтных линий, не искажая данные.
Модуль FOXBORO FBM207 P0914TD выполняет предварительную обработку сигналов, снижающую нагрузку на центральный контроллер DCS:
- Для токовых сигналов (4–20 мА): компенсацию температурных дрейфов (±0,01%/°C), фильтрацию высокочастотных помех (через цифровые фильтры) и проверку на выход за диапазон (выдача алерта при сигнале <3,8 мА или >20,2 мА);
- Для напряжностных сигналов (0–10 В DC): подавление помех сетевой частоты (50/60 Гц) и корректировку нелинейностей сенсора (по заранее заданным коэффициентам).
Все обработанные данные передаются в контроллер I/A Series через внутреннюю шину DCS с задержкой <2 мс, что обеспечивает реальномерную реакцию системы на изменения параметров (например, быстрое регулирование давления при превышении порогового значения).

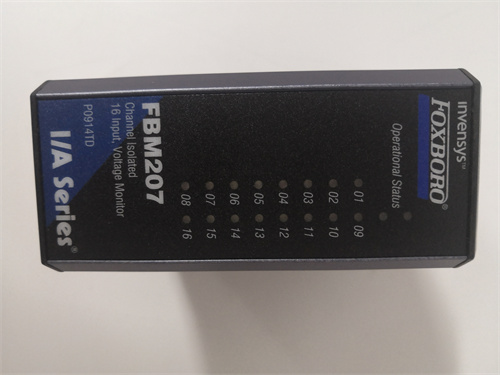

Особенно важно отметить, что FOXBORO FBM207 P0914TD поддерживает функцию «горячего замены» (Hot Swap): его можно извлекать и устанавливать в работающий шкаф DCS без отключения питания всей системы. Это критически важно для установок с нулевым временем простоя (например, нефтеперерабатывающие заводы или атомные электростанции), где остановка контроллера обходится дорого. Модуль FOXBORO FBM207 P0914TD также оснащен световыми индикаторами состояния каждого канала (зеленый — сигнал нормальный, желтый — предупреждение, красный — ошибка), что позволяет операторам быстро локализовать проблему (например, обрыв кабеля к сенсору) без подключения диагностического компьютера.
Кроме того, FOXBORO FBM207 P0914TD полностью интегрируется с программным обеспечением FOXBORO I/A Series Engineering Toolkit: через него можно настроить тип сигнала для каждого канала, задать параметры фильтрации и масштабирования (например, преобразовать 4–20 мА в значение давления 0–10 бар), а также отлаживать считывание сигналов в реальном времени. Модуль FOXBORO FBM207 P0914TD совместим с другими модулями FBM FOXBORO (например, FBM209 для дискретных выходов) и поддерживает обновление прошивки через шину DCS — это упрощает обслуживание и модернизацию системы.
Технические параметры
- Тип модуля: Модуль аналоговых входов для FOXBORO I/A Series DCS.
- Количество каналов: 8 независимых каналов (программно настраиваемые).
- Поддерживаемые сигналы:
- Токовые: 4–20 мА (максимальное сопротивление входа — 250 Ом);
- Напряжностные: 0–10 В DC (Входное сопротивление — 100 кОм).
- Точность: ±0,05% полного диапазона (при температуре 25 °C), ±0,1% полного диапазона (в диапазоне 0–60 °C).
- Время отклика: <2 мс (время между изменением сигнала и обновлением данных в контроллере).
- Защита: EMC класс 3, защита от переvoltaжа (до 30 В DC на входах), защита от короткого замыкания.
- Диапазон рабочих температур: 0 °C до +60 °C.
- Напряжение питания: 5 В DC ±5% (от шкафной мощности I/A Series), потребляемый ток — до 0,6 А.
- Совместимость: Контроллеры FOXBORO I/A Series, ПО FOXBORO I/A Series Engineering Toolkit, аналоговые сенсоры с сигналами 4–20 мА/0–10 В DC — точные спецификации уточняются по ссылке на FOXBORO FBM207 P0914TD.
Преимущества и особенности
- Универсальность каналов: 8 настраиваемых каналов для токовых и напряжностных сигналов экономят место в шкафу и снижают затраты на модули.
- Высокая точность: Точность ±0,05% гарантирует надежное считывание даже малых изменений сигнала (например, изменение давления на 0,1 бар).
- Устойчивость к помехам: EMC класс 3 и многоуровневая защита предотвращают искажение данных в условиях промышленных помех.
- Горячая замена: Возможность замены модуля без остановки системы минимизирует простои производства.
- Удобная диагностика: Световые индикаторы и логирование ошибок упрощают поиск и устранение неисправностей.
Примеры применения в отраслях
- Нефтегаз (нефтепереработка): В цеховых трубопроводах переработки нефти FOXBORO FBM207 P0914TD подключен к 6 датчикам давления (сигнал 4–20 мА) и 2 термометрам температуры нефти (сигнал 0–10 В DC). Модуль фильтрует помех от компрессоров и передаёт очищенные данные в контроллер I/A Series, который регулирует работу дросселей для поддержания давления и температуры в заданных диапазонах. При обрыве кабеля к одному из датчиков индикатор на FOXBORO FBM207 P0914TD краснеет, оператор быстро локализует проблему и устраняет её без остановки трубопровода.
- Химическая промышленность (реакторные установки): В производстве химических удобрений FOXBORO FBM207 P0914TD считывает сигналы от датчиков уровня реактивов (4–20 мА) и pH-метров (0–10 В DC) в реакторах. Модуль компенсирует температурные дрейфы (реакция сопровождается выделением тепла), что сохраняет точность измерений. Данные передаются в контроллер, который регулирует подачу реактивов, предотвращая переполнение или неполную реакцию.
- Энергетика (водoelectric stations): В гидростанциях FOXBORO FBM207 P0914TD подключен к датчикам скорости гидрогребней (4–20 мА) и уровня воды в резервуаре (0–10 В DC). ЭМС-защита модуля гарантирует, что сигналы не искажаются от генератора, а горячая замена позволяет обслуживать FOXBORO FBM207 P0914TD при работе турбины, не останавливая производство электроэнергии.
Сравнение с конкурентами
| Параметр | FOXBORO FBM207 P0914TD | Конкурентные модели (Siemens SM 331 AI 8x13bit, ABB AI820) |
|---|---|---|
| Количество каналов | 8 (настраиваемые 4–20 мА/0–10 В DC) | Siemens — 8 (только 4–20 мА); ABB — 8 (настраиваемые) |
| Точность | ±0,05% полного диапазона | Siemens — ±0,1%; ABB — ±0,08% |
| Время отклика | <2 мс | Siemens — <4 мс; ABB — <3 мс |
| Горячая замена | Стандартно | Siemens — Опционально; ABB — Стандартно |
| Защита EMC | Класс 3 | Siemens — Класс 2; ABB — Класс 3 |
| Совместимость с FOXBORO | Полная с I/A Series | Нет (требуется адаптеры и настройку ПО) |
Советы по выбору и предостережения
Советы по выбору
- Оцените тип сенсоров: Если у вас есть как токовые (4–20 мА), так и напряжностные (0–10 В DC) сенсоры, FOXBORO FBM207 P0914TD — оптимальный выбор, так как его каналы универсальны. Для чисто токовых систем можно рассмотреть специализированные модули, но FOXBORO FBM207 P0914TD обеспечивает гибкость для будущих модернизаций.
- Проверьте требования к точности: Для процессов, где нужна высокая точность (например, фармацевтика, микроэлектроника), FOXBORO FBM207 P0914TD с точностью ±0,05% подходит лучше конкурентов.
- Учтите условия помех: В цехах с высокими электромагнитными помехами (металлургия, компрессорные станции) выбирайте FOXBORO FBM207 P0914TD с EMC классом 3 — он обеспечит стабильность сигналов.
Предостережения
- Монтаж выполняйте сертифицированными инженерами: Неправильное подключение полярности (плюс/минус) или превышение напряжения на входах может повредить каналы FOXBORO FBM207 P0914TD. Обязательно проверяйте схему подключения из руководства пользователя.
- Регулярно калибруйте модуль: Каждый год калибруйте FOXBORO FBM207 P0914TD в сертифицированном центре FOXBORO — это поддерживает точность измерений и соответствие стандартам промышленного контроля.
- Не превышайте пределы входных сигналов: Подключение сигнала >25 мА (для токовых) или >15 В DC (для напряжностных) повреждает входные цепи. Перед подключением проверяйте параметры сенсора с помощью мультиметра.
- Используйте экранированные кабели: Для уменьшения помех подключайте сенсоры к FOXBORO FBM207 P0914TD через экранированные кабели, заземляя экран на шкафу — это особенно важно в условиях близких к электродвигателям.
FBM207 P0914TD
