Описание продукта

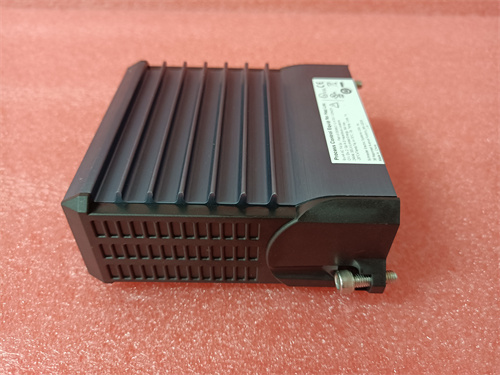

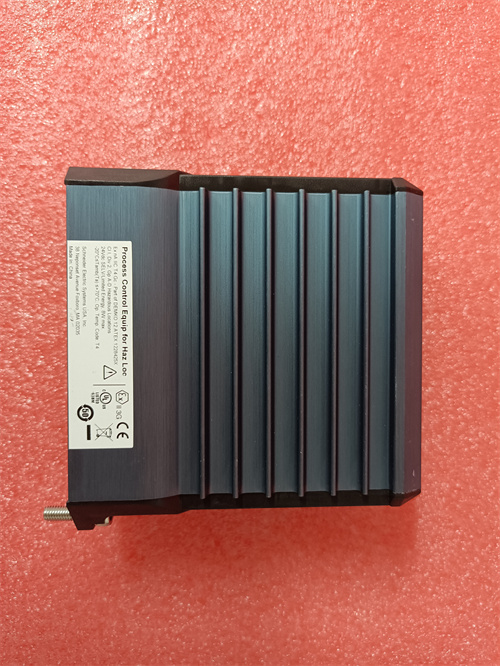

FOXBORO FBM207 P0914TD — это 8-канальный аналоговый входной модуль (AI) с изолированными каналами, разработанный для интеграции в систему DCS Foxboro I/A Series. Основная задача FOXBORO FBM207 P0914TD — собирать аналоговые сигналы от промышленных датчиков (токовые, напряжностные, температурные) и преобразовывать их в цифровые данные с высокой точностью, передавая информацию в центральный контроллер I/A Series для мониторинга, регулирования и защиты процессов.
Благодаря индивидуальной гальванической изоляции каждого канала (250 В АС), FOXBORO FBM207 P0914TD защищает систему от перепадов потенциала и электромагнитных помех, что критично для установок с большим количеством металлических конструкций или высоковольтного оборудования (например, электростанции, металлургические цеха). Модуль поддерживает широкий спектр сигналов: токовые (4–20 мА), напряжностные (0–5 В DC, 1–5 В DC) и температурные (RTD Pt100, термокупели типов J, K, T, E), что делает его универсальным для различных приложений без необходимости дополнительных адаптеров.
Особенно важна роль FOXBORO FBM207 P0914TD в процессах с высокими требованиями к безопасности — например, в реактивных сосудах химических заводов (контроль давления и температуры реакции) или в турбинах газовых электростанций (мониторинг параметров вращения). FOXBORO FBM207 P0914TD имеет разрешение 16 бит и нелинейность ≤ ±0.01% от полного диапазона (F.S.), что гарантирует минимальные ошибки измерений даже при длительной эксплуатации.
Каждый FOXBORO FBM207 P0914TD проходит строгие заводские тесты на соответствие стандартам Foxboro и IEC, включая проверку на термостойкость, вибрацию и электромагнитную совместимость (EMC). Дополнительным преимуществом FOXBORO FBM207 P0914TD является встроенная защита каналов от перегрузок и коротких замыканий — при превышении допустимых параметров модуль автоматически ограничивает входной ток, предотвращая повреждение себя и подключенного датчика.
FOXBORO FBM207 P0914TD также поддерживает функции расширенной диагностики: через программное обеспечение Foxboro I/A Series Engineering Tools можно отслеживать состояние каждого канала (наличие сигнала, уровень помех, исправность датчика) и получать уведомления о неисправностях (например, обрыв кабеля к RTD или выход сигнала за пределы диапазона). Это позволяет операторам своевременно устранять проблемы, сокращая время простоя. Модуль монтируется в стандартное шасси Foxboro I/A Series, что упрощает его установку и замену в существующих системах.
Технические параметры
- Тип модуля: 8-канальный аналоговый входной модуль (AI) с изоляцией каналов для Foxboro I/A Series DCS
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА, 0–20 мА (максимальный входной ток: 30 мА на канал)
- Напряжностные: 0–5 В DC, 1–5 В DC, 0–10 В DC
- Температурные: RTD (Pt100, Pt1000, 2/3/4-х проводное соединение), термокупели (J, K, T, E, R, S)
- Характеристики точности:
- Разрешение: 16 бит на канал
- Нелинейность: ≤ ±0.01% F.S.
- Температурная дрейф: ≤ ±0.001% F.S./°C (в диапазоне -40 °C до +70 °C)
- Задержка обработки сигнала: ≤ 50 мс (для стабильного сбора)
- Электрические характеристики:
- Изоляция: Гальваническая изоляция 250 В АС между каналами и шиной DCS
- Питание: Питается от шасси Foxboro I/A Series (24 В DC, текущий расход ≤ 200 мА)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси I/A Series)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры Foxboro I/A Series, датчики Foxboro (например, IDP10 давлевые датчики), программное обеспечение I/A Series Engineering Tools.
Преимущества и особенности
- Индивидуальная изоляция каналов: Гальваническая изоляция 250 В АС между каналами защищает FOXBORO FBM207 P0914TD от перепадов потенциала и электромагнитных помех, что критично для больших промышленных установок с множеством металлических конструкций.
- Высокая точность: Разрешение 16 бит и нелинейность ≤ ±0.01% F.S. делают модуль подходящим для процессов, где минимальные ошибки измерений важны — например, фармацевтика, микроэлектроника или регулирование реактивных сосудов.
- Универсальность сигналов: Поддержка токовых, напряжностных и температурных сигналов (включая высокотемпературные термокупели R/S) позволяет использовать FOXBORO FBM207 P0914TD для контроля разных параметров в одной системе, сокращая количество модулей.
- Расширенная диагностика: Автоматическое выявление неисправностей (обрыв кабеля, выход сигнала за диапазон) и отправка уведомлений в DCS ускоряет устранение проблем, снижая время простоя.
- Надежность в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C и сертификация ATEX Zone 2 делают FOXBORO FBM207 P0914TD подходящим для эксплуатации в тяжелых и опасных средах (например, северные нефтегазовые объекты).
Примеры применения в отраслях
- Энергетика (АТЭС): В атомных электростанциях FOXBORO FBM207 P0914TD собирает данные от термокупелей (контроль температуры воды в системе охлаждения реактора) и давлевых датчиков (мониторинг давления в паропроводах). Изоляция каналов защищает систему от помех от высоковольтного оборудования, а высокая точность предотвращает ложные сигналы аварии.
- Нефтегазовая отрасль: На морских платформах FOXBORO FBM207 P0914TD контролирует давление газа в скважинах (через токовые датчики 4–20 мА) и температуру компрессоров (через RTD Pt100). Работа в широком диапазоне температур (-40 °C до +70 °C) гарантирует стабильность даже при экстремальных погодных условиях.
- Химическая промышленность: В реактивных сосудах для производства пестицидов FOXBORO FBM207 P0914TD измеряет концентрацию реагентов (через напряжностные датчики 0–5 В DC) и температуру реакции (через термокупели K). Высокая точность обеспечивает соблюдение технологического режима, предотвращая образование токсичных побочных продуктов.
- Металлургия: В цехах выплавки алюминия FOXBORO FBM207 P0914TD собирает данные от термокупели R (контроль температуры расплава, достигающей 1000 °C) и датчиков уровня расплава (через токовые сигналы). Индивидуальная изоляция каналов защищает от помех от электродвигателей и трансформаторов.
Сравнение с конкурентами
Сравним FOXBORO FBM207 P0914TD с аналогичными 8-канальными аналоговыми входными модулями для DCS — Yokogawa aai543 и ABB AI810:
| Параметр | FOXBORO FBM207 P0914TD | Yokogawa aai543 | ABB AI810 |
|---|---|---|---|
| Изоляция каналов | 250 В АС (индивидуальная) | 250 В АС (групповая) | 250 В АС (групповая) |
| Нелинейность | ≤ ±0.01% F.S. | ≤ ±0.01% F.S. | ≤ ±0.02% F.S. |
| Поддерживаемые термокупели | J, K, T, E, R, S | J, K, T, E, R, S, B | J, K, T, E |
| Сертификация SIL | SIL 2 | SIL 2 | SIL 2 |
| Совместимость с DCS | Foxboro I/A Series | Yokogawa CENTUM VP | ABB 800xA |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество FOXBORO FBM207 P0914TD — это индивидуальная изоляция каналов (в отличие от групповой у конкурентов), что повышает устойчивость к помехам в сложных промышленных сетях. Кроме того, модуль более доступен по цене, чем Yokogawa aai543, при сохранении высокой точности и поддержки большинства типов термокупели.
Рекомендации по выбору
- Выбирайте FOXBORO FBM207 P0914TD, если используете систему DCS Foxboro I/A Series — модуль гарантирует идеальную совместимость и максимальную надежность в экосистеме Foxboro.
- Остановитесь на FOXBORO FBM207 P0914TD, если ваша установка подвержена сильным электромагнитным помехам или перепадам потенциала (например, металлургические цеха, электростанции) — индивидуальная изоляция каналов защитит систему от сбоев.
- Учтите тип датчиков: если вам нужно подключать термокупели для средних температур (R, S) или RTD Pt1000, FOXBORO FBM207 P0914TD подходит лучше, чем ABB AI810, который не поддерживает эти типы.
- Для экономии бюджета: FOXBORO FBM207 P0914TD предлагает лучшее соотношение цена/качество, чем аналоги от Yokogawa и ABB, при сохранении ключевых характеристик (точность, изоляция, сертификации).
Меры предосторожности
- Калибровка: Перед запуском и ежегодно калибруйте FOXBORO FBM207 P0914TD с использованием эталонных приборов — неправильная калибровка приведет к неточным измерениям и ошибкам в управлении процессом.
- Подключение датчиков: Соблюдайте правила подключения для RTD и термокупели (например, 4 провода для Pt1000) — неполное соединение нарушит изоляцию и снизит точность.
- Защита кабелей: Используйте экранированные кабели для подключения датчиков к FOXBORO FBM207 P0914TD и заземляйте экран только с одной стороны — это усилит защиту от электромагнитных помех.
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с модулем — перегрев снижает срок службы и стабильность работы FOXBORO FBM207 P0914TD.
- Контроль диагностики: Регулярно проверяйте состояние каналов через I/A Series Engineering Tools — аномалии (например, «Channel Fault») могут указывать на повреждение изоляции или неисправность датчика, требующие немедленного ремонта.
