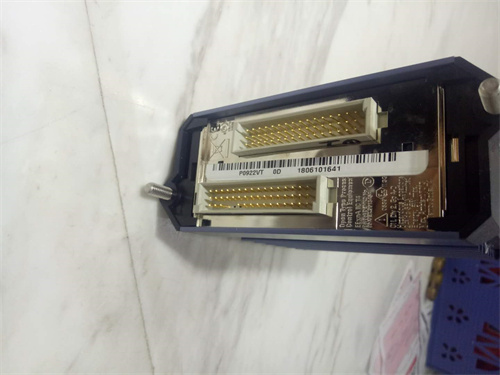

FOXBORO FBM214

Описание

Общая информация о продукте и ссылка

Описание продукта

• Токовые сигналы: 4–20 мА, 0–20 мА (для подключения датчиков давления FOXBORO P92, расходомеров и уровневых трансформаторов);
• Напряжностные сигналы: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC (для считывания данных от температурных датчиков Pt100/Pt1000, термопар и локальных аналоговых приборов);
• Сигналы от сопротивных датчиков: Поддержка Pt100, Pt1000, Ni100 (для прямого подключения температурных сенсоров без дополнительных преобразователей).

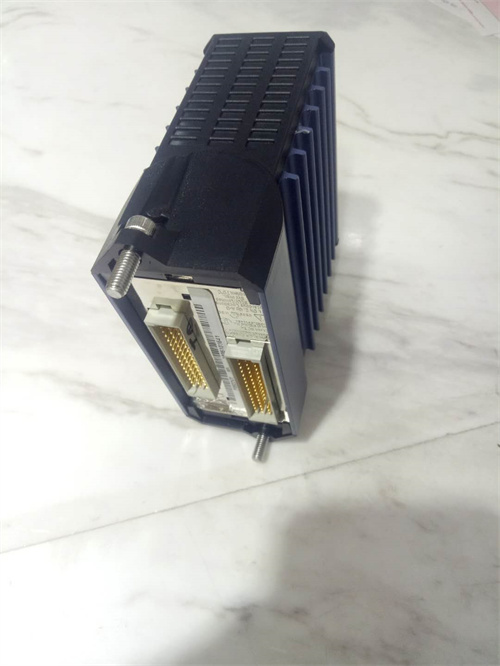

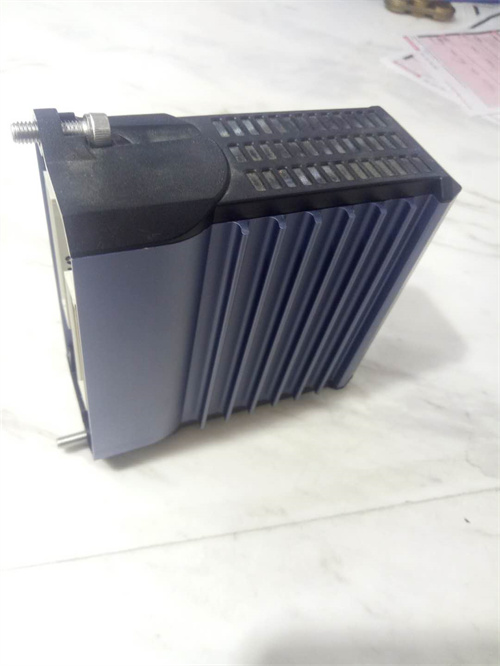

• Корпус выполнен из ударопрочного пластика с пассивным охлаждением (ребра для эффективного теплоотвода), устойчивый к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и влажности (уровень защиты IP20);
• Электронная часть оснащена многоуровневой электромагнитной защитой (EMC класс 3): фильтрами на входных каналах (для подавления высокочастотных помех от электродвигателей или трансформаторов) и электрической изоляцией каналов (каждой канал изолирован от других и от шину DCS на 250 В AC), что предотвращает искажение сигналов и повреждение модуля при перепадах напряжения.

1. Автоматическая компенсация температурных дрейфов: Встроенный термодатчик постоянно корректирует измерения в зависимости от температуры окружающей среды (±0,001%/°C), что исключает влияние перепадов температуры на точность данных — критично для котельных или холодильных установок;
2. Фильтрация шума в реальном времени: Для каждого канала можно настроить цифровой фильтр с постоянной времени (от 0,1 до 100 секунд) — это подавляет высокочастотный шум от насосов или компрессоров, обеспечивая плавные и стабильные сигналы для контроллера;
3. Диагностика каналов: FOXBORO FBM214 автоматически проверяет целостность каждого канала (обрыв кабеля, короткое замыкание, превышение диапазона сигнала) и отправляет сигналы предупреждения в DCS — оператор может быстро локализовать проблему через индикаторы на модуле или операторскую панель FOXBORO FCP270 P0917YZ;
4. Горячая замена (Hot Swap): Модуль можно извлекать и устанавливать в работающий шкаф DCS без отключения питания — это минимизирует простои производства, особенно в системах с нулевым временем простоя (например, нефтеперерабатывающие заводы).

• Для каждого канала: зеленый — сигнал нормальный и в диапазоне, желтый — сигнал приближается к границе диапазона, красный — ошибка (обрыв, короткое замыкание);
• Общий индикатор: зеленый — модуль работает нормально, красный — критическая ошибка (проблема с питанием или связью с DCS).

Технические параметры

• Тип модуля: Аналоговый модуль входов высокой точности для FOXBORO I/A Series DCS.
• Количество каналов: 16 независимых (с электрической изоляцией 250 В AC).
• Поддерживаемые сигналы:

  – Ток: 4–20 мА, 0–20 мА (максимальное сопротивление входа: 25 Ом);

  – Напряжение: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC (Максимальное входное напряжение: ±15 В DC);

  – Сопротивление: Pt100, Pt1000, Ni100 (Диапазон сопротивления: 0–4000 Ом).

• Характеристики измерения:

  – Разрешение: 16 бит;

  – Точность: ±0,02% полного диапазона (при 25 °C);

  – Уровень шума: <5 мВ ( RMS);

  – Время отклика: <10 мс (без фильтрации).

• Защита: EMC класс 3, защита от перегрузки (до ±30 В DC на напряжностные каналы), автоматическая диагностика.
• Диапазон рабочих температур: 0 °C до +60 °C.
• Питание: 5 В DC ±5% (от шкафной мощности FOXBORO P0170PU), потребляемый ток — до 0,8 А.
• Совместимость: Аналоговые датчики (FOXBORO P92, термопары, расходомеры), контроллеры FOXBORO I/A Series, панели FOXBORO FCP270 P0917YZ — точные спецификации уточняются по ссылке на FOXBORO FBM214.

Преимущества и особенности

1. Высокая точность и разрешение: 16-битная ADC и точность ±0,02% позволяют считывать минимальные изменения сигналов — критично для процессов с строгими требованиями к качеству (например, фармацевтика, микроэлектроника);
2. Гибкая поддержка сигналов: Поддержка токовых, напряжностных и сопротивных сигналов позволяет подключать различные типы датчиков, сокращая потребность в дополнительных модулях;
3. Автоматическая компенсация: Корректировка температурных дрейфов и фильтрация шума гарантируют стабильность данных в любых условиях эксплуатации;
4. Комплексная диагностика: Раннее обнаружение ошибок (обрыв, короткое замыкание) предотвращает использование неверных данных и снижает риск аварий;
5. Горячая замена: Минимизирует простои при обслуживании, что особенно важно для критических производственных процессов.

Примеры применения в отраслях

1. Нефтегаз (нефтеперерабатывающие заводы):

   FOXBORO FBM214 считывает сигналы от 12 датчиков давления FOXBORO P92 (4–20 мА) на разделительных колоннах и 4 расходомеров (0–10 В DC) на трубопроводах с мазутом. Высокая точность модуля (±0,02%) позволяет фиксировать минимальные изменения давления (например, на 0,1 кПа), что необходимо для регулировки клапанов сброса газа и предотвращения перепада давления в колонне. Фильтрация шума (настроена на 1 секунду) подавляет помехи от компрессоров, обеспечивая плавные сигналы для контроллера — это исключает ложные команды на регулирование клапанов.

2. Химическая промышленность (реакторные установки):

   В реакторах для синтеза полимера FOXBORO FBM214 подключен к 8 термопарам (±5 В DC) и 8 датчиках уровня реагентов (4–20 мА). Автоматическая компенсация температурных дрейфов модуля корректирует данные от термопар при изменении температуры окружающей среды (например, при открытии дверных проемов в производственном зале), что гарантирует точный контроль температуры реакции (±0,1 °C). При обрыве кабеля к одному из датчиков уровня FOXBORO FBM214 немедленно отправляет сигнал предупреждения в DCS — контроллер останавливает подачу реагента, предотвращая переполнение реактора.

3. Энергетика (ТЭЦ):

   В котельных установках FOXBORO FBM214 считывает сигналы от 16 датчиков давления пара (4–20 мА) и температуры трубок котла (Pt100). Модуль напрямую подключается к Pt100 без дополнительных преобразователей, что сокращает количество компонентов в цепи и снижает риск неисправностей. Данные о температуре и давлении передаются в контроллер DCS, который регулирует подачу топлива — высокая точность FOXBORO FBM214 обеспечивает стабильность параметров пара (отклонение не более 0,5 °C), что повышает эффективность работы котла и снижает расход топлива.

Сравнение с конкурентами

Советы по выбору и предостережения

Советы по выбору

1. Оцените требования к точности: Если ваш процесс требует высокой точности измерений (±0,05% или выше) — например, фармацевтика или микроэлектроника — FOXBORO FBM214 с ±0,02% подходит лучше, чем модели с более низкой точностью;
2. Подумайте о типе датчиков: Если вы используете сопротивные датчики (Pt100/Pt1000), FOXBORO FBM214 позволит подключить их напрямую, без дополнительных преобразователей — это сокращает затраты и риск неисправностей;
3. Учтите количество каналов: Для систем с большим количеством аналоговых датчиков (10–16) FOXBORO FBM214 с 16 каналами экономически выгоднее, чем использование двух модулей с 8 каналами.

Предостережения

1. Монтаж выполняйте сертифицированными инженерами: Подключение FOXBORO FBM214 к датчикам требует соблюдения полярности и максимальных значений сигнала (например, не превышать ±15 В DC на напряжностные каналы) — неправильное подключение может повредить модуль;
2. Настройте фильтрацию шума: Для процессов с высоким уровнем помех (например, рядом с электродвигателями) установите фильтр с постоянной времени 0,5–2 секунды — это обеспечит стабильность данных, но не задержит отклик модуля критически;
3. Регулярно проверяйте диагностику: Ежемесячно проверяйте состояние каналов через FOXBORO I/A Series Engineering Toolkit — это поможет выявить скрытые проблемы (например, износ кабеля) до возникновения критических ошибок;
4. Не превышайте пределы эксплуатации: Не используйте FOXBORO FBM214 за пределами температурного диапазона 0–60 °C — это может привести к потере точности или поломке модуля.

FBM214
