Описание
Сначала представляю вам модуль аналоговых входов для систем распределенного управления (DCS) — FOXBORO FBM214; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Foxboro (часть группы Schneider Electric) относится к серии I/O-модулей для DCS Foxboro Evo, предназначенной для точного сбора аналоговых сигналов от сенсоров (температуры, давления, уровня) в промышленных процессах — нефтегазовая, химическая, пищевая и энергетическая отрасли, где требуется высокая точность измерений и стабильность работы.
Описание продукта

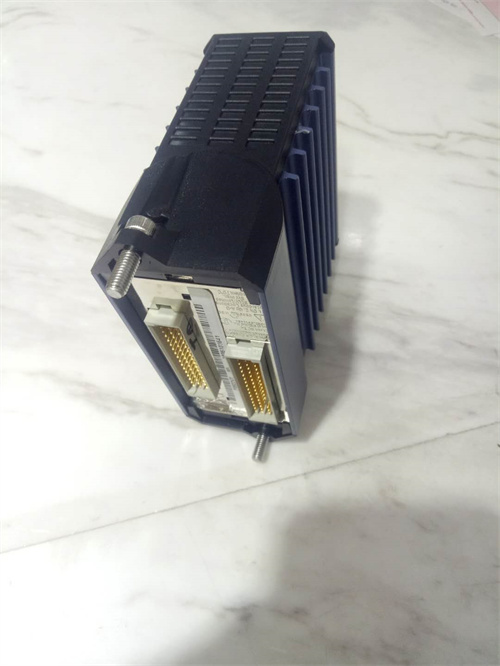

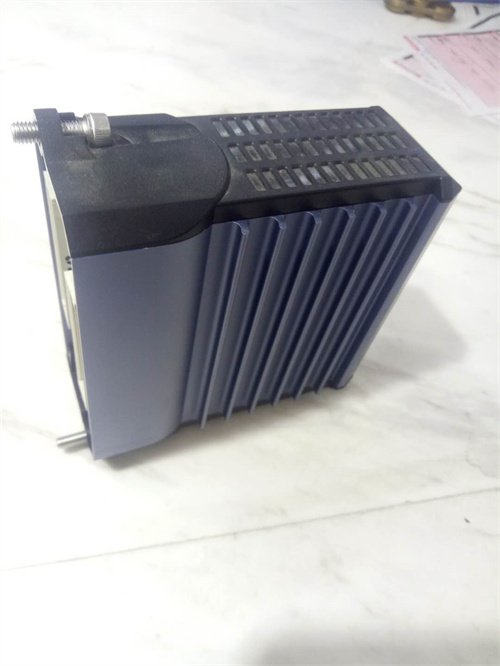

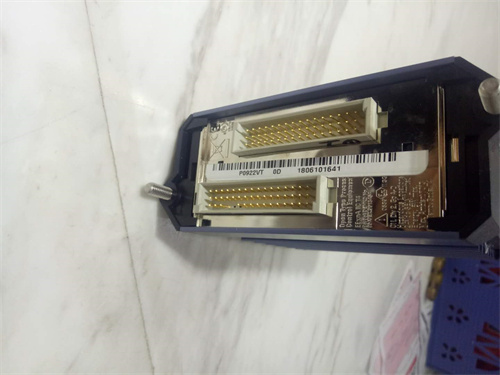

FOXBORO FBM214 — это 16-канальный модуль аналоговых входов (AI) с высокой точностью и защитой, разработанный для обработки сигналов от различных сенсоров (4–20 мА, 0–10 В DC, Pt100/RTD). Модуль FOXBORO FBM214 отличается высокой линейностью и низким шумом — он обеспечивает точность измерений ±0.05% от полного диапазона и уровень собственного шума <10 мВ, что критично для сенсоров с слабыми сигналами (например, термокупели, тензодатчики), где даже небольшие искажения могут привести к ошибкам в контроле процесса. Благодаря модульной конструкции для шасси Foxboro Evo FOXBORO FBM214 легко интегрируется в существующие DCS и совместим с другими компонентами Foxboro (например, контроллеры Foxboro Evo CP40, операторные панели Foxboro Evo HMI, модули цифровых выходов FBM221), что упрощает сборку комплексных схем сбора данных. Особенно важно отметить, что FOXBORO FBM214 поддерживает индивидуальную конфигурацию каждого канала — через ПО Foxboro Control Suite можно настроить тип сигнала (4–20 мА или 0–10 В DC), диапазон измерений и частоту выборки для каждого канала отдельно, адаптируя модуль к специфике подключенных сенсоров (например, 8 каналов для давления, 8 каналов для температуры). Также FOXBORO FBM214 оснащен двусторонней электрической изоляцией (250 В AC между каналами и питанием) — это предотвращает передачу заземляющих токов и электромагнитных помех от других устройств на сенсоры, сохраняя чистоту сигнала даже в цехах с высоким уровнем помех (например, поблизости к электродвигателям или трансформаторам). Все эти особенности делают FOXBORO FBM214 универсальным решением для сбора аналоговых данных — он гарантирует достоверные измерения даже в суровых промышленных условиях (перепады температуры, влага), что критично для качества продукции и безопасности процессов.
Параметры продукта
- Производитель: Foxboro (Schneider Electric)
- Модель: FBM214
- Тип модуля: Модуль аналоговых входов (AI) для DCS Foxboro Evo
- Характеристики каналов:
- Количество каналов: 16 независимых (каждой можно настроить индивидуально)
- Поддерживаемые типы сигнала:
- Ток: 4–20 мА DC (полупроводниковый вход, сопротивление 250 Ом)
- Напряжение: 0–10 В DC (входное сопротивление >1 МОм)
- Температурные сенсоры: Pt100/RTD (2-, 3-, 4-х проводной, диапазон -200 °C до +850 °C)
- Точность измерений: ±0.05% от полного диапазона (при 25 °C)
- Линейность: ≤ ±0.01% от полного диапазона
- Уровень собственного шума: <10 мВ (в диапазоне частот 0–1 кГц)
- Частота выборки: 1–10 Гц (конфигурируемая для каждого канала)
- Защитные функции:
- Изоляция: Двусторонняя электрическая изоляция (250 В AC между каналами, каналами и питанием)
- Защита от переvoltaжа: Максимальное входное напряжение 30 В DC (для напряжевых каналов), 32 В DC (для токовых каналов)
- Защита от короткого замыкания: Токовое ограничение 30 мА (для токовых каналов)
- Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Foxboro Evo, через внутреннюю шину)
- Максимальное потребление тока: 200 мА (при полной нагрузке 16 каналов)
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к электромагнитным помехам: EMC класс EN 61000-6-2
- Сертификации: CE, UL 508, CSA C22.2 No. 142, ATEX (Zone 2), IECEx (Zone 2)
- ПО для конфигурации: Foxboro Control Suite (версии 10.0 и выше), Foxboro Evo Configuration Studio
- Совместимое оборудование: DCS Foxboro Evo, контроллеры Foxboro Evo CP40, сенсоры 4–20 мА/Pt100 (любых брендов)
Преимущества и особенности
- Высокая точность и низкий шум: Точность ±0.05% и шум <10 мВ делают FOXBORO FBM214 идеальным для сенсоров с слабыми сигналами — например, тензодатчики в системах мониторинга деформации труб или термокупели в химических реакторах, где требуется микропрецизия.
- Индивидуальная конфигурация каналов: Возможность настроить тип сигнала и диапазон для каждого канала отдельно позволяет подключать к FOXBORO FBM214 разные типы сенсоров одновременно (например, 8 каналов для давления, 8 каналов для температуры), без необходимости в нескольких специализированных модулях.
- Двусторонняя изоляция: Изоляция между каналами и питанием предотвращает искажение сигнала заземляющими токами и электромагнитными помехами — критично для цехов с множеством подключенных устройств (например, нефтеперерабатывающие заводы, пищественные линии).
- Легкая интеграция с Foxboro Evo: Полная совместимость с DCS Foxboro Evo означает, что FOXBORO FBM214 автоматически распознается системой и не требует сложной настройки — параметры конфигурируются через стандартное ПО, упрощая работу инженеров.
- Устойчивость к суровым условиям: Работа в диапазоне 0 °C до +60 °C и сертификация ATEX Zone 2 делают FOXBORO FBM214 подходящим для открыточных объектов (нефтегазовые площадки) или цехах с агрессивным климатом (например, химические производства с перепадами температуры).
Случаи применения в отраслях
- Нефтегазовая отрасль: На добычных платформах FOXBORO FBM214 собирает сигналы от датчиков давления газа (4–20 мА) и температуры скважин (Pt100). Модуль передавает данные в DCS Foxboro Evo, где операторы отслеживают параметры — при превышении давления >100 бар система автоматически закрывает аварийный клапан, предотвращая утечку газа.
- Химическая промышленность: В реакционных сосудах для производства пластика FOXBORO FBM214 сборит сигналы от датчиков уровня реактива (0–10 В DC) и температуры (Pt100). Высокая точность модуля гарантирует, что дозировка реактива соответствует технологическим требованиям, а стабильность сигнала предотвращает образование бракованной продукции.
- Пищевая промышленность: В линиях пастеризации молока FOXBORO FBM214 измеряет температуру молока (Pt100) в реальном времени. Частота выборки 10 Гц позволяет операторам мгновенно реагировать на изменения температуры — при отклонении от диапазона 60–65 °C система корректирует мощность нагрева, сохраняя качество молока.
- Энергетика (малые ТЭС): В небольших теплоэлектростанциях FOXBORO FBM214 собирает сигналы от датчиков давления пара (4–20 мА) и уровня воды в котле (0–10 В DC). Данные передаются в контроллер Foxboro Evo CP40, который регулирует подачу воды и топлива, оптимизируя КПД котла и предотвращая перегрев.
Сравнение с конкурентами
Сравним FOXBORO FBM214 с аналогичным модулем аналоговых входов Siemens S7-400 SM 431 (6ES7431-1KF10-0AB0):
| Параметр | FOXBORO FBM214 | Siemens S7-400 SM 431 |
|---|---|---|
| Количество каналов | 16 | 8 |
| Точность измерений | ±0.05% от полного диапазона | ±0.1% от полного диапазона |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC, Pt100 | 4–20 мА, 0–10 В DC, Pt100, термокупели |
| Изоляция | 250 В AC (двусторонняя) | 500 В AC (групповая) |
| Совместимость с системами | Foxboro Evo DCS | Siemens PCS 7/DCS |
| Частота выборки | 1–10 Гц (индивидуально) | 0.1–1 Гц (группово) |
Как видно из таблицы, FOXBORO FBM214 имеет преимущество в плане большего количества каналов, более высокой точности, двусторонней изоляции и индивидуальной частоты выборки — это делает его предпочтительным для систем Foxboro Evo и приложений с требованием высокой точности (нефтегаз, химия). Siemens модель поддерживает больше типов сигналов (термокупели), но уступает по количеству каналов и точности.
Рекомендации по выбору
При выборе FOXBORO FBM214 учитывайте следующие факторы:
- Тип используемых сенсоров: Если вы используете сенсоры с сигналами 4–20 мА, 0–10 В DC или Pt100 (например, датчики давления, температуры), FOXBORO FBM214 идеально подходит; для термокупелей рассмотрите модель Foxboro FBM215 (специализированный модуль для температурных сенсоров).
- Требуемая точность: Для процессов с допуском <0.1% (например, нефтепереработка, химическая синтез) FOXBORO FBM214 с точностью ±0.05% — оптимальный выбор; для менее требовательных процессов (например, мониторинг температуры помещений) можно использовать модули с точностью ±0.1%.
- Совместимость с DCS: Если у вас есть DCS Foxboro Evo, FOXBORO FBM214 обеспечит полную интеграцию; для Siemens PCS 7 или Allen-Bradley ControlLogix выбирайте модули соответствующего бренда.
- Уровень помех: Для цехов с высоким уровнем электромагнитных помех (например, поблизости к электродвигателям) двусторонняя изоляция FOXBORO FBM214 критически важна — она предотвращает искажение сигнала и ошибки в измерениях.
Меры предосторожности
- Установка: Монтируйте FOXBORO FBM214 в шасси Foxboro Evo 远离 источников электромагнитных помех (трансформаторы, крупные двигатели) — помехы могут искажать аналоговые сигналы и снизить точность измерений. Оставьте свободное пространство ≥10 мм с обеих сторон для вентиляции.
- Подключение сенсоров: Используйте экранированные кабели для подключения сенсоров — экран должен быть заземлен только с стороны модуля, чтобы избежать возникновения заземляющих токов, которые повредят FOXBORO FBM214. Для Pt100 используйте 4-х проводной кабель, чтобы компенсировать падение напряжения на проводах.
- Калибровка: Проводите калибровку модуля至少 раз в год с помощью сертифицированного эталонного источника сигнала (например, Fluke 726) — это гарантирует сохранение точности ±0.05% и соответствие требованиям промышленных стандартов.
- Диагностика: Регулярно проверяйте состояние модуля через Foxboro Control Suite — отслеживайте уровень шума, состояние изоляции и наличие ошибок каналов. При появлении аномалий (например, дрейф точности >0.1%) проверьте кабели и сенсоры, затем перекалибруйте модуль.
- Хранение: Перед установкой храните FOXBORO FBM214 в оригинальной антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — это предотвращает коррозию контактов и сохранение калибровочных параметров.
