Описание
Общая информация о продукте FOXBORO FBM214

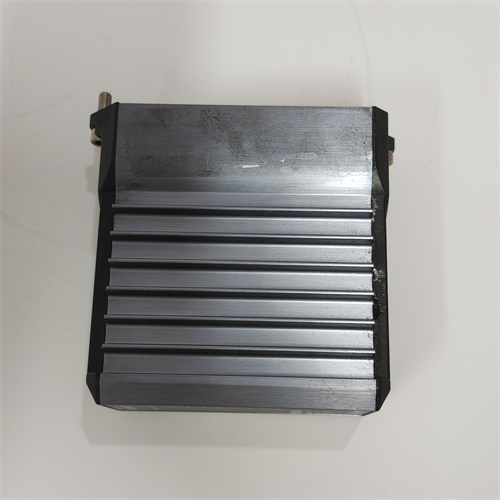

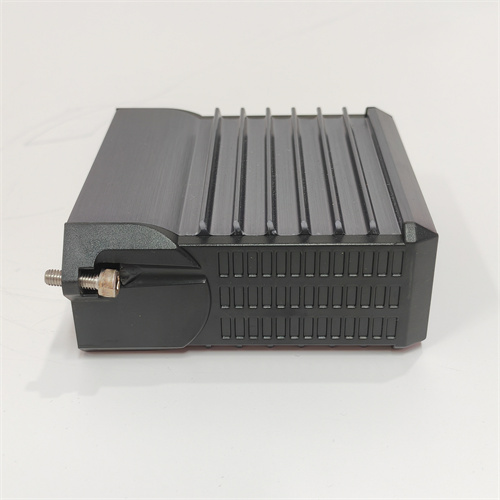

Первым делом необходимо отметить, что FOXBORO FBM214 — это оригинальный аналоговый входной модуль для систем распределенного контроля (DCS) Foxboro I/A Series, разработанный компанией Schneider Electric (владельцем бренда Foxboro) для точного сбора аналоговых сигналов от промышленных сенсоров. Данный компонент критически важен для процессов, требующих высокой точности измерений (например, контроль температуры, давления, уровня в реакторах), и широко используется в отраслях как нефтегаз, химическая промышленность, фармацевтика, энергетика. Детальное описание, техническая документация и условия поставки FOXBORO FBM214 доступны на официальной странице продукта: [ссылка на FOXBORO FBM214] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря строгим стандартам производства Schneider Electric и сертификации по промышленным нормам (IEC 61131-2), FOXBORO FBM214 обеспечивает полную совместимость с существующими системами Foxboro I/A Series (например, контроллеры CP40, операторные панели P40) и другими модулями Foxboro (например, аналоговый выходной модуль FOXBORO FBM217, цифровой модуль FOXBORO FBM201), что делает его популярным выбором для ремонта или модернизации автоматизированных линий.
Технические параметры FOXBORO FBM214
FOXBORO FBM214 имеет технические характеристики, оптимизированные для высокоточной работы в сложных промышленных условиях:
- Питание: Поддерживает стандартное промышленное напряжение 24 В постоянного тока (диапазон допустимых отклонений ±10%), что гарантирует стабильность работы сенсоров и преобразования сигналов даже при колебаниях электроснабжения.
- Температурный диапазон: Работает в диапазоне от -40 °C до +70 °C, что позволяет использовать компонент в экстремальных условиях (арктические нефтегазовые месторождения, жаркие химические цеха).
- Тип обрабатываемых сигналов: Обрабатывает широкий спектр аналоговых входных сигналов:
- Токовые сигналы: 4-20 мА (двухпроводные/четырехпроводные сенсоры), 0-20 мА;
- Напряжностные сигналы: 0-5 В DC, 1-5 В DC, 0-10 В DC;
- Температурные сигналы: от термокуплей (типы J, K, T, E, R, S, B) и сопротивительных термометров (RTD Pt100, Pt1000) — это делает FOXBORO FBM214 универсальным для подключения к различным сенсорам.
- Количество каналов: Имеет 8 независимых аналоговых входов, каждый с отдельным АЦП (аналого-цифровым преобразователем) 16-битной разрядности — это обеспечивает высокую точность и предотвращает взаимное влияние между каналами.
- Точность измерения:
- Для 4-20 мА: погрешность ≤ ±0,02% полного диапазона (FS);
- Для 0-10 В DC: погрешность ≤ ±0,03% FS;
- Для Pt100 (0-100 °C): погрешность ≤ ±0,05 °C — критически важно для процессов с строгими требованиями (фармацевтика, микроэлектроника).
- Изоляция: Между каналами, а также между каналами и системой питания обеспечивается электрическая изоляция ≥ 2,5 кВ AC на 1 минуту — защищает сигналы от электромагнитных помех от соседнего оборудования (приводы, трансформаторы).
- Время обновления данных: Максимальное время обновления сигнала для каждого канала — ≤ 100 мс (настраиваемо от 10 мс до 1 с), что адаптируется к скоростным или низкоскоростным процессам.
- Степень защиты: IP20 (для монтажа в закрытых шкафах DCS) с защитой от электромагнитных помех (EMC класс A), соответствующей стандартам EN 61000-6-4.
Все детальные параметры, включая токовое потребление (≤ 0,5 А при номинальном питании) и сопротивление входа (≥ 1 МОм для напряжностных сигналов), указаны в технической спецификации на [ссылке на FOXBORO FBM214].
Преимущества и особенности FOXBORO FBM214
FOXBORO FBM214 сочетает в себе уникальные преимущества, которые отличают его от аналогичных аналоговых входных модулей на рынке:
- Экстремальная точность и универсальность: 16-битные АЦП и поддержка всех основных типов аналоговых сигналов (ток, напряжение, температура) позволяют FOXBORO FBM214 заменять несколько специализированных модулей — это снижает затраты на запасы и упрощает интеграцию в системы с разными сенсорами.
- Работа в экстремальных условиях: Диапазон температур -40 °C до +70 °C и высокая изоляция делают FOXBORO FBM214 подходящим для эксплуатации в суровых регионах (например, северные добывающие площадки) и агрессивных средах (химические заводы с токсичными веществами), где другие модули быстро выходят из строя.
- Легкая интеграция и диагностика: Модуль автоматически распознается системой Foxboro I/A Series через программное обеспечение Foxboro Control Configuration Studio — настройка каналов (выбор типа сигнала, калибровка) и диагностика (отслеживание ошибок АЦП, разрыв кабеля) выполняются через графический интерфейс, без сложного программирования.
- Долговечность и надежность: Использование высококачественных компонентов (АЦП от Texas Instruments, стабильные резисторы) и тестирование на длительную работоспособность (MTBF ≥ 2 000 000 часов) гарантируют срок службы FOXBORO FBM214 до 15 лет при соблюдении правил эксплуатации — это критически важно для систем с минимальными простоями (нефтеперерабатывающие заводы).
- Совместимость с системами Industry 4.0: Поддержка протоколов OPC UA через шлюз Foxboro I/A Series позволяет передавать данные, собранные FOXBORO FBM214, в облачные платформы (например, Schneider Electric EcoStruxure) для анализа производительности, предиктивного обслуживания и оптимизации процессов.
Примеры применения FOXBORO FBM214
FOXBORO FBM214 находит широкое применение в отраслях, где требуется точный сбор аналоговых данных:
- Нефтегазовая отрасль: В нефтеперерабатывающих заводах FOXBORO FBM214 собирает данные о температуре и давлении в перегонных колоннах (через Pt100 термометры и манометры 4-20 мА) и уровне нефти в резервуарах (через уровнемеры 0-10 В DC) — высокая точность измерений позволяет оптимизировать процесс перегонки и предотвращать переполнение резервуаров.
- Химическая промышленность: В производстве пластиков FOXBORO FBM214 контролирует концентрацию мономеров (через анализаторы 4-20 мА) и температуру полимеризации (через термокупли типа K) — данные передаются в контроллер Foxboro CP40, который корректирует параметры процесса, гарантируя качество готовой продукции.
- Фармацевтика: В линиях для производства лекарств FOXBORO FBM214 собирает данные о температуре и pH растворов (через pH-метры 1-5 В DC) и давлении в реакторах (через манометры 4-20 мА) — соответствие стандартам GMP обеспечивается высокой точностью модуля, предотвращая брак продукции.
- Энергетика: В теплоэлектростанциях FOXBORO FBM214 мониторит температуру пара в турбинах (термокупли типа R) и давление в котлах (манометры 4-20 мА) — данные используются для оптимизации расхода топлива и предотвращения перегрева оборудования.
Подробные кейсы применения FOXBORO FBM214 с описанием конкретных проектов можно найти на [ссылке на FOXBORO FBM214].
Сравнение с конкурентами
FOXBORO FBM214 выгодно отличается от аналогичных аналоговых входных модулей от ведущих конкурентов (ABB, Siemens):
| Параметр сравнения | FOXBORO FBM214 | Аналог ABB (1TGE120021R0010) | Аналог Siemens (SIMATIC ET 200SP AI 8x16bit) |
|---|---|---|---|
| Количество каналов | 8 (каждой конфигурируемая) | 8 | 8 |
| Поддерживаемые температурные сенсоры | J, K, T, E, R, S, B, Pt100, Pt1000 | J, K, T, Pt100 | J, K, Pt100 |
| Погрешность (4-20 мА) | ≤ ±0,02% FS | ≤ ±0,05% FS | ≤ ±0,04% FS |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +70 °C | -10 °C до +60 °C |
| MTBF (часов) | ≥ 2 000 000 | ≥ 1 800 000 | ≥ 1 500 000 |
| Совместимость с DCS Foxboro | Полная (I/A Series) | Требует шлюза | Требует адаптеров |
Этот сравнение подтверждает, что FOXBORO FBM214 предлагает выше точность, более широкую поддержку сенсоров и лучшую адаптацию к экстремальным условиям, что делает его предпочтительным выбором для систем DCS Foxboro I/A Series.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с DCS Foxboro: Прежде чем приобрести FOXBORO FBM214, убедитесь, что он поддерживается вашей версией системы I/A Series (например, v9.0, v10.0) — информация о совместимости доступна в документации на [ссылке на FOXBORO FBM214] или через техническую поддержку Schneider Electric.
- Определите тип сенсоров: Если вам нужно подключить термокупли редких типов (R, S, B) или Pt1000, FOXBORO FBM214 — единственный подходящий выбор; для простых сигналов (4-20 мА, 0-10 В) можно рассмотреть менее функциональные модели Foxboro (например, FOXBORO FBM209).
- Приобретайте оригинал: Для гарантии точности и доступа к гарантийному обслуживанию (3 года) покупайте FOXBORO FBM214 только у авторизованных дилеров Schneider Electric — подделки имеют низкую точность (≥ ±0,1% FS) и не поддерживают все типы сигналов, что может привести к ошибкам в измерениях.
Предостережения
- Не монтируйте в условиях превышения IP-класса: FOXBORO FBM214 имеет степень защиты IP20 — установка на открытых площадках или в цехах с высокой влажностью/пыльностью (без герметизации) повредит АЦП и микросхемы, снизив точность.
- Осуществляйте калибровку регулярно: Каждый год проводите калибровку FOXBORO FBM214 с использованием эталонных сенсоров (например, эталонный Pt100, генератор 4-20 мА) — это поддерживает точность, особенно для температурных измерений.
- Используйте щитевые кабели для термокуплей/RTD: Для подключения температурных сенсоров используйте кабели с двойной экранировкой — это уменьшает влияние электромагнитных помех на слабые сигналы и сохраняет точность FOXBORO FBM214.
- Осуществляйте установку при отключенном питании: При монтаже или замене модуля обязательно отключите питание шкафа DCS — это предотвращает короткое замыкание, повреждение компонента и травмы персонала.
FBM214
