Описание

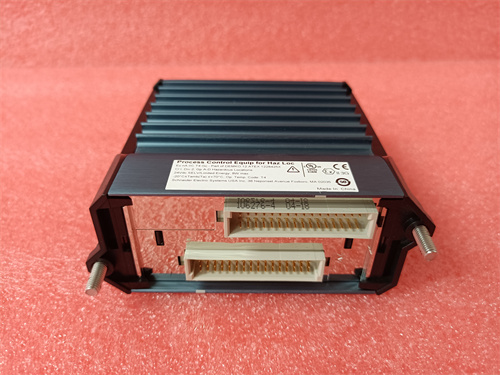

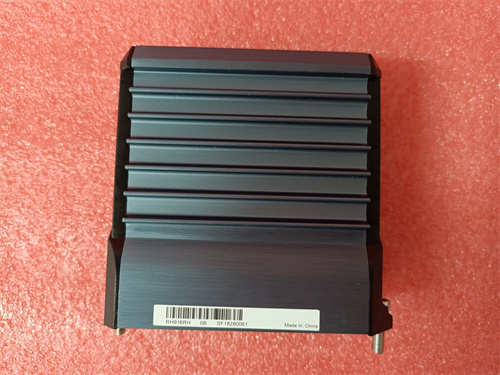

FOXBORO FBM218B RH101AE — это высокоточный аналоговый входной модуль для систем автоматизации Foxboro I/A Series DCS, разработанный компанией Foxboro (часть Schneider Electric) для измерения аналоговых сигналов от сенсоров в критических промышленных процессах. Он предназначен для мониторинга температуры, давления, уровня и расхода в нефтегазовой, химической, энергетической и фармацевтической отраслях, обеспечивая стабильность и точность данных для регулирования сложных производственных циклов.
Описание продукта
FOXBORO FBM218B RH101AE относится к линейке модулей I/O Foxboro FBM, специализирующихся на решениях для высокодоступных DCS систем. Модуль имеет 8 независимых аналоговых входов (AI), каждый из которых поддерживает сигналы 4–20 мА DC и ±10 В DC — наиболее распространенные стандарты для промышленных сенсоров. Ключевая особенность FOXBORO FBM218B RH101AE — исключительная точность и стабильность: линейная ошибка не превышает ±0.02% полного диапазона (FS), а температурная дрейф — ±0.001% FS/°C, что критически важно для процессов с строгими требованиями (например, синтез лекарств или переработка высококачественной нефти).
Модуль FOXBORO FBM218B RH101AE оснащен функциями для повышения надежности и безопасности: электрическая изоляция “channel-to-channel” (1000 В AC на 1 мин) и защита от электромагнитных помех (EMC) в соответствии с стандартом IEC 61000-6-2. Изоляция предотвращает распространение неисправностей между каналами и от модуля к другим компонентам DCS, а защита EMC гарантирует стабильную работу в цехах с высоким уровнем помех (например, рядом с мощными электродвигателями или трансформаторами).
В практическом применении FOXBORO FBM218B RH101AE часто используется в нефтегазовой промышленности для мониторинга давления и температуры в блоках добычи газа. Модуль подключается к 6 датчикам давления (4–20 мА, 0–100 бар) и 2 датчикам температуры (4–20 мА, 0–300 °C) в разных зонах скважины. FOXBORO FBM218B RH101AE преобразует аналоговые сигналы в цифровые данные и передает их в контроллер Foxboro I/A Series через шину Foxboro ControlNet, с задержкой <2 мс. При превышении давления 95 бар или температуры 280 °C модуль сигнализирует об аварии в DCS, и система автоматически активирует механизмы сброса избыточного давления, предотвращая разрушение оборудования.
FOXBORO FBM218B RH101AE имеет компактную конструкцию для монтажа в шкафы DCS Foxboro (форм-фактор 19-дюймовый rack), уровень защиты корпуса IP20 и работает в диапазоне температур -40 °C до +70 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, на морских нефтяных платформах или в газоперерабатывающих заводах) без дополнительных защитных мер.
Технические параметры
- Тип устройства: Аналоговый входной модуль (AI) для Foxboro I/A Series DCS
- Количество входов: 8 независимых каналов
- Поддерживаемые сигналы:
- 4–20 мА DC: Максимальная нагрузка 600 Ом, 纹波 ≤10 мВpp
- ±10 В DC: Максимальная нагрузка 1 кОм, 纹波 ≤5 мВpp
- Точность:
- Линейная ошибка: ±0.02% FS
- Температурная дрейф: ±0.001% FS/°C (в диапазоне -40–70 °C)
- Время отклика: <100 мкс
- Коммуникация:
- Шина: Foxboro ControlNet
- Задержка передачи: <2 мс
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -55 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Питание: 24 В DC (±10%), потребляемая мощность ≤6 Вт
- Сертификации: CE, UL, ATEX Zone 2, IECEx, IEC 61000-6-2 (EMC)
Преимущества и особенности
- Экстравысокая точность: ±0.02% FS и минимальная температурная дрейф делают FOXBORO FBM218B RH101AE подходящим для процессов с критическими требованиями к измерениям (фармацевтика, микроэлектроника).
- Высокая надежность: Изоляция каналов 1000 В AC и защита EMC гарантируют устойчивость работы даже в сложных промышленных условиях.
- Быстрая передача данных: Задержка <2 мс поддерживает реальное управление процессами с высокой динамикой (например, регулировка давления в реакторах).
- Плагиинтеграция с Foxboro DCS: Оптимизация для шкафов I/A Series и ControlNet обеспечивает безупречную совместимость и быструю настройку.
- Устойчивость в экстремальных условиях: Работа при -40–70 °C и сертификации防爆 делают FOXBORO FBM218B RH101AE подходящим для опасных и удаленных объектов.
Примеры применения в областях автоматизации
- Фармацевтика (Синтез биологически активных веществ): FOXBORO FBM218B RH101AE измеряет концентрацию реагентов (4–20 мА, 0–100%) и pH раствора (4–20 мА, 0–14) в реакторе. При отклонении концентрации >0.1% от заданного значения модуль сигнализирует в DCS, контроллер корректирует подачу реагентов, гарантируя качество конечного продукта.
- Энергетика (Тепловые электростанции): Модуль мониторит температуру пара в турбине (4–20 мА, 0–500 °C) и давление на входе котла (4–20 мА, 0–200 бар). При температуре >480 °C FOXBORO FBM218B RH101AE отправляет сигнал на снижение подачи топлива, предотвращая перегрев турбины и износ обмоток.
- Химическая промышленность (Переработка полиэтилена): Модуль подключен к 8 датчикам температуры в смесительных резервуарах (4–20 мА, 0–200 °C). При температуре >190 °C модуль сигнализирует в DCS, контроллер активирует охлаждение, поддерживая оптимальный режим синтеза полимера.
Сравнение с конкурентами
| Параметр | FOXBORO FBM218B RH101AE | Аналог 1 (Emerson 5081-C-HT-20-67) | Аналог 2 (Yokogawa AS-V8219XT) |
|---|---|---|---|
| Линейная ошибка | ±0.02% FS | ±0.1% FS | ±0.05% FS |
| Температурная дрейф | ±0.001% FS/°C | ±0.005% FS/°C | ±0.005% FS/°C |
| Задержка передачи | <2 мс | <5 мс | <10 мс |
| Изоляция каналов | 1000 В AC | 500 В AC | 500 В AC |
| Совместимость с DCS | Foxboro I/A Series | Emerson DeltaV | Yokogawa CENTUM VP |
Советы по выбору и предостережения
Советы по выбору
- Для систем Foxboro I/A Series: Если используется DCS Foxboro, FOXBORO FBM218B RH101AE — единственный модуль с плагинтеграцией через ControlNet, обеспечивающий максимальную точность и скорость передачи данных.
- Для критически точных процессов: При требованиях к ошибке <±0.05% FS (фармацевтика, высокоточная химия) модуль подходит лучше аналогов с более высокой погрешностью.
- Для экстремальных условий: Работа при -40–70 °C делает FOXBORO FBM218B RH101AE идеальным для удаленных или холодных регионов (например, северные нефтегазовые месторождения).
Предостережения
- Калибровка: Проводите калибровку FOXBORO FBM218B RH101AE раз в 6 месяцев с помощью калибровочного стенда Foxboro — это поддерживает экстремальную точность и соответствие стандартам.
- Не превышайте нагрузку: Максимальная нагрузка 600 Ом для 4–20 мА — не подключайте сенсоры с сопротивлением <600 Ом, иначе сигнал будет искажен.
- Проверка кабелей: Используйте только экранированные витые пары для подключения сенсоров — электромагнитные помехи могут нарушить точность измерений, даже при наличии встроенной защиты EMC.
- Резервное копирование конфигурации: Сохраняйте настройки модуля через ПО Foxboro I/A Series Engineering Tool — при замене модуля это позволит быстро восстановить работу без повторной калибровки.
- FBM218B
