Описание
FBM219

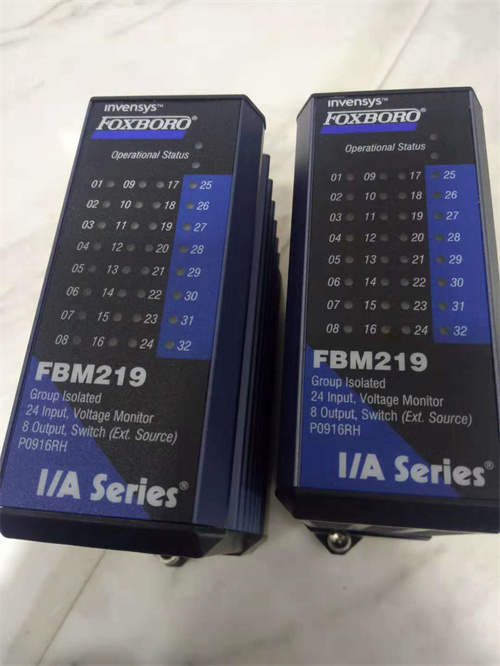

Общие сведения о продукте FOXBORO FBM219
Первым специализированным модулем цифровых входов/выходов (DI/DO) в системе Foxboro I/A Series, который мы рассматриваем, является FOXBORO FBM219 — это высокопроизводительный модуль, предназначенный для обработки дискретных сигналов от промышленных сенсоров (датчиков положения, концевиков, кнопок) и управления исполнительными механизмами (клапанами, насосами, конвейерами). Он обеспечивает быструю передачу цифровых данных между локальным оборудованием и центральными контроллерами Foxboro (FOXBORO CP40B, FOXBORO CP60), а также поддерживает функции защиты от помех и самодиагностики — критически важно для отраслей, где требуется надежное управление дискретными процессами (автоматизированные линии сборки, распределительные центры, нефтегазовые комплексы с большим количеством клапанов).
FOXBORO FBM219 становится неотъемлемым элементом в системах с большим количеством дискретных I/O-точек, так как он оптимизирует передачу данных и снижает риски ошибок. Например, в автопромышленном цехе по сборке автомобилей модуль обрабатывает сигналы от 32 концевиков (проверка положения деталей) и управляет 16 электромагнитными клапанами (закрепление деталей), передавая все данные в контроллер за ≤0.5 мс — это гарантирует синхронность операций и отсутствие задержек в линии. Без такого модуля пришлось бы использовать несколько небольших DI/DO-модулей, что увеличивало бы сложность конфигурации и затраты на оборудование. Полную информацию о назначении, комплектации и технических возможностях FOXBORO FBM219 можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO FBM219). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO FBM219 строгим промышленным стандартам (IEC 61131-2 для цифровых модулей, UL 508), подтверждая его применимость в критических системах с высокими требованиями к отказоустойчивости.
Технические параметры FOXBORO FBM219
Точные технические характеристики FOXBORO FBM219 указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для цифровых DI/DO-модулей Foxboro I/A Series) включают:
- Тип функциональности: универсальный модуль цифровых входов/выходов (DI/DO) с поддержкой быстрой передачи сигналов, защиты от помех и интеграции в системы Foxboro I/A Series.
- Параметры цифровых входов (DI):
- Количество каналов: 32 независимых канала (подходит для систем с большим количеством дискретных сенсоров).
- Тип сигнала: “сухой контакт” (NO/NC) или напряжностный (24 В DC, 120 В AC — опционально) — совместим с большинством промышленных концевиков и кнопок.
- Время отклика: ≤1 мс (время регистрации изменения сигнала — критично для быстрых процессов, например, остановка конвейера при сбое).
- Защита от помех: фильтрация шумов (настраиваемый фильтр 0.1–10 мс) и защита от перенапряжения (30 В DC на 1 секунду) — стабильная работа рядом с мощными двигателями.
- Параметры цифровых выходов (DO):
- Количество каналов: 16 независимых каналов (для управления исполнителями).
- Тип выхода: транзисторное (NPN/PNP, 24 В DC, 2 А на канал) или релейное (250 В AC/30 В DC, 5 А на канал — опционально) — подходит для насосов, клапанов и сигнальных маяков.
- Защита от короткого замыкания (SCP): автоматическое отключение канала при коротком замыкании за ≤0.1 мс — защищает модуль и подключенное оборудование.
- Режимы работы: нормальный (ON/OFF), импульсный (генерация импульсов длительностью 10 мс–10 с) — для специфических задач (например, активация соленоидов с кратковременным током).
- Параметры коммуникации:
- Протокол связи с контроллером: Foxboro I/A Series Proprietary Bus — высокоскоростная связь с задержкой ≤0.5 мс.
- Совместимость с интерфейсными модулями: работает через FOXBORO FBM204 (интерфейс шин) или напрямую с контроллерами FOXBORO CP40B/CP60 — гибкая интеграция.
- Функции защиты и диагностики:
- Электрическая изоляция: 250 В AC между каналами и шиной связи — защита от электромагнитных помех.
- Самодиагностика: реальное время мониторирование состояния каналов (неисправность, перегрузка) и отправка предупреждений в DCS — операторы быстро локализуют проблемы.
- Электрические и эксплуатационные параметры:
- Напряжение питания: 24 В DC (от модуля питания FOXBORO P0916DC или FOXBORO P0926CC); потребляемый ток ≤200 мА (при полной нагрузке на DO-каналы).
- Температурный диапазон эксплуатации: -40 °C до +70 °C — гарантирует работоспособность FOXBORO FBM219 в экстремальных условиях (от холодных складов до жарких производственных цехов).
- Уровень защиты (IP-класс): IP20 (для монтажа в шкафу ПЛК) — защита от пыли и мелких предметов.
Преимущества и особенности FOXBORO FBM219
- Большое количество каналов для масштабных систем: 32 DI-канала и 16 DO-канала делают FOXBORO FBM219 идеальным для крупных объектов — например, в распределительном центре модуль обрабатывает сигналы от 24 датчиков положения паллет (DI) и управляет 12 конвейерами (DO), заменяя 2–3 небольших модуля. Это сокращает количество слотов в шкафу ПЛК на 50% и упрощает конфигурацию.
- Быстрое время отклика для безопасных процессов: Время отклика DI-каналов ≤1 мс и задержка передачи ≤0.5 мс позволяют FOXBORO FBM219 реагировать на аварийные ситуации мгновенно. Например, на производственной линии при отключении концевика (сигнал “обрыв детали”) модуль регистрирует сигнал за 0.8 мс и отправляет команду на остановку конвейера — предотвращает повреждение оборудования и травмы персонала.
- Гибкая защита от помех и перегрузок: Фильтрация шумов и защита от короткого замыкания делают FOXBORO FBM219 устойчивым к суровым промышленным условиям. Например, на металлургическом заводе модуль работает рядом с электродвигателями (источниками сильных помех), но фильтр 5 мс подавляет искажения, а SCP защищает DO-каналы при коротком замыкании на нагревательных элементах.
- Совместимость с всей линейкой Foxboro I/A Series: FOXBORO FBM219 полностью интегрируется с контроллерами FOXBORO CP40B/CP60, интерфейсными модулями FOXBORO FBM204 и питательными модулями FOXBORO P0916DC. Конфигурация через стандартное ПО Foxboro Control Builder — достаточно указать тип сигнала для каждого канала, без ручной настройки протоколов.
- Экономия затрат на обслуживание: Самодиагностика каналов позволяет операторам быстро находить неисправности (например, поврежденный кабель к концевику) без разборки всего шкафа. Это сокращает время простоя оборудования до 15–20 минут вместо нескольких часов при использовании модулей без диагностики.
Области применения и примеры использования FOXBORO FBM219
FOXBORO FBM219 находит широкое применение в отраслях с крупными дискретными процессами:
- Автомобильная промышленность (линии сборки): В цехе сборки двигателей FOXBORO FBM219 обрабатывает сигналы от 32 концевиков (проверка установки гайков, штифтов, прокладок — DI-каналы) и управляет 16 электромагнитными клапанами (закрепление двигателя на конвейере, подача смазки — DO-каналы). Время отклика ≤1 мс гарантирует, что при отсутствии гайка конвейер останавливается за 0.9 мс, предотвращая сборку некачественного двигателя. Данные передаются в контроллер FOXBORO CP60 через FOXBORO FBM204, обеспечивая архивацию всех операций для анализа эффективности.
- Нефтегазовая промышленность (нефтехранилище): На нефтехранилище с 10 резервуарами FOXBORO FBM219 использует DI-каналы для мониторинга состояния 20 безопасных клапанов (открыт/закрыт) и 12 датчиков уровня (переполнение — сигнал “авария”). DO-каналы управляют 8 насосов перекачивания нефти и 4 сигнальными маяками (аварийное освещение). При превышении уровня нефти в резервуаре модуль регистрирует сигнал DI за 0.7 мс и отправляет команду на остановку насоса через DO за 0.3 мс, предотвращая перелив.
- Логистика (распределительные центры): В распределительном центре с 5 конвейерами FOXBORO FBM219 обрабатывает сигналы от 16 датчиков наличия товара (DI) и управляет 10 приводов конвейеров (DO). При блокировке конвейера (сигнал “затормоз”) модуль мгновенно останавливает предыдущие конвейеры через DO-каналы, предотвращая накопление товара и повреждение упаковки. Фильтрация помех 3 мс подавляет искажения от двигателей конвейеров, обеспечивая стабильную работу.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными цифровыми DI/DO-модулями конкурентов (например, Siemens SIMATIC ET 200SP DI/DO, Rockwell Allen-Bradley 1756-DI32/DO16), FOXBORO FBM219 имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO FBM219):
| Параметр сравнения | FOXBORO FBM219 | Конкурентные модели |
|---|---|---|
| Количество каналов (DI/DO) | 32 DI + 16 DO | 16 DI + 8 DO (стандарт) / 32 DI + 16 DO (опция) |
| Время отклика DI | ≤1 мс | ≤2–5 мс |
| Защита от короткого замыкания | ≤0.1 мс | ≤0.5–1 мс |
| Совместимость Foxboro I/A Series | Прямая (без адаптеров) | Требует внешнего шлюза |
| Гарантийный срок | До 5 лет | 2–3 года |
Рекомендации по выбору
Выбирайте FOXBORO FBM219, если вам нужно:
- Управлять крупными системами с >20 дискретными I/O-точек (автопромышленные цеха, нефтехранилища, распределительные центры) — большое количество каналов сокращает количество модулей и место в шкафу.
- Обеспечить быструю реакцию на аварийные ситуации (остановка конвейеров, блокировка насосов) — время отклика ≤1 мс критично для безопасности и предотвращения потерь.
- Интегрировать модуль в существующую систему Foxboro I/A Series (с FOXBORO CP40B, FOXBORO FBM204) — простая конфигурация через стандартное ПО, без дополнительного обучения.
- Работать в условиях сильных помех (близко к двигателям, инверторам) — фильтрация шумов и изоляция каналов гарантируют стабильность.
