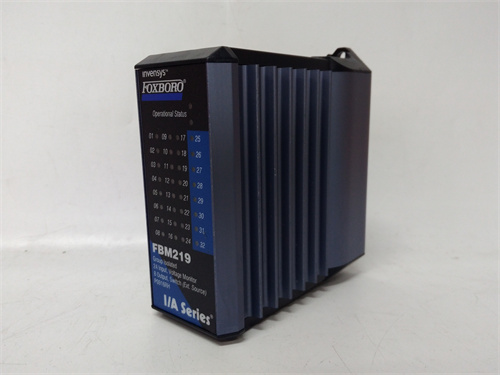

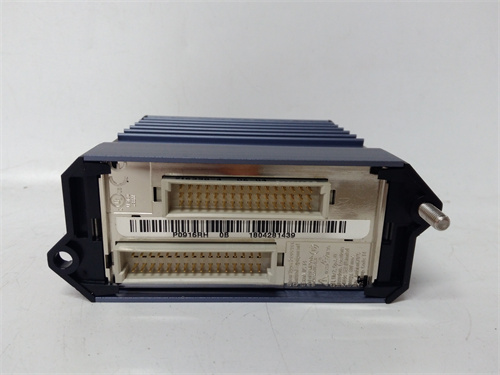

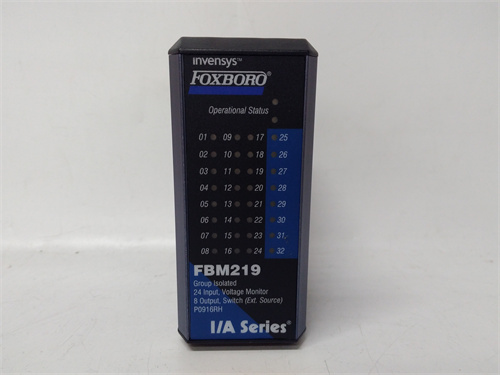

FOXBORO FBM219

Описание

Общая характеристика продукта FOXBORO FBM219

Технические параметры FOXBORO FBM219

• Основные параметры входов и точности:
  • Тип устройства: Промышленный модуль аналоговых входов (AI) для системы Foxboro I/A Series DCS;
  • Количество каналов: 8 независимых каналов — для подключения 8 аналоговых датчиков (например, 4 датчика температуры + 4 датчика уровня);
  • Поддерживаемые типы сигналов:
    • Токовые сигналы: 4–20 мА DC (двухпроводные/четырехпроводные датчики);
    • Напряжностные сигналы: 0–10 В DC — для датчиков с низким током потребления;
  • Точность измерения:
    • Для 4–20 мА: ±0.05% от полного диапазона;
    • Для 0–10 В: ±0.1% от полного диапазона — высокая стабильность для регулировки критических параметров (например, температура реакторов).
• Параметры защиты и надежности:
  • Защита от перегрузки: Максимальный входной ток ≤30 мА, максимальное входное напряжение ≤15 В — предотвращение повреждения внутренних цепей;
  • Изоляция каналов: Электрическая изоляция между каналами (500 В AC) и от шкафной шины (1000 В AC) — исключение перемычек и искажений сигналов;
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие стандартам EN 61326-1 (класс 3);
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Сертификации для опасных зон: ATEX Zone 2, IECEx Zone 2 — работа в средах с потенциально взрывоопасными газами.
• Параметры коммуникации и совместимости:
  • Интерфейс с DCS: Шина данных Foxboro I/A Series (стандартная шкафная шина) — автоматическая распознавание модуля при подключении к FOXBORO I/A Series DCS;
  • Совместимые контроллеры: Foxboro I/A Series Triconex, Foxboro I/A Series Evo — полная интеграция с современными и устаревшими комплексами Foxboro;
  • Функция “горячей замены”: Поддержка замены модуля без остановки DCS — снижение времени простоя до 5 минут.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: -40 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы DCS;
  • Потребляемая мощность: ≤6 Вт (при питании DC 24 В);
  • Размеры: 32 мм (ширина) × 175 мм (высота) × 100 мм (глубина) — компактность для плотного размещения;
  • Сертификации: CE, UL 508, CSA C22.2 No. 14 — соответствие международным стандартам безопасности.

Преимущества и особенности FOXBORO FBM219

1. Высокая точность и стабильность измерений: Точность ±0.05% для токовых сигналов делает FOXBORO FBM219 идеальным для нефтегазовых компрессорных станций — модуль измеряет давление газа через FOXBORO IDP10 (4–20 мА) и передаёт данные в DCS с погрешностью <0.01 бара, что позволяет операторам точно регулировать скорость компрессора и предотвращать перепады давления.
2. Поддержка опасных зон и устойчивость в экстремальных условиях: Сертификация ATEX Zone 2 и температурный диапазон -40 °C до +70 °C позволяют FOXBORO FBM219 работать на северных нефтегазовых площадках — даже при зимних температурах -35 °C модуль стабильно измеряет сигналы датчиков, не требуя дополнительного обогрева шкафа.
3. “Горячая замена” и снижение простоя: Возможность замены модуля без остановки DCS критична для химических реакторных комплексов — при неисправности одного канала FOXBORO FBM219 заменяется за 3 минуты, не останавливая реактор и не нарушая производство, что сохраняет экономические показатели завода.
4. Изоляция каналов и защита от помех: Электрическая изоляция между каналами предотвращает искажения сигналов — в энергетической ТЭС FOXBORO FBM219 измеряет температуру пара в 8 котлах (через датчики Pt100, преобразованные в 4–20 мА), и изоляция блокирует влияние электромагнитных помех от силовых линий, гарантируя точные данные для регулировки топлива.

Примеры применения FOXBORO FBM219 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе FOXBORO FBM219 подключен к 8 датчикам уровня нефти в реакторах крейкинга (4–20 мА) и интегрирован в FOXBORO I/A Series DCS. При снижении уровня нефти <20% от номинального модуль передаёт сигнал в DCS, который автоматически увеличивает подачу сырья, поддерживая стабильность реакции и предотвращая перегрев реактора.
• Химическая промышленность (завод по производству аммиака): В заводе FOXBORO FBM219 измеряет давление в 8 реакторах синтеза аммиака (через FOXBORO IDP10). При превышении давления >20 МПа модуль сигнализирует в DCS, который снижает температуру реакции за 0.5 с, предотвращая разрыв реактора и выброс токсичных газов.
• Энергетика (крупная ТЭС): В ТЭС FOXBORO FBM219 подключен к 8 датчикам температуры пара в котлах (0–10 В). Модуль передаёт данные в контроллер DCS — при температуре пара <500 °C DCS увеличивает подачу углей, поддерживая необходимую мощность электрогенерации и снижая энергозатраты на 8%.
• Водопроводное хозяйство (станция очистки воды): В станции FOXBORO FBM219 измеряет концентрацию хлора в очищенной воде (4–20 мА, через датчик Foxboro CL10). При концентрации хлора <0.5 мг/л модуль сигнализирует в DCS, который увеличивает подачу хлора, обеспечивая соответствие воды стандартам питьевого использования.

Сравнение FOXBORO FBM219 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании FOXBORO FBM219

Рекомендации по выбору

1. Системы Foxboro I/A Series DCS: Выбирайте FOXBORO FBM219 если используете FOXBORO I/A Series DCS или контроллеры Foxboro Triconex — интеграция гарантирует автоматическую распознавание модуля и безупречную передачу данных, без необходимости дополнительных драйверов.
2. Критические процессы с требованиями высокой точности: Для нефтегазовых, химических или энергетических объектов, где погрешность >0.05% недопустима (например, регулирование давления в реакторах), — FOXBORO FBM219 — оптимальный выбор, так как он обеспечивает минимальную погрешность измерения.
3. Объекты с опасными зонами: Для площадок с потенциально взрывоопасными средами (нефтегазовые заправочные станции, химические цеха) — FOXBORO FBM219 с сертификацией ATEX Zone 2 — предпочтительнее, чем модули без защиты для опасных зон.

Меры предостережения

1. Калибровка перед запуском: Перед вводом в эксплуатацию калибруйте каждый канал FOXBORO FBM219 с использованием стандартного генератора сигналов (4 мА, 12 мА, 20 мА) — некачественная калибровка приведет к неточным данным и ошибкам в регулировке процессов.
2. Проверка изоляции каналов: Раз в месяц проверяйте изоляцию между каналами с помощью мультиметра — снижение изоляции (менее 500 В AC) может привести к перемычкам и повреждению модуля.
3. Ограничение перегрузки входов: Не подключайте сигналы с током >30 мА или напряжением >15 В — перегрузка повреждает входные цепочки FOXBORO FBM219 и делает канал неработоспособным.
4. Корректная замена при “горячей замене”: При замене модуля убедитесь, что ручка фиксации полностью отжата, и подключайте новый модуль строго по полярности — неправильная замена может привести к кратковременной потере сигнала или повреждению DCS.
