Описание
Общая характеристика продукта

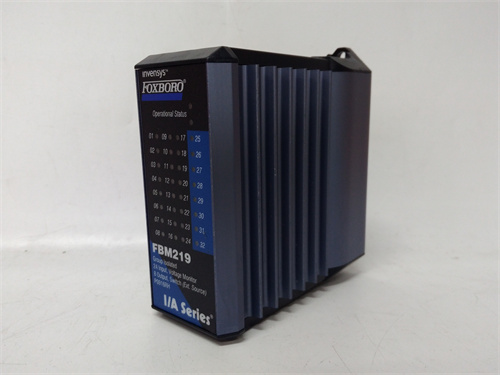

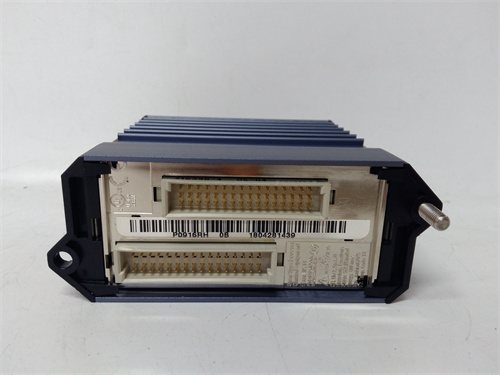

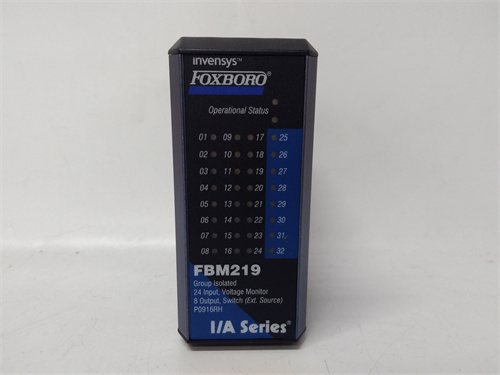

Первым делом рассмотрим многофункциональный модуль смешанного типа (аналоговый вход + цифровой выход) от бренда FOXBORO — модель FBM219 P0916RH, разработанный для комплексного контроля технологических процессов в системах автоматизации Foxboro I/A Series. Это устройство сочетает функции измерения аналоговых сигналов от датчиков и управления цифровыми исполнительными устройствами (клапаны, реле, двигатели), что делает его универсальным для нефтегазовой, энергетической и пищевой промышленности.
FOXBORO FBM219 P0916RH отличается компактностью и высокой надежностью, что важно для установки в плотно заполненных шкафах контроллеров. Благодаря 16-битному АЦП для аналоговых входов, модуль обеспечивает точность измерений до ±0.05% полного диапазона, а 16 цифровых выходов с защитой от перегрузок гарантируют стабильное управление исполнителями.
Особенно стоит отметить, что FOXBORO FBM219 P0916RH поддерживает как стандартные аналоговые сигналы (4–20 мА, 0–10 В), так и широкий спектр цифровых режимов (логические 0/1, импульсные сигналы), что делает его адаптируемым для разнообразных технологий — от контроля уровня жидкостей до управления конвейерами. Он легко интегрируется с контроллерами Foxboro I/A Series и оснащен функцией самодиагностики, упрощающей обслуживание. Полную информацию о FOXBORO FBM219 P0916RH — включая схемы подключения и примеры настройки — можно найти по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры FOXBORO FBM219 P0916RH (подробные данные в официальной документации по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH]):
-
Характеристики аналоговых входов:
- Количество каналов — 8 изолированных каналов (групповая изоляция по 4 канала);
- Типы поддерживаемых сигналов:
- токовые — 4–20 мА, 0–20 мА;
- напряжностные — 0–10 В, 1–5 В, ±5 В, ±10 В;
- Разрешение АЦП — 16 бит;
- Точность — ±0.05% полного диапазона;
- Время обновления данных — 20 мс (все каналы);
- Фильтр сигналов — программно настраиваемый (0.1–100 мс).
-
Характеристики цифровых выходов:
- Количество каналов — 16 изолированных каналов;
- Тип сигнала — дискретный (логический 0/1), импульсный (длительность 0.1 мс–10 с);
- Номинальное напряжение — 24 В DC;
- Максимальный ток на канал — 2 А (продолжительный), 5 А (кратковременный, ≤1 с);
- Защита — от короткого замыкания, от перегрузки, реверсивная полярность;
- Время ответа — ≤1 мс (переключение состояния).
-
Характеристики электропитания и защиты:
- Номинальное напряжение питания — 24 В DC ±10%;
- Потребляемый ток — ≤1.2 А (в режиме полной нагрузки);
- Уровень изоляции — 2500 В AC (между группами аналоговых каналов, между цифровыми каналами и землей);
- Защита — от электромагнитных помех (IEC 61000-6-2), от статики (±8 кВ), от перегрузки;
- Корпус — металлический с электромагнитной экранировкой, класс защиты IP20.
-
Характеристики коммуникации и диагностики:
- Интерфейс с контроллером — шина Foxboro I/A Series;
- Диагностика — самодиагностика (сбой АЦП, перегрузка цифровых каналов, обрыв аналоговых сигналов), индикация через светодиоды;
- Идентификация — автоматическое определение системой I/A Series (плаг-энд-плей).
-
Характеристики эксплуатации:
- Габариты — 130 × 170 × 75 мм;
- Вес — 950 г;
- Тип монтажа — в слотах шкафов контроллеров Foxboro I/A Series;
- Температурный диапазон работы — -10 °C до +70 °C;
- Среднее время между отказами (MTBF) — ≥150 000 часов.
Преимущества и особенности
- Совмещение аналоговых и цифровых функций: FOXBORO FBM219 P0916RH позволяет обрабатывать как измерения параметров (температура, давление), так и управлять исполнительными устройствами (клапаны, реле) в одном модуле, сокращая количество оборудования в шкафу.
- Гибкость цифровых выходов: Возможность работы в режиме импульсов с настраиваемой длительностью делает модуль удобным для управления шлюзовыми клапанами, дозаторами и шаговыми двигателями.
- Защита цифровых каналов: Каждый цифровой выход оснащен защитой от короткого замыкания и перегрузки, что предотвращает повреждение модуля при неправильной подключении нагрузок.
- Программируемый фильтр аналоговых сигналов: Настройка фильтра от 0.1 до 100 мс адаптирует FOXBORO FBM219 P0916RH под условия эксплуатации — например, в цехах с вибрациями используется фильтр ≥50 мс для сглаживания искажений.
- Компактность: Малые габариты и возможность монтажа в слотах Foxboro I/A Series делают модуль идеальным для систем с ограниченным пространством в шкафах. Дополнительные примеры применения доступны по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH].
Примеры применения в отраслях
Модуль FOXBORO FBM219 P0916RH широко используется в системах комплексного контроля:
- Нефтегазовая промышленность (складские терминалы): В хранилищах нефти FOXBORO FBM219 P0916RH измеряет уровень продукта в резервуарах (4–20 мА) и управляет насосами (цифровые выходы) — функция импульсов регулирует время работы насосов для предотвращения перекачки. Конкретные кейсы можно найти по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH].
- Пищевая промышленность (заводы по производству чая): В цехах упаковки модуль измеряет влажность сырья (0–10 В) и управляет конвейерами, упаковочными машинами (цифровые выходы) — фильтр аналоговых сигналов сглаживает вибрации от агрегатов.
- Энергетика (теплоэнергетические станции): На ТЭЦ FOXBORO FBM219 P0916RH контролирует давление в трубопроводах (4–20 мА) и управляет вентиляторами, клапанами отопления (цифровые выходы) — защита каналов предотвращает сбои при перегрузках.
- Химическая промышленность (лабораторные установки): В небольших реакторах модуль измеряет концентрацию растворов (±10 В) и управляет насосами-дозаторами (импульсный режим) — компактность позволяет устанавливать его в ограниченном пространстве лабораторных шкафов.
Сравнение с конкурентами
Сравним FOXBORO FBM219 P0916RH с аналогичными смешанными модулями (Emerson DeltaV MI820, Siemens S7-1500 SM 323, ABB AC800M CI854):
| Параметр | FOXBORO FBM219 P0916RH | Emerson DeltaV MI820 | Siemens S7-1500 SM 323 | ABB AC800M CI854 |
|---|---|---|---|---|
| Аналоговые входы | 8 | 4 | 4 | 4 |
| Цифровые выходы | 16 | 8 | 8 | 8 |
| Точность аналоговых сигналов | ±0.05% | ±0.1% | ±0.07% | ±0.1% |
| MTBF | ≥150 000 ч | ≥140 000 ч | ≥145 000 ч | ≥130 000 ч |
FOXBORO FBM219 P0916RH выделяется большим количеством каналов, более высокой точностью аналоговых измерений и надежностью, что делает его предпочтительным для средних систем с смешанными типами сигналов. Дополнительное сравнение по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с смешанными сигналами (аналоговые измерения + цифровое управление) — FOXBORO FBM219 P0916RH оптимален благодаря 8 аналоговым входам и 16 цифровым выходам.
- Для производств с ограниченным пространством — компактность и монтаж в слотах Foxboro I/A Series экономят место в шкафу.
- Для управления мощными нагрузками (насосы, клапаны) — максимальный ток 2 А на цифровой канал обеспечивает стабильность. Детали по совместимости доступны по ссылке: [ссылка на продукт FOXBORO FBM219 P0916RH].
-
Предостережения:
- Контролируйте ток на цифровых каналах: Не превышайте 2 А в постоянном режиме — перегрузка может привести к повреждению FOXBORO FBM219 P0916RH.
- Настройте фильтр аналоговых сигналов: В цехах с электромагнитными помехами используйте фильтр ≥30 мс, чтобы избежать искажений.
- Проверяйте полярность подключения: Реверсивная защита минимизирует риски, но неправильная полярность сокращает срок службы каналов.
- Регулярно проверяйте состояние контактов: Ослабление соединений в цифровых каналах может привести к нестабильной работе исполнительных устройств.
