Описание

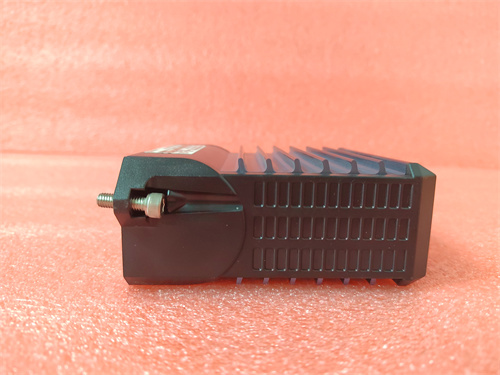

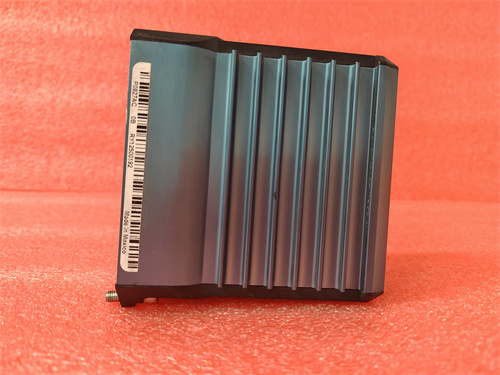

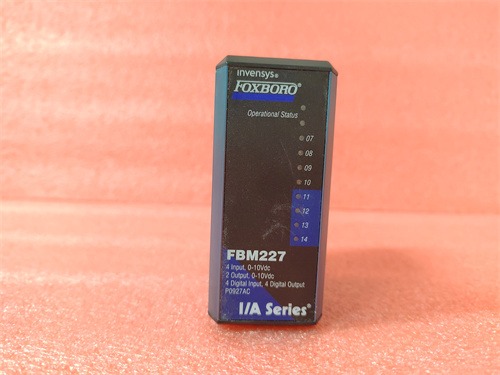

Общие сведения о продукте FOXBORO FBM227 P0927AC
Первым интегрированным модулем I/O-интерфейса в системе Foxboro I/A Series, который мы рассматриваем, является FOXBORO FBM227 P0927AC — это специализированный модуль с комбинированной функциональностью: он объединяет интерфейс шин Foxboro и универсальные аналоговые/цифровые I/O-каналы, предназначенный для средних и крупных промышленных объектов. Модуль обеспечивает прямую связь между сенсорами/исполнителями и центральными контроллерами (FOXBORO CP40B, FOXBORO CP60), а также поддерживает интеграцию с другими модулями Foxboro (например, FOXBORO CMP10 — контроллер давления, FOXBORO RH924YF — модуль влажности). Это критически важно для отраслей, где требуется компактное и отказоустойчивое решение для управления смешанными процессами (аналоговые параметры: температура, давление; цифровые параметры: состояние клапанов, насосов) — нефтегаз, химическая промышленность, энергетика, пищевая промышленность.
FOXBORO FBM227 P0927AC становится неотъемлемым элементом в системах, где нужно оптимизировать место в шкафу ПЛК и сократить количество связующих модулей. Например, в средней ТЭЦ модуль управляет 8 аналоговыми входами (датчики температуры котлов), 4 аналоговыми выходами (регулирование насосов подачи воды) и 12 цифровыми входами (состояние безопасных клапанов), передавая все данные в контроллер за ≤0.2 мс. Без такого комбинированного решения пришлось бы использовать отдельный интерфейс шин и несколько I/O-модулей, что увеличивало бы сложность монтажа и риски несовместимости. Полную информацию о назначении, комплектации и технических возможностях FOXBORO FBM227 P0927AC можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO FBM227 P0927AC). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO FBM227 P0927AC строгим промышленным стандартам (IEC 61131-2 для I/O-модулей, IEC 61158-2 для шин), подтверждая его применимость в критических процессах.
Технические параметры FOXBORO FBM227 P0927AC
Точные технические характеристики FOXBORO FBM227 P0927AC указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для комбинированных модулей Foxboro I/A Series) включают:
- Тип функциональности: комбинированный модуль I/O-интерфейса — интегрирует интерфейс шин Foxboro I/A Series и универсальные I/O-каналы (аналоговые входы/выходы, цифровые входы/выходы) для управления смешанными процессами.
- Параметры I/O-каналов:
- Аналоговые входы (AI): 8 каналов, поддерживаются сигналы 4–20 мА DC / 0–10 В DC; точность ±0.05% FS; разрешение 16 бит — для измерения температуры, давления, уровня.
- Аналоговые выходы (AO): 4 канала, поддерживаются сигналы 4–20 мА DC; максимальное сопротивление нагрузки 600 Ом; точность ±0.1% FS — для регулирования клапанов, насосов.
- Цифровые входы (DI): 12 каналов, тип “сухой контакт” / 24 В DC; время отклика ≤1 мс — для мониторинга состояния устройств (включен/выключен).
- Цифровые выходы (DO): 8 каналов, тип “реле” / транзисторное (24 В DC, 2 А на канал) — для управления исполнителями (пуск/останов насосов).
- Параметры коммуникации (интерфейс шин):
- Поддерживаемые протоколы: Foxboro I/A Series Proprietary Bus, Modbus RTU (опционально) — для связи с контроллерами и сторонним оборудованием.
- Скорость передачи: до 100 Мбит/с (полудуплекс); задержка передачи ≤0.2 мс — гарантирует реальное время передачи данных.
- Диапазон передачи: до 100 м (коаксиальный кабель) / до 2 км (оптический кабель) — для распределённых производственных зон.
- Функции защиты и отказоустойчивости:
- Изоляция каналов: 250 В AC между I/O-каналами и шиной; защита от короткого замыкания (SCP) на аналоговых/цифровых выходах.
- Дублирование шин (Redundant Bus): поддержка двух параллельных шин; переключение при сбое за ≤5 мс — не прерывает работу системы.
- Диагностика: реальное время мониторирование состояния каналов (ошибки связи, перегрузка выходов) и шин — отправка предупреждений в DCS.
- Электрические и эксплуатационные параметры:
- Напряжение питания: 24 В DC (от модуля FOXBORO P0926CC); потребляемый ток ≤300 мА (при полной нагрузке).
- Температурный диапазон эксплуатации: -20 °C до +60 °C; IP-класс IP20 (для монтажа в шкафы ПЛК).
Преимущества и особенности FOXBORO FBM227 P0927AC
- Комбинированная функциональность для экономии места: FOXBORO FBM227 P0927AC объединяет 4 типа I/O-каналов и интерфейс шин в одном корпусе — заменяет 3–4 отдельных модуля (AI, AO, DI/DO, интерфейс шин). Например, в пищевом заводе модуль занимает 1 слот в шкафу ПЛК вместо 4, освобождая место для других компонентов и упрощая монтаж.
- Высокая точность I/O-каналов для критических измерений: Аналоговые входы с точностью ±0.05% FS и разрешением 16 бит делают FOXBORO FBM227 P0927AC подходящим для процессов с высокими требованиями — например, в фармацевтике модуль измеряет концентрацию лекарств с ошибкой <0.05%, соответствуюя требованиям FDA 21 CFR Part 11.
- Отказоустойчивость через дублирование шин и защиту каналов: Дублирование шин предотвращает сброс связи при повреждении кабеля, а изоляция каналов 250 В AC защищает модуль от помех и коротких замыканий. Например, в нефтехранилище при коротком замыкании на аналоговом выходе (управление клапаном) SCP блокирует канал за 0.1 мс, не повреждая другие компоненты и не останавливая контроль уровня нефти.
- Простота интеграции в Foxboro I/A Series: FOXBORO FBM227 P0927AC полностью совместим с контроллерами FOXBORO CP40B/CP60 и другими модулями (например, FOXBORO FBM204 — для расширения I/O). Конфигурация через стандартное ПО Foxboro Control Builder — достаточно указать тип сигнала для каждого канала, без ручной настройки протоколов.
- Гибкость для разных отраслей: Широкий набор I/O-каналов (AI/AO/DI/DO) и поддержка разных протоколов делают FOXBORO FBM227 P0927AC универсальным решением — подходит для нефтегаза (контроль трубопроводов), энергетики (управление котлами) и пищевой промышленности (монтаж на линиях упаковки).
Области применения и примеры использования FOXBORO FBM227 P0927AC
FOXBORO FBM227 P0927AC находит широкое применение в средних и крупных объектах с смешанными процессами (аналоговое регулирование + цифровое управление):
- Нефтегазовая промышленность (нефтехранилище): Модуль управляет 6 аналоговыми входами (датчики уровня нефти в резервуарах, 4–20 мА DC), 2 аналоговыми выходами (регулирующие клапаны подачи нефти), 8 цифровыми входами (состояние безопасных клапанов) и 4 цифровыми выходами (пуск насосов перекачивания). Данные передаются в контроллер FOXBORO CP60 через дублированные шины — при сбое одной шины переключение происходит за 3 мс, не прерывая перекачивание и предотвращая переливы.
- Химическая промышленность (реакторный блок): FOXBORO FBM227 P0927AC измеряет температуру реактора (AI, 4–20 мА DC, точность ±0.05%) и давление (AI, 0–10 В DC), а через AO-каналы регулирует подачу катализатора (4–20 мА DC). DI-каналы мониторят состояние охладительной системы (включена/ошибка), а DO-каналы останавливают процесс при аварии (например, превышении температуры). Задержка передачи ≤0.2 мс гарантирует мгновенное реагирование на отклонения параметров.
- Пищевая промышленность (линия производства соков): Модуль использует AI-каналы для измерения концентрации сока (0–10 В DC) и уровня в смесителях (4–20 мА DC), AO-каналы для регулирования насосов подачи сахара. DI-каналы контролируют состояние конвейеров (движение/стоп), а DO-каналы управляют клапанами сброса некачественного продукта. Компактность модуля позволяет установить его в шкафу ПЛК рядом с другими компонентами, оптимизируя место.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными комбинированными модулями конкурентов (например, Emerson DeltaV MD Plus, Siemens SIMATIC ET 200SP), FOXBORO FBM227 P0927AC имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO FBM227 P0927AC):
| Параметр сравнения | FOXBORO FBM227 P0927AC | Конкурентные модели |
|---|---|---|
| Комплектация I/O-каналов | 8AI + 4AO + 12DI + 8DO | 4AI + 2AO + 8DI + 4DO (стандарт) |
| Точность AI-каналов | ±0.05% FS | ±0.1–0.2% FS |
| Задержка передачи | ≤0.2 мс | ≤0.5–1 мс |
| Дублирование шин | Переключение за ≤5 мс | Переключение за ≤20 мс |
| Совместимость Foxboro I/A | Прямая (без адаптеров) | Требует внешнего шлюза |
Рекомендации по выбору
Выбирайте FOXBORO FBM227 P0927AC, если вам нужно:
- Управлять смешанными процессами (аналоговые измерения + цифровое управление) в системе Foxboro I/A Series — комбинированная функциональность сокращает количество модулей и место в шкафу.
- Обеспечить высокую точность для критических параметров (температура, давление) — AI-каналы с ±0.05% FS подходят для фармацевтики, химии, нефтегаза.
- Разработать отказоустойчивую систему — дублирование шин и защита каналов предотвращают остановки производства при технических проблемах.
- Работать с распределёнными объектами — диапазон передачи до 2 км (оптика) позволяет подключать производственные зоны на удалении от контроллеров.
Не рекомендуйте FOXBORO FBM227 P0927AC для простых систем с <10 I/O-точек (например, лабораторные установки, небольшие насосные станции) — в таких случаях более экономичными будут компактные модули (например, FOXBORO P0904BH + FOXBORO P0903ZE). Перед покупкой рассчитайте количество необходимых I/O-каналов и проверьте по ссылке на FOXBORO FBM227 P0927AC соответствие параметров вашим техническим требованиям.
Примечания к эксплуатации FOXBORO FBM227 P0927AC
- Подключение I/O-каналов: При подключении аналоговых сенсоров (4–20 мА DC) используйте экранированные витые пары — экран заземлите с стороны модуля, чтобы уменьшить помех. Для цифровых выходов (DO) с реле не превышайте ток нагрузки 2 А на канал — перегрузка может повредить реле.
- Настройка дублирования шин: Обязательно подключите обе шинки связи (основную и резервную) и настройте параметры переключения через Foxboro Control Builder (порог ошибок CRC — 1 в 10⁶ пакетов). Регулярно проверяйте состояние шин через диагностику DCS — избегайте перегибов кабеля и контактов окисления.
- Калибровка AI/AO-каналов: Раз в 12 месяцев калибруйте аналоговые каналы с использованием эталонного сигнгенератора (например, Foxboro Calibration Tool). Калибровка через ПО — подайте эталонные сигналы (4 мА, 12 мА, 20 мА) и обновите калибровочные коэффициенты — поддерживает точность ±0.05% FS.
- Мониторинг диагностики: Регулярно проверяйте сообщения диагностики FOXBORO FBM227 P0927AC (ошибки короткого замыкания, потеря связи с шиной) — устраняйте проблемы немедленно (например, замените повреждённый кабель, уменьшите нагрузку на DO-канал).
- Термические условия: Устанавливайте модуль в шкафу с принудительной охлаждением (температура 0–40 °C). Избегайте монтажа рядом с модулями с высокой теплоотдачей (например, трансформаторами) — перегрев снижает срок службы компонентов и точность I/O-каналов.
FBM227
