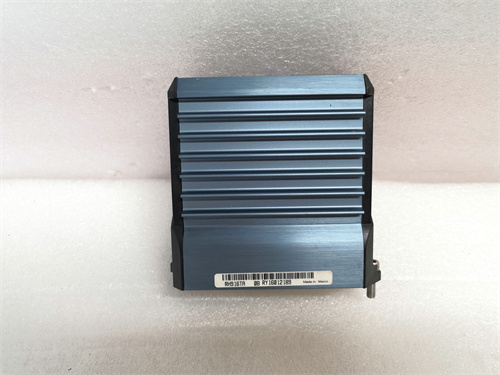

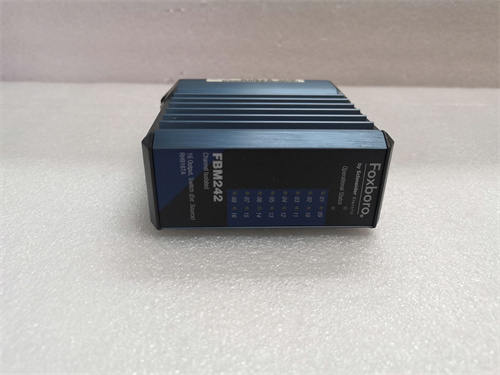

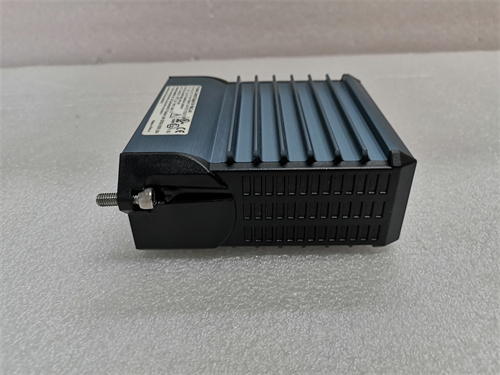

FOXBORO FBM242 P0916NG

Описание

Общая характеристика продукта FOXBORO FBM242 P0916NG

Технические параметры FOXBORO FBM242 P0916NG

• Основные параметры входов и функциональности:
  • Тип устройства: Промышленный модуль дискретных входов (DI) для системы Foxboro I/A Series DCS;
  • Количество каналов: 16 независимых каналов — для подключения 16 дискретных датчиков (например, 8 датчиков положения ворот + 8 кнопок аварийной остановки);
  • Тип входных сигналов: DC 24 В (режим “нормально разомкнутый”/”нормально замкнутый” — настраиваемый для каждого канала);
  • Ток потребления на канал: ≤10 мА — низкое энергопотребление, допускающее подключение датчиков с ограниченным источником питания;
  • Задержка обработки сигнала: <1 мс — мгновенная передача сигнала в DCS, критическая для быстрого реагирования на аварии.
• Параметры защиты и надежности:
  • Фильтрация дребезга контактов: Настраиваемый диапазон 1–100 мс — исключение ложных сигналов из-за дребезга механических контактов датчиков;
  • Изоляция каналов: Электрическая изоляция между каналами (500 В AC) и от шкафной шины (1000 В AC) — предотвращение перемычек и искажений сигналов;
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие стандартам EN 61326-1 (класс 3);
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Сертификации для опасных зон: ATEX Zone 2, IECEx Zone 2 — работа в средах с потенциально взрывоопасными газами.
• Параметры коммуникации и совместимости:
  • Интерфейс с DCS: Шина данных Foxboro I/A Series (стандартная шкафная шина) — автоматическая распознавание модуля при подключении к FOXBORO I/A Series Evo DCS;
  • Совместимые контроллеры: Foxboro I/A Series Evo, Foxboro I/A Series Triconex — полная интеграция с современными и устаревшими комплексами Foxboro;
  • Функция “горячей замены”: Поддержка замены модуля без остановки DCS — снижение времени простоя до 3 минут.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: -40 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы DCS;
  • Потребляемая мощность: ≤5 Вт (при питании DC 24 В);
  • Размеры: 32 мм (ширина) × 175 мм (высота) × 100 мм (глубина) — компактность для плотного размещения на DIN-рейке;
  • Сертификации: CE, UL 508, CSA C22.2 No. 14 — соответствие международным стандартам безопасности.

Преимущества и особенности FOXBORO FBM242 P0916NG

1. Фильтрация дребезга и предотвращение ложных сигналов: Настраиваемые фильтры (1–100 мс) делают FOXBORO FBM242 P0916NG идеальным для нефтегазовых компрессорных станций — модуль обрабатывает сигналы от FOXBORO 8732 (датчик приближения для проверки положения компрессорного ротора), и фильтры (настроенные на 50 мс) исключают ложные сигналы от дребезга контактов, гарантируя точную передачу данных о состоянии ротора в DCS.
2. “Горячая замена” и снижение простоя: Возможность замены модуля без остановки DCS критична для химических реакторных комплексов — при неисправности одного канала FOXBORO FBM242 P0916NG заменяется за 2 минуты, не останавливая реактор и не нарушая производство, что сохраняет экономические показатели завода.
3. Изоляция каналов и устойчивость в опасных зонах: Электрическая изоляция и сертификация ATEX Zone 2 позволяют FOXBORO FBM242 P0916NG работать на северных нефтегазовых площадках — даже при сильных электромагнитных помехах и температурах -35 °C модуль стабильно обрабатывает сигналы от датчиков утечки газа, предотвращая аварийные остановки.
4. 16 каналов и компактность: Большое количество каналов в компактном корпусе (32 мм ширины) экономит место в шкафу — в распределительной субстанции FOXBORO FBM242 P0916NG подключает 16 реле защиты силовых линий, занимая минимум места на DIN-рейке и позволяя размещать другие модули (например, FOXBORO FBM222 RH973LA — аналоговый выход).

Примеры применения FOXBORO FBM242 P0916NG в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе FOXBORO FBM242 P0916NG подключен к 16 датчикам положения дросселирующих клапанов (FOXBORO 8732) и контроллеру FOXBORO I/A Series Evo DCS. При несанкционированном открытии клапана (сигнал на канале 7) модуль передаёт данные в DCS за <1 мс, который блокирует подачу нефти и активирует аварийное оповещение, предотвращая утечку сырья.
• Химическая промышленность (реакторный комплекс): В комплексе FOXBORO FBM242 P0916NG обрабатывает сигналы от 16 кнопок аварийной остановки (расположенных по всему цеху) и 8 датчиков уровня воды в резервуарах. При нажатии кнопки аварии (канал 12) модуль мгновенно передает сигнал в DCS, который останавливает подачу реагентов и запускает систему охлаждения реактора, защищая оборудование и персонал.
• Энергетика (крупная ТЭС): В ТЭС FOXBORO FBM242 P0916NG подключен к 16 датчикам состояния насосов подачи воды (дискретные сигналы “работает/остановлен”). При остановке критического насоса (сигнал на канале 5) модуль передаёт данные в DCS за 0.8 мс, который запускает резервный насос и сигнализирует операторам, предотвращая перегрев котла.
• Автомобильная промышленность (линия сборки): В заводе FOXBORO FBM242 P0916NG обрабатывает сигналы от 16 датчиков приближения (контроль положения автодеталей на конвейере). При смещении детали (сигнал на канале 9) модуль передаёт сигнал в DCS, который останавливает конвейер за 0.5 мс, предотвращая повреждение детали и брак.

Сравнение FOXBORO FBM242 P0916NG с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании FOXBORO FBM242 P0916NG

Рекомендации по выбору

1. Системы Foxboro I/A Series DCS: Выбирайте FOXBORO FBM242 P0916NG если используете FOXBORO I/A Series Evo или FOXBORO I/A Series Triconex — интеграция гарантирует автоматическую распознавание модуля и безупречную обработку сигналов, без необходимости дополнительных драйверов.
2. Требуется фильтрация дребезга контактов: Для объектов с механическими датчиками (кнопки, реле) — FOXBORO FBM242 P0916NG с настраиваемыми фильтрами — оптимальный выбор, так как он исключает ложные сигналы и обеспечивает стабильную работу.
3. Объекты с опасными зонами: Для нефтегазовых, химических площадок с ATEX Zone 2 — FOXBORO FBM242 P0916NG с соответствующей сертификацией — предпочтительнее, чем модули без защиты для взрывоопасных средах.

Меры предостережения

1. Настройка фильтров дребезга под тип датчика: Для механических контактов установите фильтр 50–100 мс, для электронных датчиков — 1–10 мс — неправильная настройка приведет к задержке реакции или ложным сигналам.
2. Проверка полярности подключения: Убедитесь, что питание DC 24 В подключено по полярности (“+” к сигналу, “-” к земле) — неправильная полярность приведет к неработоспособности каналов или повреждению модуля.
3. Регулярная диагностика каналов: Раз в месяц проверяйте каждый канал через ПО DCS — отправьте тестовый сигнал “включено/выключено” и убедитесь, что FOXBORO FBM242 P0916NG корректно передаёт данные, чтобы выявить скрытые неисправности (например, ослабление контактов).
4. Корректная процедура “горячей замены”: При замене модуля сначала отключите каналы через ПО DCS, затем отжмите ручку фиксации — неправильная замена может привести к кратковременной потере сигнала или повреждению шкафной шины.
