Описание

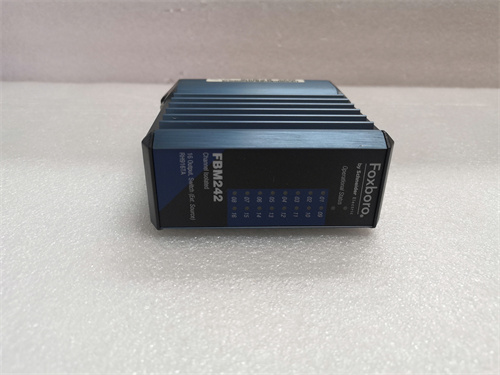

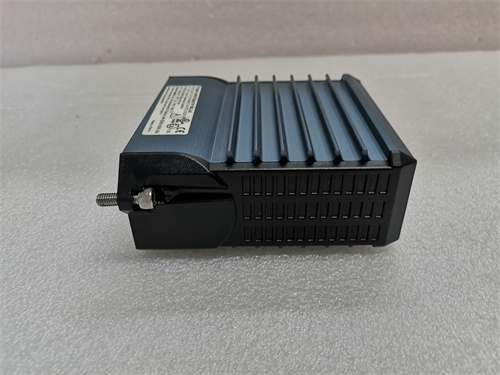

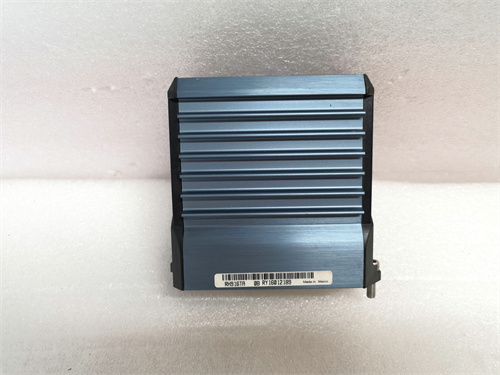

FOXBORO FBM242 RH916GG — это высоконадежный цифровой выходной модуль для систем автоматизации Foxboro I/A Series DCS, разработанный компанией Foxboro (часть Schneider Electric) для дискретного управления исполнительными механизмами. Он специализируется на передаче надежных команд (включение/отключение) к клапанам, насосам, контакторам и индикаторам в нефтегазовой, химической, энергетической и пищевой отраслях, обеспечивая безопасность и стабильность критических производственных процессов.
Описание продукта
FOXBORO FBM242 RH916GG относится к линейке модулей I/O Foxboro FBM, ориентированных на решение задач дискретного управления с высокими требованиями к надежности. Модуль имеет 16 независимых цифровых выходов (DO), каждый из которых работает от напряжения 24 В DC и поддерживает максимальный постоянный ток 2 А/канал (кратковременный ток до 5 А/канал при запуске нагрузок). Ключевая особенность FOXBORO FBM242 RH916GG — усиленная защита и изоляция: он имеет электрическую изоляцию “channel-to-channel” (1000 В AC на 1 мин) и защиту от электромагнитных помех (EMC) по стандарту IEC 61000-6-2 (ESD 8 кВ, EFT 2 кВ), что предотвращает распространение неисправностей между каналами и ложные срабатывания при работе рядом с мощными электроприводами или трансформаторами.
Модуль FOXBORO FBM242 RH916GG оснащен интеграционными защитными функциями для каждого выхода: ограничение тока при перегрузке, автоматическое отключение при коротком замыкании (ток ограничен до 3 А) и защита от перегрева (температурный выключатель при >85 °C). Эти функции предотвращают повреждение модуля и подключенного оборудования, даже при аномальных условиях (например, утечка в силовой цепи клапана). Для коммуникации с контроллером Foxboro I/A Series FOXBORO FBM242 RH916GG использует шину Foxboro ControlNet, обеспечивая передачу команд с задержкой <3 мс — достаточную для реального времени управления процессами с умеренной динамикой (например, регулировка клапанов на трубопроводах или запуск вспомогательных насосов).
В практическом применении FOXBORO FBM242 RH916GG часто используется в нефтегазовой промышленности для управления шаровыми клапанами на газопроводах. Модуль подключен к 12 соленоидным клапанам (управление распределением газа) и 4 контакторам насосов компрессии. Контроллер Foxboro I/A Series отправляет цифровую команду на FOXBORO FBM242 RH916GG — например, “открыть клапан 3” или “запустить насос 2” — модуль активирует соответствующий выход, подавая 24 В DC на исполнительный механизм. При коротком замыкании на одном из клапанов FOXBORO FBM242 RH916GG автоматически отключает этот выход, сигнализирует об ошибке в DCS и продолжает работать с остальными каналами — это предотвращает остановку всего трубопровода и снижает downtime производства.
FOXBORO FBM242 RH916GG имеет компактную конструкцию для монтажа в шкафы DCS Foxboro (19-дюймовый rack), уровень защиты корпуса IP20 и работает в диапазоне температур -40 °C до +70 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, на морских нефтяных платформах или в газоперерабатывающих заводах) без дополнительных защитных кожухов.
Технические параметры
- Тип устройства: Цифровой выходной модуль (DO) для Foxboro I/A Series DCS
- Количество выходов: 16 независимых каналов
- Параметры выходов:
- Напряжение: 24 В DC (диапазон ±10% от номинального)
- Максимальный постоянный ток: 2 А/канал
- Максимальный кратковременный ток: 5 А/канал (≤1 с, для запуска нагрузок)
- Время реакции: <1 мс (активация/деактивация)
- Защита и устойчивость:
- Изоляция: Channel-to-channel (1000 В AC, 1 мин), выход-земля (1500 В AC, 1 мин)
- Защита: От короткого замыкания, перегрузки, перегрева, ESD 8 кВ, EFT 2 кВ
- Коммуникация:
- Шина: Foxboro ControlNet
- Задержка передачи команд: <3 мс
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -55 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Питание: 24 В DC (±10%), потребляемая мощность ≤18 Вт
- Сертификации: CE, UL, ATEX Zone 2, IECEx, IEC 61000-6-2 (EMC)
Преимущества и особенности
- Усиленная защита и изоляция: 1000 В AC между каналами и защита ESD 8 кВ гарантируют надежность FOXBORO FBM242 RH916GG в сложных промышленных условиях, даже при наличии сильных электромагнитных помех.
- Высокая нагрузочная способность: Максимальный ток 2 А/канал (5 А кратковременный) позволяет управлять широким спектром исполнителей — от мелких индикаторов до контакторов низкой мощности.
- Быстрая передача команд: Задержка <3 мс поддерживает реальное управление процессами, критических по времени (например, аварийные остановки клапанов).
- Плагиинтеграция с Foxboro DCS: Оптимизация для ControlNet и I/A Series обеспечивает безупречную совместимость, без необходимости дополнительных шлюзов или адаптеров.
- Устойчивость в экстремальных условиях: Работа при -40–70 °C и сертификации防爆 делают FOXBORO FBM242 RH916GG подходящим для удаленных или опасных объектов (северные нефтезависимости, газовые заводы).
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторные блоки): FOXBORO FBM242 RH916GG управляет 8 клапанами подачи реагентов и 8 клапанами сброса избыточного давления. При превышении температуры реакции >200 °C контроллер отправляет команду на модуль — закрыть клапаны реагентов и открыть клапаны сброса, FOXBORO FBM242 RH916GG выполняет команды за <3 мс, предотвращая аварийное разрушение реактора.
- Пищевая промышленность (Линии пастеризации): Модуль управляет 6 контакторами нагревательных элементов и 10 индикаторов статуса линии. При падении температуры <70 °C контроллер сигнализирует на FOXBORO FBM242 RH916GG — увеличить мощность нагревателей (активировать дополнительные выходы) и включить желтый индикатор предупреждения.
- Энергетика (Вспомогательные системы ТЭС): Модуль подключен к 12 вентиляторам охлаждения трансформаторов и 4 реле для блокировки запуска. При температуре трансформатора >85 °C контроллер отправляет команду на FOXBORO FBM242 RH916GG — запустить все вентиляторы и включить красный индикатор аварии, поддерживая безопасный режим работы.
Сравнение с конкурентами
| Параметр | FOXBORO FBM242 RH916GG | Аналог 1 (Siemens SM 322, 16DO) | Аналог 2 (ABB DO810, 8DO) |
|---|---|---|---|
| Количество выходов | 16 | 16 | 8 |
| Максимальный постоянный ток | 2 А/канал | 0.5 А/канал | 1.5 А/канал |
| Изоляция каналов | 1000 В AC | 250 В AC | 500 В AC |
| Защита от помех (ESD/EFT) | 8 кВ/2 кВ | 6 кВ/1 кВ | 8 кВ/2 кВ |
| Совместимость с DCS | Foxboro I/A Series | Siemens PCS 7 | ABB 800xA |
Советы по выбору и предостережения
Советы по выбору
- Для систем Foxboro I/A Series: Если используется DCS Foxboro, FOXBORO FBM242 RH916GG обеспечивает плагинтеграцию через ControlNet, без задержек или проблем с совместимостью — лучше, чем сторонние модули, требующие адаптеров.
- Для мощных или критических исполнителей: Если нужно управлять контакторами, соленоидными клапанами или насосами (требующими >1 А тока), модуль с 2 А/канал подходит лучше аналогов с низким током (например, Siemens SM 322 с 0.5 А/канал).
- Для опасных или экстремальных зон: Сертификации ATEX Zone 2 и работа при -40–70 °C делают FOXBORO FBM242 RH916GG предпочтительным для нефтегазовых платформ, северных объектов или горячих цехов.
Предостережения
- Не превышайте токовые лимиты: Не подключайте оборудование с постоянным током >2 А к выходам — перегрузка вызовет активацию защиты, отключение канала или повреждение модуля. Для мощных нагрузок используйте промежуточные реле.
- Проверка полярности: Убедитесь в правильной полярности подключения исполнителей (положительный вывод модуля к устройству, отрицательный к земле) — неправильная полярность может привести к неработе механизма или короткому замыканию.
- Кабелирование: Используйте отдельные кабели для сигнальных линий DO и силовых линий исполнителей — смешение кабелей увеличивает риск электромагнитных помех и искажения команд.
- Резервное копирование конфигурации: Сохраняйте настройки модуля (назначение выходов, параметры защиты) через ПО Foxboro I/A Series Engineering Tool — при замене модуля это позволит быстро восстановить работу без повторной настройки.
- FBM242
