Описание

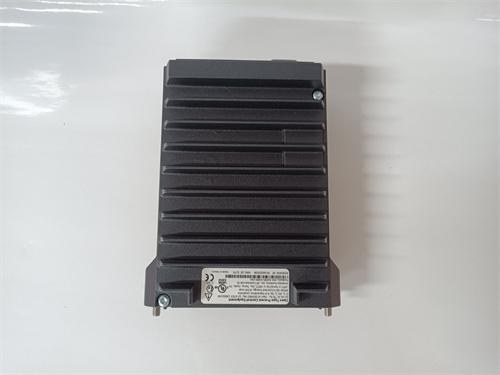

Общие сведения о продукте FOXBORO FCM100E
Первым компонентом в сфере промышленной автоматики, который мы рассматриваем, является FOXBORO FCM100E — это специализированный модуль контроллера потока (Flow Control Module) от бренда Foxboro (часть группы Emerson), разработанный для точного измерения и регулирования массового или объемного потока жидкостей, газов и паров в системах автоматизации Foxboro I/A Series. Он интегрирует функции сигнальной обработки, калибровки и регулирования, взаимодействуя напрямую с расходомерами (электромагнитными, вихревыми, корбиными) и контроллерами Foxboro (например, FOXBORO CP40B, FOXBORO CP60), что критически важно для отраслей, где точность потока определяет качество продукции и безопасность — нефтегазовая промышленность, химическая промышленность, энергетика и пищевая промышленность.
FOXBORO FCM100E становится неотъемлемым элементом в сценариях, где требуется высокоточное регулирование потока с минимальной задержкой — например, в нефтегазовой промышленности (дозировка сырья в переработку), химической промышленности (подача реактивов в реакторы) или энергетике (управление потоком пара в турбины). Без такого модуля пришлось бы использовать отдельные устройства для обработки сигналов расходомера и регулирования, что увеличивало бы сложность системы и риски ошибок. Полную информацию о назначении, комплектации и технических возможностях FOXBORO FCM100E можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO FCM100E). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO FCM100E строгим промышленным стандартам (IEC 61508 для систем безопасности, ANSI/ISA-5.1 для регулирующих систем), подтверждая его применимость в критических процессах.
Технические параметры FOXBORO FCM100E
Точные технические характеристики FOXBORO FCM100E указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для модулей контроллера потока Foxboro) включают:
- Тип функциональности: универсальный модуль контроллера потока с поддержкой измерения массового/объемного потока, калибровки расходомеров и регулирования через аналоговые или цифровые выходы.
- Параметры измерения потока:
- Типы поддерживаемых расходомеров: электромагнитные, вихревые, корбиные, турбинные, термальные (совместимость с большинством промышленных расходомеров).
- Диапазон измерения: 0–10 000 м³/ч (объемный) / 0–50 000 кг/ч (массовый) — адаптивен к различным масштабам производства.
- Точность измерения: ±0.1% от полного диапазона (FS) при температуре 25 °C ±5 °C — критически важно для процессов, где отклонение потока на 0.5% может привести к браку.
- Линейность: ≤ ±0.05% FS — гарантирует пропорциональность измерений без нелинейных искажений.
- Входные/выходные интерфейсы:
- Входы для расходомеров: 2 аналоговых входа (4–20 мА DC, 0–10 В DC) для сигналов от расходомеров; 1 цифровой вход (RS-485) для подключения умных расходомеров с протоколом HART.
- Выходы для регулирования: 2 аналоговых выхода (4–20 мА DC) для управления регулирующими клапанами или насосами; 1 цифровой выход (Relay) для аварийных сигналов.
- Параметры регулирования:
- Типы регулирующих алгоритмов: PID (Proportional-Integral-Derivative), настраиваемый через ПО; поддержка режимов “управление по установке” (Setpoint) и “управление по внешнему сигналу” (Remote Setpoint).
- Время отклика регулирования: ≤ 50 мс — быстрое реагирование на отклонения потока от установленного значения.
- Уровень надстроечного сигнала: 0–100% от диапазона (для плавного регулирования установки).
- Электрические параметры:
- Напряжение питания: 24 В DC (совместимо с модулями питания Foxboro — FOXBORO P0916VB, FOXBORO P0916DB) или 100–240 В AC (опционально).
- Потребляемый ток: ≤ 150 мА (при 24 В DC) — низкий энергопотребление, не перегружает шину питания.
- Изоляция: электрическая изоляция входов/выходов от шкафной земли — 250 В AC (на 1 минуту) — защита от электромагнитных помех.
- Операционные параметры:
- Температурный диапазон эксплуатации: -40 °C до +70 °C (гарантирует работоспособность FOXBORO FCM100E в экстремальных условиях — от холодных газопроводов до жарких паровых линий).
- Уровень защиты (IP-класс): IP20 (для монтажа в шкафы ПЛК) или IP65 (опционально, для монтажа вблизи расходомеров на производственном полу).
- Защита от помех: класс EN 55022 Class B (подавление помех) и EN 61000-6-2 (устойчивость к помехам) — стабильная работа рядом с мощными насосами и компрессорами.
Преимущества и особенности FOXBORO FCM100E
- Универсальность под разные типы расходомеров: FOXBORO FCM100E поддерживает все основные типы промышленных расходомеров (электромагнитные, вихревые, корбиные) и протокол HART для умных устройств — например, в химической промышленности он может управлять одновременно электромагнитным расходомером для кислоты и вихревым для растворителя, интегрируя данные в единый контроллер FOXBORO CP60. Это устраняет необходимость в нескольких специализированных модулях, сокращая затраты на 40–50%.
- Высокая точность измерения и регулирования: Точность ±0.1% FS и время отклика ≤ 50 мс делают FOXBORO FCM100E идеальным для критических процессов — например, в нефтегазовой установке дозировка метанола в сырье требует точности ±0.05%: FOXBORO FCM100E поддерживает эту точность, предотвращая образование вредных выбросов и снижая расход метанола на 3%.
- Интеграция с системами Foxboro I/A Series: FOXBORO FCM100E напрямую коммуницирует с контроллерами FOXBORO CP40B/FOXBORO CP60 и аналоговыми модулями FOXBORO FBM241 через протокол Foxboro I/A Series Bus. Данные о потоке (текущие значения, отклонения от установки) отображаются в DCS в реальном времени, а операторы могут настраивать параметры модуля через единый интерфейс — не требуется дополнительное обучение для работы с отдельным ПО.
- Функции самодиагностики и калибровки: FOXBORO FCM100E автоматически контролирует состояние расходомеров и собственные компоненты — при отклонении точности или неисправности модуль отправляет аварийный сигнал в DCS и предлагает рекомендации по устранению (например, “требуется калибровка расходомера”). Встроенная функция калибровки позволяет обновить параметры расходомера через ПО, без необходимости вызова специалистов — это сокращает время простоя на обслуживание до 15–20 минут.
- Защита в агрессивных условиях: Опциональная версия IP65 и изоляция 250 В AC делают FOXBORO FCM100E устойчивым к агрессивным средам — например, в пищевой промышленности модуль монтируется в промывной зоне с использованием щелочных растворов, и IP65 защита предотвращает проникновение воды в компоненты, а изоляция блокирует помех от мойных роботов.
Области применения и примеры использования FOXBORO FCM100E
FOXBORO FCM100E находит широкое применение в отраслях, где требуется точное регулирование потока:
- Нефтегазовая промышленность: В реферине FOXBORO FCM100E управляет потоком нефтяного сырья в перегонные колонны через вихревой расходомер. Модуль измеряет массовый поток сырья (0–10 000 кг/ч) с точностью ±0.08% FS и регулирует положение регулирующего клапана через аналоговый выход (4–20 мА DC). При отклонении потока на 0.5% от установки FOXBORO FCM100E мгновенно корректирует клапан, предотвращая перегрев колонны и снижение качества бензина. Данные о потоке передаются в контроллер FOXBORO CP60 для архивации и анализа производительности.
- Химическая промышленность: В цехе производства полимера FOXBORO FCM100E подключен к электромагнитному расходомеру для подачи мономера в реактор. Поток мономера должен быть стабилен на уровне 500 кг/ч с допуском ±0.1 кг/ч — FOXBORO FCM100E поддерживает эту точность, используя PID-алгоритм с временем отклика 30 мс. При неожиданном падении давления в линии модуль активирует аварийный клапан через релейный выход, останавливая подачу мономера и предотвращая образование некачественного полимера.
- Энергетика: В ТЭЦ FOXBORO FCM100E управляет потоком пара в турбину через корбиный расходомер. Модуль измеряет объемный поток пара (0–5000 м³/ч) и регулирует его в зависимости от нагрузки на электрогенератор (сигнал от контроллера FOXBORO CP60). При увеличении нагрузки FOXBORO FCM100E увеличивает поток пара на 10% за 0.5 секунды, поддерживая стабильную мощность генерации и снижая расход топлива на 2% за счет оптимизации потока.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными модулями контроллера потока конкурентов (например, Emerson Rosemount 3051S, Siemens SITRANS F), FOXBORO FCM100E имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO FCM100E):
| Параметр сравнения | FOXBORO FCM100E | Конкурентные модели |
|---|---|---|
| Точность измерения | ±0.1% FS | ±0.2–0.5% FS |
| Время отклика регулирования | ≤ 50 мс | ≤ 100–200 мс |
| Поддерживаемые типы расходомеров | Все основные (электромагнитные, вихревые, корбиные и т.д.) | 2–3 типа (требуют адаптеров для других) |
| Совместимость с Foxboro I/A Series | Прямая (через Foxboro Protocol) | Требует дополнительного шлюза |
| Гарантийный срок | До 5 лет | 2–3 года |
Рекомендации по выбору
Выбирайте FOXBORO FCM100E, если вам нужно:
- Точное регулирование потока (±0.1% FS) для критических процессов (нефтегаз, химия, энергетика), где отклонения могут привести к браку или авариям.
- Универсально управлять разными типами расходомеров (электромагнитными, вихревыми, корбиными) без использования дополнительных адаптеров — экономически выгодно для предприятий с смешанным парком оборудования.
- Интегрировать модуль в существующую систему Foxboro I/A Series (FOXBORO CP40B, FOXBORO FBM241) без сложной конфигурации — операторы работают с единым DCS-интерфейсом.
- Работать в суровых условиях (температуры -40 °C до +70 °C, промывные зоны) — выбирайте опциональную версию IP65 для защиты от влаги и пыли.
Не рекомендуйте FOXBORO FCM100E для простых процессов с низкими требованиями к точности (например, подача воды в промышленные ванны), где достаточно модулей с точностью ±1% FS — в таких случаях более экономичными будут базовые модели. Перед покупкой обязательно проверьте по ссылке на FOXBORO FCM100E соответствие диапазона измерения и типом вашего расходомера.
Примечания к эксплуатации FOXBORO FCM100E
- Калибровка: Раз в 6 месяцев выполняйте калибровку FOXBORO FCM100E с использованием эталонного расходомера (например, Foxboro Calibration Standard) — это поддерживает точность ±0.1% FS. Калибровку можно выполнить через ПО Foxboro Control Builder: подключите эталон, запустите процедуру автоматической калибровки, и модуль обновит параметры в течение 5 минут.
- Подключение расходомера: При подключении электромагнитных или вихревых расходомеров к FOXBORO FCM100E используйте экранированные витые пары (категория Cat5e) для аналоговых сигналов — экран заземлите с одного конца (у модуля), чтобы избежать циркуляционных токов и искажений сигнала. Для умных расходомеров с HART подключите RS-485 порт и настройте адрес устройства в ПО.
- Мониторинг состояния: Регулярно проверяйте индикаторы статуса FOXBORO FCM100E — зеленый свет означает нормальную работу, желтый — предупреждение (например, снижение точности), красный — авария (неисправность модуля или расходомера). При желтом или красном сигнале используйте функцию “логирования событий” в DCS для анализа причин (например, отклонение температуры в линии потока) и устраните проблему в течение 1 часа, чтобы избежать влияния на производство.
- Питание: Подключайте FOXBORO FCM100E к стабильному источнику питания 24 В DC (например, модуль FOXBORO P0916VB) или используйте опциональный адаптер 100–240 В AC. Для критических процессов подключите модуль к ИБП (непрерывный источник питания) — отключение питания приведет к потере контроля над потоком, что может привести к аварии.
- Хранение: Неиспользуемый FOXBORO FCM100E храните в оригинальной упаковке в сухом месте при температуре от -20 °C до +50 °C, защищая от прямого солнечного света, пыли и механических повреждений. Избегайте контакта с химическими веществами (масло, кислоты) — это может привести к окислению контактов и снижению изоляционной прочности.
