Первым делом стоит представить современный контроллер локального уровня для системы DCS FOXBORO I/A Series — FOXBORO FCM100ET, разработанный для управления средними и мелкими промышленными процессами (например, регулировка насосов, клапанов, небольших реакторов) с высокой надежностью и гибкостью. Этот контроллер сочетает в себе компактный дизайн, расширенную поддержку модулей и интеграцию с современными сетевыми протоколами, что делает его идеальным для объектов, где требуется локальное управление с возможностью подключения к верхним системам SCADA/MES. Ссылка на продукт FOXBORO FCM100ET будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO FCM100ET широко используется в нефтегазовой, пищевой и фармацевтической промышленности — где требуется точное регулирование параметров и удобство обслуживания.
Описание продукта

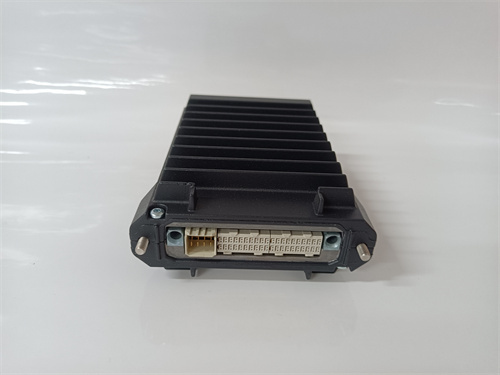

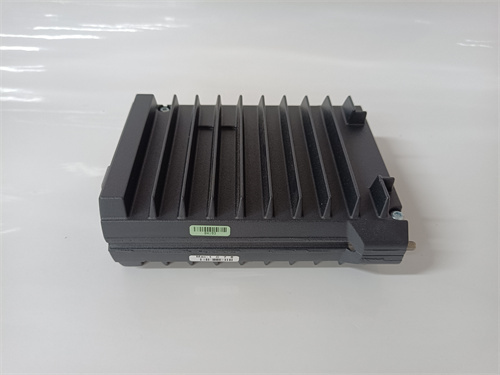

FOXBORO FCM100ET — это промышленный контроллер локального управления от FOXBORO, относящийся к семейству I/A Series, предназначенный для мониторинга, регулировки и логического контроля промышленных процессов. Контроллер FOXBORO FCM100ET базируется на энергоэффективном промышленном процессоре с частотой 800 МГц и 1 ГБ оперативной памяти, что обеспечивает обработку до 5 000 тегов данных в режиме реального времени (обновление ≤2 мс для критических сигналов). Компактный модульный дизайн FOXBORO FCM100ET позволяет подключать до 4 расширяющих модулей (например, FOXBORO FBM201 для аналоговых входов, цифровые выходные модули) и интегрироваться в существующие шкафы DCS без лишнего пространства.
Ключевые особенности FOXBORO FCM100ET:
- Гибкая поддержка модулей и сигналов: FOXBORO FCM100ET полностью совместим с широким рядом модулей FOXBORO I/A Series — аналоговые входы (FOXBORO FBM201), цифровые входы/выходы (например, FBM207), модули интерфейса (FOXBORO P0960AH) и распределители питания (FOXBORO P0923DB). Это позволяет адаптировать контроллер к любым типам сигналов: токовые (4–20 мА DC), напряжностные (0–10 В DC) и цифровые (dry contact), что устраняет необходимость использования дополнительных адаптеров. Например, при управлении небольшим реактором FOXBORO FCM100ET может подключить FOXBORO FBM201 (для датчиков температуры/давления) и цифровой модуль (для управления насосом), обеспечивая комплексное регулирование процесса.
- Высокая производительность и реальное управление: Процессор FOXBORO FCM100ET поддерживает выполнение стандартных и кастомных алгоритмов регулирования — PID (включая cascade, ratio и feedforward режимы), логических функций (ladder logic, function block diagrams) и арифметических операций с минимальной задержкой. Это позволяет контроллеру мгновенно реагировать на изменения процессов: например, при падении уровня жидкости в резервуаре FOXBORO FCM100ET увеличивает скорость насоса через цифровой выходной модуль, основываясь на данных от FOXBORO FBM201 (датчик уровня), предотвращая пустой ход насоса. Благодаря 1 ГБ RAM контроллер может сохранять исторические данные за 12 часов — для быстрого анализа сбоев и оптимизации процессов.
- Расширенная сетевая интеграция: FOXBORO FCM100ET оснащен современными интерфейсами для связи с внешними системами:
- Ethernet 10/100/1000 Мбит/с: Поддержка протоколов OPC UA, Modbus TCP и Ethernet/IP — для подключения к операторским панелям FOXBORO FCP280, SCADA-системам (например, Siemens WinCC, Schneider Citect) и другим контроллерам FOXBORO (например, FOXBORO H90) в распределенной сети.
- Serial-порт RS485: Для подключения старых устройств (датчиков с Modbus RTU) и локального обслуживания через ноутбук.
Это делает FOXBORO FCM100ET универсальным для как автономного локального управления, так и интеграции в глобальную систему DCS.
- Надежность и компактность: FOXBORO FCM100ET разработан с учетом требований промышленной эксплуатации:
- Компактный дизайн: Ширина корпуса только 1 модуль (18 мм при монтаже на DIN-рейку) — экономит пространство в шкафах, особенно актуально для объектов с ограниченным местом (например, мобильные насосные станции).
- Устойчивость к внешним факторам: Работа в диапазоне температур -25 °C до +65 °C, влажности 5–95% (без конденсации) и защита от вибраций (до 10 Гц) — соответствует классу IP20 для корпуса, что позволяет устанавливать контроллер в суровых условиях без дополнительной защиты.
- Самодиагностика: Встроенная система диагностики контролирует состояние процессора, памяти, интерфейсов и подключенных модулей (например, FOXBORO FBM201), отправляя алерты через Ethernet или на локальный индикатор при неисправностях (например, отказ канала, перегрузка модуля).
- Удобство конфигурации и обслуживания: Конфигурация FOXBORO FCM100ET осуществляется через стандартное ПО FOXBORO I/A Series Engineering Toolkit — графический интерфейс с предустановленными блоками алгоритмов (PID, логика) позволяет инженерам создавать схемы управления за несколько часов, без написания низкоуровневого кода. При обслуживании контроллер поддерживает обновление прошивки “на лету” (без отключения питания) и резервное копирование конфигурации в облако или локальный диск — снижая время простоя при модернизации.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Контроллер локального управления FOXBORO I/A Series |
| Модель | FOXBORO FCM100ET |
| Процессор | Промышленный, 800 МГц |
| Оперативная память | 1 ГБ DDR4 |
| Хранилище данных | 4 ГБ eMMC (для конфигурации и исторических данных) |
| Поддерживаемые теги | До 5 000 тегов (обновление ≤2 мс для критических сигналов) |
| Интерфейсы | 1x Ethernet 10/100/1000 Мбит/с, 1x RS485, 1x шлейф для модулей расширения |
| Протоколы коммуникации | OPC UA, Modbus TCP/RTU, Ethernet/IP, FOXBORO I/A Series Protocol |
| Поддерживаемые модули | FOXBORO FBM201 (AI), FBM207 (DI/DO), P0960AH (интерфейс), P0923DB (питание) |
| Питание | 24 В DC ±15% (20,4–27,6 В DC), потребление max 1,5 А |
| Диапазон эксплуатации | Температура -25 °C до +65 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка (ширина 1 модуль — 18 мм), уровень защиты IP20 |
| Совместимость | FOXBORO FBM201, P0923DB, FCP280, H90; SCADA-системы (WinCC, Citect) |
Точные спецификации уточняются по ссылке на FOXBORO FCM100ET.
Преимущества и особенности
- Компактность: Ширина 18 мм — экономит пространство в шкафах, идеально для мелких объектов;
- Гибкость: Подключение до 4 модулей FOXBORO — адаптация к любым типам сигналов (аналоговые, цифровые);
- Современная интеграция: Поддержка OPC UA и Ethernet/IP — легкое подключение к SCADA/MES и другим контроллерам;
- Надежность: Работа в диапазоне -25 °C до +65 °C и высокий класс стабильности — подходит для суровых условий;
- Удобство конфигурации: Графическое ПО FOXBORO I/A Series Engineering Toolkit — быстрое создание схем управления.
Примеры применения в отраслях
-
Нефтегаз (промежуточные посты):
На нефтепроводном промежуточном посте FOXBORO FCM100ET управляет системой контроля давления: контроллер подключает FOXBORO FBM201 (для 2 датчиков давления — входной и выходной на посте) и цифровой модуль (для управления электромагнитным клапаном). При превышении давления выше установленного лимита FOXBORO FCM100ET открывает клапан через цифровой выход, а данные о давлении и состоянии клапана передаются через Ethernet в центральную SCADA-систему. Компактный дизайн FOXBORO FCM100ET позволяет монтировать его в небольшом шкафу на посте, без необходимости крупного оборудования.
-
Пищевая промышленность (линии розлива):
В пищевом заводе FOXBORO FCM100ET контролирует линию розлива сока в бутылки: контроллер принимает сигналы от датчика уровня в бункере (через FOXBORO FBM201, 4–20 мА DC) и датчика скорости конвейера (цифровой сигнал), регулирует скорость насоса розлива через аналоговый выход и блокирует линию при превышении уровня в бутылке (через цифровой вход от датчика заполнения). Благодаря поддержке OPC UA FOXBORO FCM100ET передает данные о производительности (количество бутылок/час) в MES-систему для учета производства.
-
Фармацевтика (лабораторные реакторы):
В фармацевтическом лаборатории FOXBORO FCM100ET управляет небольшим реактором для синтеза лекарственных веществ: контроллер подключает FOXBORO FBM201 (датчики температуры, pH и давления), аналоговый выходной модуль (для регулировки нагревателя) и цифровой модуль (для открытия/закрытия клапанов подачи реагентов). FOXBORO FCM100ET выполняет алгоритм PID для поддержания стабильной температуры (±0,1 °C) и логику последовательного добавления реагентов, а исторические данные о процессе сохраняются в eMMC для подтверждения соответствия ГОСТ.
Сравнение с конкурентами
| Параметр | FOXBORO FCM100ET | Конкурентные модели (Siemens S7-1200 CPU 1214C, ABB AC500-eCo) |
|---|---|---|
| Количество тегов | До 5 000 | Siemens — До 3 000; ABB — До 4 000 |
| Задержка обработки | ≤2 мс (критические сигналы) | Siemens — ≤3 мс; ABB — ≤2,5 мс |
| Поддерживаемые модули | До 4 (включая FOXBORO FBM201) | Siemens — До 3; ABB — До 4 |
| Протоколы | OPC UA, Modbus TCP/RTU, Ethernet/IP | Siemens — PROFINET, Modbus; ABB — Modbus, OPC UA |
| Размеры (DIN-ширина) | 1 модуль (18 мм) | Siemens — 2 модуля (36 мм); ABB — 1 модуль (18 мм) |
| Совместимость с FOXBORO | Прямая (FBM201, P0923DB, FCP280) | Siemens — Требует шлюза; ABB — Частичная |
Советы по выбору и предостережения
Советы по выбору
- Оцените масштаб процесса: Для процессов с ≤5 000 тегов и локальным управлением FOXBORO FCM100ET — экономичнее, чем мощные контроллеры (например, FOXBORO H90);
- Проверьте требуемые модули: Если нужны аналоговые входы (для датчиков), убедитесь в совместимости с FOXBORO FBM201 — контроллер поддерживает это стандартно;
- Интеграция с SCADA: Если требуется передача данных в верхние системы, выбирайте FOXBORO FCM100ET с поддержкой OPC UA — это современный протокол для безопасной передачи данных.
Предостережения
- Не превышайте лимит модулей: Подключайте не более 4 расширяющих модулей — превышение нагрузки снижает скорость обработки данных;
- Используйте стабильное питание: Подключайте FOXBORO FCM100ET к блокам питания с защитой (например, FOXBORO P0916GG) — колебания напряжения >±15% могут привести к сбоям;
- Регулярно архивируйте данные: Создавайте резервные копии конфигурации и исторических данных — это ускорит восстановление при потере информации;
- Избегайте монтажа близко к помеховым источникам: Размещайте FOXBORO FCM100ET на расстоянии >50 см от электродвигателей или частотных преобразователей — это снижает влияние электромагнитных помех на Ethernet-интерфейс.
