Описание
Общее описание продукта

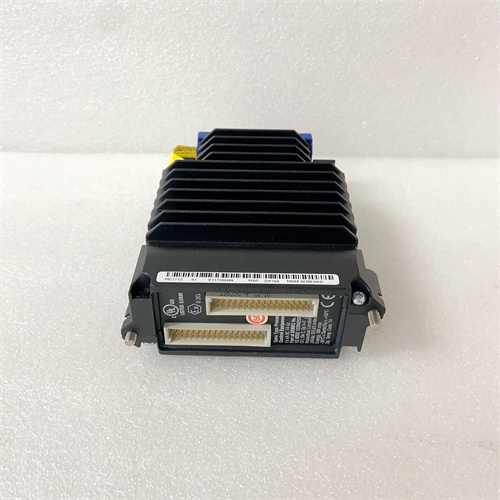

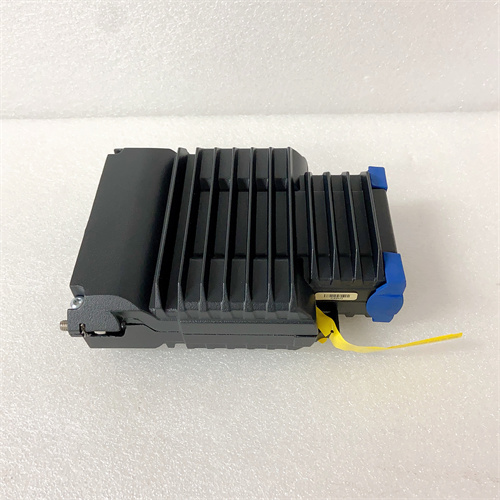

Основным объектом рассмотрения — FOXBORO FCM10E (ссылка на продукт: [вставить ссылку]). Это промышленный модуль управления полевыми устройствами (Fieldbus Interface Module) компании Foxboro (специализирующейся на автоматизации процессов в нефтегазовой, химической и энергетической промышленности), разработанный для интеграции с контроллерами Foxboro I/A Series DCS и полевыми устройствами с поддержкой протоколов HART, FOUNDATION Fieldbus и Profibus PA. FOXBORO FCM10E специализируется на надежной коммуникации между центральным контроллером и сенсорами/исполнителями (датчиками давления, температуры, расхода, регулирующими клапанами) в распределенных производственных линиях, обеспечивая передачу данных в режиме реального времени и возможность дистанционной конфигурации полевого оборудования. Благодаря модульности, сертификации по стандартам промышленной коммуникации и глубокой интеграции с экосистемой Foxboro, FOXBORO FCM10E стал ключевым компонентом в проектах, где гибкость и масштабируемость автоматизированных систем напрямую влияют на эффективность производства. Особенно ценной является его совместимость с устаревшими и современными полевыми устройствами, а также возможность работы в суровых промышленных условиях, что делает модуль идеальным для модернизации существующих DCS и создания новых распределенных систем управления.
Технические параметры продукта
- Тип устройства: Модуль интерфейса Fieldbus для контроллеров Foxboro I/A Series DCS
- Назначение: Коммуникация с полевыми устройствами, передача данных в DCS, дистанционная конфигурация и диагностика полевого оборудования
- Поддерживаемые протоколы Fieldbus:
- Основные протоколы: FOUNDATION Fieldbus H1 (31,25 кбит/с), Profibus PA (31,25 кбит/с)
- Дополнительные протоколы: HART (интеграция с HART-совместимыми устройствами через Fieldbus)
- Количество портов: 2 независимиых Fieldbus-порта (каждой портом поддерживает до 32 полевых устройств)
- Электрические характеристики:
- Питание: 24 В DC ±10% (получается от шейна контроллера Foxboro I/A Series), потребляемая мощность ≤ 12 Вт
- Питание для полевых устройств: Через порт FOUNDATION Fieldbus/Profibus PA — 9–32 В DC, максимальный ток на порт ≤ 500 мА (для питания 2-х проводных устройств)
- Изоляция: Галваническая изоляция 2500 В AC между портами, между модулем и шиной DCS
- Класс безопасности: Согласно IEC 61010-1 (электробезопасность), ATEX II 3G Ex nA IIC T4 (для зон 2)
- Операционные условия:
- Рабочая температура: от -10 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 160 мм × 130 мм × 50 мм (стандартный размер для модулей Foxboro I/A Series)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах DCS)
- Монтаж: Разъемное крепление к шейну контроллера Foxboro I/A Series
- Дополнительные функции: LED-индикаторы состояния каждого порта и коммуникации, онлайн-диагностика полевых устройств через ПО Foxboro Control Environment (FCE), логирование ошибок (последние 100 записей), поддержка горячей замены (hot-swap) модуля, сертификации CE, UL, FOUNDATION Fieldbus Certified и ISO 9001
Преимущества и особенности
- Многовалютность протоколов и гибкость интеграции: Поддержка FOUNDATION Fieldbus, Profibus PA и HART делает FOXBORO FCM10E универсальным для разных типов полевого оборудования — например, на нефтегазовой площадке он интегрирует датчики давления с FOUNDATION Fieldbus, регулирующие клапаны с Profibus PA и аналоговые сенсоры с HART-поддержкой, объединяя их в единую систему управления через DCS Foxboro I/A Series. Это избавляет от необходимости использования нескольких специализированных модулей.
- Расширенная диагностика и дистанционная конфигурация: FOXBORO FCM10E позволяет операторам через ПО Foxboro FCE дистанционно настраивать параметры полевых устройств (например, корректировать диапазон измерения датчика расхода) и выявлять неисправности (обрыв кабеля, снижение точности сенсора) без посещения полевых объектов. Это сокращает время простоя и эксплуатационные затраты, особенно на крупных распределенных объектах.
- Высокая надежность и отказоустойчивость: Галваническая изоляция 2500 В AC и устойчивость к электромагнитным помехам делают FOXBORO FCM10E подходящим для эксплуатации в цехах с сильными электромагнитными полями (например, рядом с трансформаторами и компрессорами). Поддержка горячей замены позволяет заменить модуль без остановки DCS, обеспечивая непрерывную работу производства.
- Масштабируемость и совместимость: Каждый порт модуля поддерживает до 32 полевых устройств, а возможность подключения нескольких FOXBORO FCM10E к одному контроллеру позволяет масштабировать систему под растущие потребности — например, при расширении нефтегазовой площадки достаточно добавить новый модуль и подключить дополнительные скважины без замены основного оборудования. Модуль полностью совместим с устаревшими версиями DCS Foxboro I/A Series и современными полевыми устройствами.
- Экономия кабеля и монтажных работ: Использование Fieldbus-протоколов (2-х проводные линии) вместо традиционных аналоговых кабелей reduces количество проводов на объекте — например, на химическом заводе FOXBORO FCM10E заменяет 100+ аналоговых кабелей на 2-х проводные Fieldbus-линии, снижая затраты на монтаж, обслуживание и замену кабелей.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтеперерабатывающие заводы): FOXBORO FCM10E подключен к контроллеру Foxboro I/A Series, интегрируя 64 полевых устройства: 40 датчиков давления и температуры (FOUNDATION Fieldbus), 20 регулирующих клапанов (Profibus PA) и 4 аналоговых сенсоров (HART). Модуль передаёт данные о параметрах перегонных колонн в DCS, а операторы дистанционно корректируют параметры клапанов и диагностируют неисправности датчиков, предотвращая перелив нефти и снижение качества продукции.
- Химическая промышленность (реакторные установки): Модуль управляет коммуникацией между DCS и 32 полевыми устройствами в реакторном блоке: датчиками концентрации реагентов (FOUNDATION Fieldbus), системами охлаждения (Profibus PA) и аварийными клапанами (HART). FOXBORO FCM10E обеспечивает синхронную передачу данных в режиме реального времени, позволяя контроллеру регулировать подачу реагентов и температуру с точностью ±0,5 °C, предотвращая опасные реакции.
- Энергетика (ТЭЦ и ГЭС): FOXBORO FCM10E интегрирует датчики уровня воды в котлах, датчики давления пара и регулирующие клапаны топлива (все с FOUNDATION Fieldbus) с DCS Foxboro I/A Series. Модуль передаёт данные о состоянии вспомогательных систем, а операторы дистанционно диагностируют состояние полевых устройств, своевременно устраняя неисправности и предотвращая остановку котлов.
- Пищевая промышленность (линии производства сахара): Модуль подключен к контроллеру DCS, интегрируя датчики уровня сахарного сиропа (Profibus PA) и регулирующие клапаны конвейеров (HART). FOXBORO FCM10E обеспечивает стабильную коммуникацию в условиях высокой влажности и температуры (+55 °C), а расширенная диагностика позволяет быстро выявлять утечки сиропа по сигналам датчиков уровня.
Сравнение с конкурентами
В таблице ниже представлено сравнение FOXBORO FCM10E с аналогичными модулями интерфейса Fieldbus:
| Параметр | FOXBORO FCM10E | Siemens S7-400 CP 343-5 (6GK7343-5FA01-0XE0) | ABB CI854A (3BSE022363R1) |
|---|---|---|---|
| Поддерживаемые протоколы | FOUNDATION Fieldbus, Profibus PA, HART | Profibus PA, Profinet IO | FOUNDATION Fieldbus, HART |
| Количество портов | 2 (по 32 устройства на порт) | 1 (до 32 устройства на порт) | 2 (по 32 устройства на порт) |
| Совместимость с DCS | Foxboro I/A Series | Siemens PCS 7 | ABB 800xA |
| Горячая замена | Да | Да | Да |
| Цена (примерная) | Средняя–Высокая | Высокая | Высокая |
Ключевые различия: FOXBORO FCM10E выделяется поддержкой трех ключевых протоколов (FOUNDATION Fieldbus, Profibus PA, HART) и двумя портами по сравнению с аналогом Siemens (только два протокола, один порт). ABB CI854A не поддерживает Profibus PA, что ограничивает его применение с оборудованием этого протокола. Для проектов с контроллерами Foxboro I/A Series и требуемой интеграцией разных типов полевого оборудования FOXBORO FCM10E является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с DCS и полевыми устройствами: FOXBORO FCM10E полностью совместим с контроллерами Foxboro I/A Series. Если в проекте используется оборудование с Profibus PA и FOUNDATION Fieldbus одновременно, модуль — идеальный выбор. Для DCS Siemens PCS 7 лучше выбрать Siemens CP 343-5, а для ABB 800xA — ABB CI854A.
- Оцените количество полевых устройств: Каждый порт FOXBORO FCM10E поддерживает до 32 устройства, поэтому для проектов с ≤ 64 устройств достаточно одного модуля. Для больших систем (> 64 устройства) подключите несколько модулей через шину DCS — они автоматически синхронизируются.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 90% стабильность FOXBORO FCM10E (-10 °C до +60 °C) гарантирует надежность. Для экстремальных условий (температура < -10 °C) рекомендуется дополнительная термостатизация шкафа DCS.
- Определите требуемые функции диагностики: Если нужна расширенная диагностика полевых устройств (например, прогнозирование выхода из строя сенсоров), FOXBORO FCM10E с интеграцией в ПО Foxboro FCE подходит лучше, чем аналоги с базовыми диагностическими функциями.
Меры предосторожности
- Соблюдайте правила подключения Fieldbus-линий: Перед подключением кабелей проверьте соответствие их требованиям протокола (например, тип кабеля для FOUNDATION Fieldbus — специфический витой пар с экранированием). Не превышайте длину линии (до 1900 м для FOUNDATION Fieldbus) — это приведет к искажению сигнала и нестабильной работе FOXBORO FCM10E.
- Отключите DCS при монтаже/замене модуля: 尽管 модуль поддерживает горячую замену, при первом монтаже или замене на объекте с критическими процессами отключите источник питания DCS — это предотвращает риск короткого замыкания и повреждения контроллера.
- Регулярно обновляйте прошивку и ПО: Скачивайте актуальные версии прошивки FOXBORO FCM10E и ПО Foxboro FCE с официального сайта — обновления исправляют ошибки в работе протоколов, улучшают стабильность и добавляют новые функции диагностики.
- Используйте только сертифицированное полевое оборудование: Для избежания конфликтов в коммуникации подключайте только FOUNDATION Fieldbus/Profibus PA/HART сертифицированные устройства — несертифицированное оборудование может привести к блокировке портов модуля.
- Контролируйте индикаторы и логи ошибок: Регулярно проверяйте LED-индикаторы портов (зеленый — нормальная коммуникация, желтый — предупреждение, красный — ошибка) и анализируйте логи через Foxboro FCE. Устраняйте причины неисправностей (обрыв кабеля, неисправное полевое устройство) своевременно — задержки могут привести к аварийным ситуациям.
