Описание
Общая информация о продукте и ссылка
Первым делом стоит представить высокопроизводительный локальный контроллер для системы DCS FOXBORO I/A Series — FOXBORO FCM10EF, разработанный для управления сложными промышленными процессами среднего масштаба (регуляция реакторов, насосных станций, линий конвейеризации) с повышенными требованиями к надежности и быстродействию. Этот контроллер сочетает в себе мощное вычислительное ядро, расширенные возможности подключения модулей и поддержку современных протоколов коммуникации, что делает его идеальным для интеграции в распределенные системы автоматизации. Ссылка на продукт FOXBORO FCM10EF будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO FCM10EF широко используется в нефтегазовой, химической и энергетической промышленности — где точность и скорость реакции контроллера критически важны для безопасного и эффективного производства.
Описание продукта

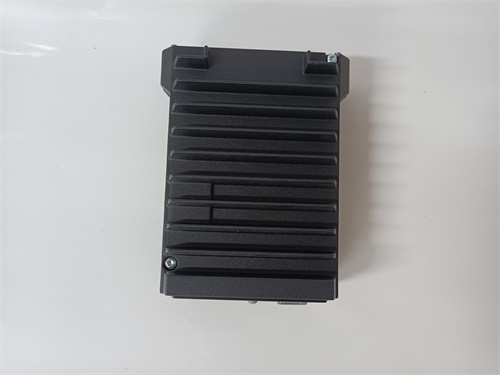

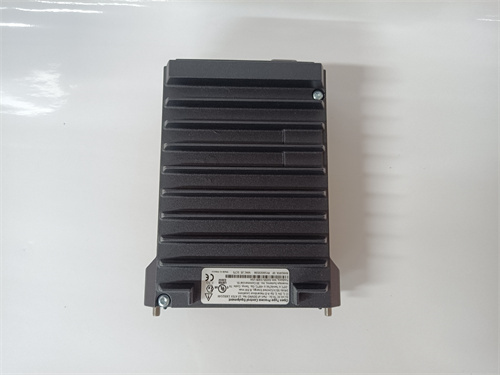

FOXBORO FCM10EF — это промышленный контроллер локального уровня от FOXBORO, относящийся к семейству I/A Series, предназначенный для реализации сложных алгоритмов регулирования и логического контроля промышленных процессов. Контроллер FOXBORO FCM10EF базируется на многоядерном процессоре с частотой 1,5 ГГц и 2 ГБ оперативной памяти, что обеспечивает обработку до 8 000 тегов данных в режиме реального времени (обновление ≤1 мс для критических сигналов). Модульный дизайн FOXBORO FCM10EF позволяет подключать до 8 расширяющих модулей (например, FOXBORO FBM201 для аналоговых входов, FOXBORO FBM202 для цифровых выходов), что адаптирует его к специфическим требованиям каждого производства.
Ключевые особенности FOXBORO FCM10EF:
- Мощная вычислительная платформа и алгоритмы регулирования: Процессор FOXBORO FCM10EF поддерживает выполнение как стандартных алгоритмов (PID, cascade, ratio), так и кастомных логических функций (function block diagrams, structured text) с минимальной задержкой. Это позволяет контроллеру мгновенно реагировать на изменения параметров процесса — например, при внезапном изменении давления в нефтепроводе FOXBORO FCM10EF корректирует положение клапана через подключенный модуль FOXBORO FBM202 за несколько миллисекунд, предотвращая аварийные ситуации. Благодаря 2 ГБ RAM контроллер может сохранять исторические данные за 48 часов, что упрощает анализ сбоев и оптимизацию процессов.
- Расширенная коммуникация и интеграция: FOXBORO FCM10EF оснащен современными интерфейсами для связи с внешними системами и модулями:
- 2 Ethernet-порта 10/100/1000 Мбит/с: Поддержка протоколов Modbus TCP, OPC UA, Ethernet/IP для подключения к SCADA-системам, операторским панелям FOXBORO FCP280 и другим контроллерам (например, FOXBORO H90) в составе распределенной сети DCS.
- Шлейфный интерфейс: Подключение к модулям расширения FOXBORO (FOXBORO FBM201, FOXBORO L0130AD) с возможностью передачи данных и питания модулей.
- RS485-порт: Для совместимости со старыми устройствами (датчики с Modbus RTU) и локального обслуживания через ноутбук.
Это делает FOXBORO FCM10EF универсальным для как автономного управления, так и интеграции в глобальную систему автоматизации.
- Отказоустойчивость и защита: Контроллер FOXBORO FCM10EF разработан с учетом требований промышленной надежности (класс MTBF >150 000 часов):
- Режим redundancy: Поддержка работы в паре с резервным контроллером FOXBORO FCM10EF — при отказе основного устройства резервный автоматически переключается за ≤50 мс, без потери данных или остановки процесса. Это критично для объектов с нулевым допуском к простою (например, нефтеперерабатывающие заводы).
- Защита от внешних факторов: Корпус с уровнем защиты IP20, устойчивость к вибрациям (до 10 Гц) и температурным колебаниям (-25 °C до +70 °C), что позволяет монтировать контроллер в суровых условиях без дополнительной защиты.
- Самодиагностика: Встроенная система контроля состояния процессора, памяти, интерфейсов и подключенных модулей, отправляющая алерты в операторскую систему при обнаружении неисправностей (например, отказ Ethernet-порта или сбой в FOXBORO FBM201).
- Удобство конфигурации и обслуживания: Настройка FOXBORO FCM10EF осуществляется через ПО FOXBORO I/A Series Engineering Toolkit с графическим интерфейсом, что позволяет инженерам создавать алгоритмы управления без написания кода. Контроллер поддерживает обновление прошивки “на лету” (без отключения питания) и автоматическое резервное копирование конфигурации, что снижает время простоя при модернизации.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Локальный контроллер процессов FOXBORO I/A Series |
| Модель | FOXBORO FCM10EF |
| Процессор | Многоядерный, 1,5 ГГц |
| Оперативная память | 2 ГБ DDR4 |
| Хранилище данных | 16 ГБ SSD (конфигурация + исторические данные) |
| Поддерживаемые теги | До 8 000 (обновление ≤1 мс для критических) |
| Интерфейсы | 2x Ethernet 10/100/1000 Мбит/с, 1x RS485, 1x шлейф для модулей |
| Протоколы | Modbus TCP/RTU, OPC UA, Ethernet/IP, FOXBORO I/A Protocol |
| Redundancy | Поддерживается (переключение ≤50 мс) |
| Питание | 24 В DC ±15%, потребление max 2 А |
| Диапазон эксплуатации | Температура -25 °C до +70 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка или шлейфная панель FOXBORO, IP20 |
| Совместимость | Модули FOXBORO FBM201, FBM202, L0130AD, P0923DB; контроллеры H90 |
Точные спецификации уточняются по ссылке на FOXBORO FCM10EF.
Преимущества и особенности
- Высокая производительность: Обработка до 8 000 тегов с обновлением ≤1 мс — подходит для сложных процессов;
- Отказоустойчивость: Режим redundancy и высокий MTBF (>150 000 часов) — минимальное время простоя;
- Гибкая интеграция: Поддержка современных протоколов и возможность подключения 8 модулей — адаптация к любым задачам;
- Устойчивость к условиям: Работа в диапазоне -25 °C до +70 °C — идеально для суровых промышленных сред;
- Удобство настройки: Графическое ПО FOXBORO — быстрое создание алгоритмов без кода.
Примеры применения в отраслях
-
Нефтегаз (насосные станции):
На удаленной насосной станции FOXBORO FCM10EF управляет 4 насосами повышения давления: контроллер принимает данные от 8 датчиков давления и температуры через FOXBORO FBM201, выполняет алгоритмы PID для регулировки скорости насосов (через FOXBORO FBM202) и передает данные в центральную SCADA через Ethernet. Режим redundancy FOXBORO FCM10EF гарантирует, что при отказе контроллера процесс продолжает работать, а аварийные ситуации предотвращаются автоматически.
-
Химическая промышленность (реакторные линии):
В реакторе синтеза пластика FOXBORO FCM10EF регулирует температуру, давление и дозировку реагентов: подключенные модули FOXBORO FBM223 (AI/AO) передают сигналы от датчиков, а контроллер выполняет кастомный алгоритм fuzzy logic для стабильного ведения процесса. Благодаря быстрой реакции (≤1 мс) FOXBORO FCM10EF предотвращает превышение критических параметров, что важно для качества продукции.
-
Энергетика (водoelectric станции):
В водoelectric станции FOXBORO FCM10EF управляет турбиной и системой регулировки уровня воды: через FOXBORO L0130AD (DI) получает сигналы от датчиков положения клапанов, а через FOXBORO FBM202 (DO) отправляет команды на их регулировку. Данные о мощности генерации передаются в MES-систему через OPC UA, что позволяет оптимизировать эксплуатацию станции.
Сравнение с конкурентами
| Параметр | FOXBORO FCM10EF | Конкурентные модели (Siemens S7-1516F, ABB AC 800M) |
|---|---|---|
| Количество тегов | До 8 000 | Siemens — До 6 000; ABB — До 7 000 |
| Время переключения redundancy | ≤50 мс | Siemens — ≤100 мс; ABB — ≤70 мс |
| Интерфейсы | 2 Ethernet + RS485 | Siemens — 1 Ethernet + PROFINET; ABB — 2 Ethernet |
| Температурный диапазон | -25 °C до +70 °C | Siemens — -10 °C до +60 °C; ABB — -20 °C до +65 °C |
| Совместимость с FOXBORO | Прямая (FBM201, FBM202, H90) | Siemens — Требует шлюза; ABB — Частичная |
Советы по выбору и предостережения
Советы по выбору
- Оцените сложность процесса: Для систем с 4 000–8 000 тегов и требуемой задержкой ≤1 мс FOXBORO FCM10EF — оптимальный выбор;
- Требуется отказоустойчивость: Если остановка процесса критична (нефтегаз, химия), выбирайте контроллер с режимом redundancy (стандартно в FOXBORO FCM10EF);
- Интеграция с внешними системами: Проверьте поддержку нужных протоколов (например, OPC UA для SCADA) — FOXBORO FCM10EF покрывает большинство современных стандартов.
Предостережения
- Не превышайте лимит модулей: Подключайте не более 8 модулей расширения — перегрузка снижает скорость обработки данных;
- Используйте стабильное питание: Подключайте к блокам питания с защитой (например, FOXBORO P0916Js) — колебания напряжения >±15% повлияют на стабильность;
- Регулярно обновляйте прошивку: Используйте только официальные обновления через FOXBORO I/A Series Engineering Toolkit — неофициальные версии могут привести к сбоям;
- Обеспечьте охлаждение: В условиях температуры >60 °C используйте принудительное охлаждение шкафа — это предотвращает перегрев контроллера и снижение его срока службы.
