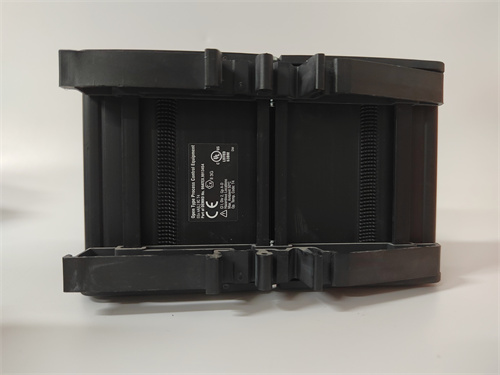

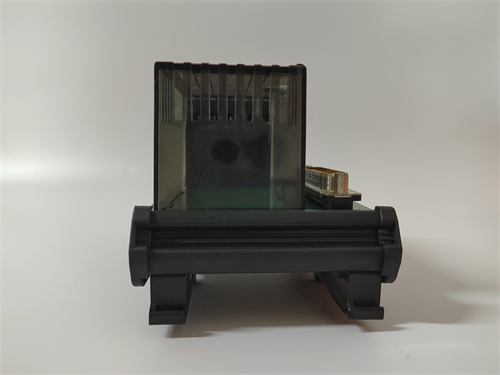

FOXBORO J0201LC

Описание

Общая характеристика продукта FOXBORO J0201LC

Технические параметры FOXBORO J0201LC

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль аналогового ввода (AI) для систем Foxboro;
  • Совместимые системы: Foxboro I/A Series DCS, Foxboro Evo DCS, датчики Foxboro (например, давления IDP10, температуры RTD20, уровня 8732);
  • Количество каналов: 8 независимых аналоговых входов (каждой настраиваемый под тип сигнала);
  • Поддерживаемые типы сигналов:
    • Токовые: 4–20 мА (пассивные/активные датчики);
    • Напряжностные: 0–10 В DC, ±5 В DC, 1–5 В DC;
    • Дополнительно: Поддержка RTD (Pt100, Pt1000) и термокуплей (типы J, K, T) через адаптеры.
  • Питание: DC 24 В (совместимо с модулем питания Foxboro P0914HA).
• Параметры точности и обработки сигнала:
  • Точность измерения:
    • Для 4–20 мА: ±0,05% от полного диапазона;
    • Для 0–10 В DC: ±0,07% от полного диапазона;
    • Для RTD Pt100: ±0,1% от измеренного значения (в диапазоне -200 °C до +850 °C);
  • Разрешение: 24 бит — высокая детализация малых изменений параметров (например, отклонение давления на 0,01 МПа);
  • Фильтрация помех: Настраиваемый цифровой фильтр (0,1–100 с) — защита от импульсных помех от электродвигателей или трансформаторов;
  • Время обновления: 100 мс на все каналы — быстрая передача данных для реалтайм-контроля.
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 800 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4) — устойчивость к радиочастотным помехам;
    • Защита от короткого замыкания: Ограничение тока до 30 мА (для токовых каналов) с сигнализацией в DCS;
    • Защита от перепадов напряжения: Автоматическое регулирование при DC 18–30 В;
  • Изоляция: 2500 В RMS между каналами, между каналами и землей — предотвращение кросс-интерференций.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы Foxboro);
  • Материал корпуса: Пластик UL94 V-0 (огнезащитный) с металлической пластиной для теплоотвода;
  • Размеры: 120 мм (ширина) × 150 мм (высота) × 40 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация состояния каждого канала (зеленый — нормальный, красный — ошибка).

Преимущества и особенности FOXBORO J0201LC

1. Высокая точность и поддержка разных сигналов: Точность ±0,05% для токовых сигналов и поддержка RTD/термокуплей (через адаптеры) делают FOXBORO J0201LC универсальным для измерения разных параметров — например, в нефтегазовой станции он может обрабатывать сигналы от датчиков давления (4–20 мА) и температуры (Pt100) через один модуль, упрощая схему подключения.
2. Интеграция с системами Foxboro и диагностика: FOXBORO J0201LC автоматически синхронизируется с DCS Foxboro I/A Series и Evo — через ПО Foxboro Control Suite можно настраивать фильтры, проверять состояние каналов и архивировать данные. При ошибке (например, короткое замыкание в канале) модуль отправляет детальный сигнал в DCS, что позволяет операторам быстро локализовать проблему (время диагностики сокращается на 40% по сравнению с универсальными модулями).
3. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +70 °C и класс EMC 4 позволяют FOXBORO J0201LC работать в агрессивных средах — например, на северных трубопроводах (зимняя температура -20 °C) или в химических цехах (летняя температура +65 °C), где стандартные модули аналогового ввода выходят из строя.
4. Компактность и экономия места: 8 каналов в одном компактном модуле (120×150×40 мм) экономят место в шкафах Foxboro — он заменяет два модуля по 4 канала, снижая затраты на монтаж и эксплуатацию. Металлическая пластина для теплоотвода предотвращает перегрев при плотном монтаже.
5. Совместимость с датчиками Foxboro: Оптимизация для датчиков Foxboro (IDP10, RTD20) гарантирует максимальную точность передачи сигнала — например, при подключении датчика давления Foxboro IDP10 модуль автоматически распознаёт его параметры и настраивает диапазон измерения, без необходимости ручной калибровки.

Примеры применения FOXBORO J0201LC в различных отраслях

• Нефтегазовая отрасль (трубопровод нефти): На трубопроводе FOXBORO J0201LC обрабатывает сигналы от 6 датчиков давления Foxboro IDP10 (4–20 мА, диапазон 0–10 МПа) и 2 датчиков температуры RTD20 (Pt100, -50 °C до +150 °C). Данные передаются в DCS Foxboro Evo — при превышении давления >9 МПа активируется предупреждение, а при >10 МПа — команда закрытия шарового клапана, предотвращая разрыв трубопровода. Точность ±0,05% гарантирует отсутствие ложных срабатываний.
• Химическая промышленность (реакторное оборудование): В заводе FOXBORO J0201LC измеряет уровень жидкости в 4 реакторах через датчики Foxboro 8732 (4–20 мА, 0–5 м) и концентрацию реагентов через датчики с сигналом 0–10 В DC. Модуль фильтрует помех от смесительных агрегатов (фильтр 50 с), сохраняя стабильность сигнала. При падении уровня жидкости <1 м DCS получает сигнал и увеличивает подачу реагента, предотвращая сухой ход реактора.
• Энергетика (котельная ТЭС): В ТЭС FOXBORO J0201LC обрабатывает сигналы от 8 датчиков расхода воды Foxboro (4–20 мА, 0–100 м³/ч). Данные синхронизируются с контроллером котла — при снижении расхода <20 м³/ч автоматически увеличивается подача воды, поддерживая стабильную температуру пара. Защита EMC 4 исключает искажения сигналов от мощных насосов циркуляции.
• Водоснабжение (насосная станция): На станции FOXBORO J0201LC контролирует давление в водопроводной сети через 8 датчиков Foxboro (4–20 мА, 0–1,6 МПа). При падении давления <0,5 МПа модуль сигнализирует DCS, который запускает резервные насосы. Устойчивость к температуре -25 °C позволяет работать в зимние месяцы без дополнительного обогрева шкафа.

Сравнение FOXBORO J0201LC с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании FOXBORO J0201LC

Рекомендации по выбору

1. Совместимость с системами Foxboro: Выбирайте FOXBORO J0201LC если ваша установка работает на DCS Foxboro I/A Series/Evo или датчиках Foxboro — это гарантирует автоматическую интеграцию, отсутствие несовместимости и поддержку всех функций (изоляция, фильтрация).
2. Безопасно-критические процессы: Для трубопроводов нефти/газа, химических реакторов или котлов FOXBORO J0201LC — оптимальный выбор, благодаря высокой точности (±0,05%) и защите EMC 4, предотвращающей аварийные ситуации.
3. Суровые эксплуатационные условия: Если модуль будет работать в диапазоне -25 °C до +70 °C (северные регионы, химические заводы), FOXBORO J0201LC с широким температурным диапазоном — предпочтительнее модулей с ограниченными параметрами.

Меры предостережения

1. Правильная конфигурация каналов: Убедитесь, что тип сигнала (4–20 мА/0–10 В/RTD) на каждом канале FOXBORO J0201LC соответствует типу датчика — неправильная настройка приведёт к искажениям данных или повреждению модуля. Используйте ПО Foxboro Control Suite для конфигурации.
2. Контроль нагрузки входов: Не превышайте максимальный ток 30 мА для токовых каналов — при подключении пассивных датчиков используйте внешние источники питания, совместимые с FOXBORO J0201LC, чтобы избежать перегрузки.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 20 мм между FOXBORO J0201LC и соседними устройствами — при температуре >65 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить точность измерения.
4. Регулярная калибровка: Раз в 6 месяцев калибруйте модуль через специализированное оборудование Foxboro (например, калибратор F725) — проверяйте соответствие измерений эталонным датчикам, чтобы поддерживать параметры ±0,05% и предотвратить дрейф сигнала.
