Описание

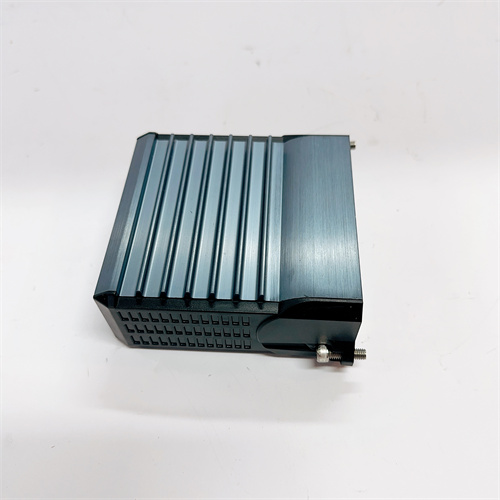

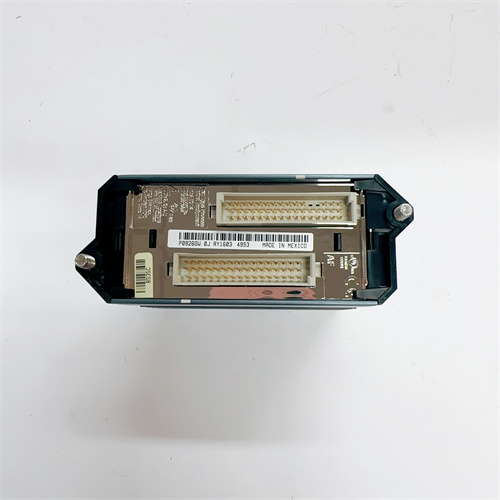

FOXBORO K0141LA-B — это промышленный аналоговый входной модуль из линейки контроллеров Foxboro I/A Series, специализированный для точного сбора и обработки аналоговых сигналов (давление, температура, расход) в критических автоматизированных системах. Его основная функция — преобразовать слабые аналоговые сигналы (4–20 мА, 0–10 В) от датчиков в цифровые данные с высокой метрологической точностью, передавать их в контроллеры Foxboro (например, I/A Series DCS, Evo) и обеспечивать стабильную работу в условиях интенсивных электромагнитных помех. Применяется в энергетике (турбины, котлы), нефтегазовой промышленности (компрессоры, трубопроводы) и химической промышленности (реакторы), где точное измерение параметров определяет безопасность процессов и качество продукции.
Основные функции и ключевые преимущества
Главные достоинства FOXBORO K0141LA-B — высокая точность, глубокая интеграция с Foxboro DCS и адаптация к сложным индустриальным условиям. Модуль оснащен 8 независимыми аналоговыми входами, поддерживающими два основного типа промышленных сигналов:
- Токовые сигналы (4–20 мА): Для датчиков давления, расхода, вибрации — обеспечивают высокую помехоустойчивость, критическую для длинных кабельных трасс (например, между датчиком в трубе трубопровода и контроллером в шкафу на расстоянии >50 м);
- Напряжностные сигналы (0–10 В): Для датчиков температуры, уровня жидкости — удобны для подключения к простым аналоговым устройствам без дополнительного питания (например, термопары с преобразователем сигнала).
Каждый вход имеет настраиваемый диапазон измерения и поддерживает высокоскоростную обработку данных (частота дискретизации 1 кГц), что позволяет FOXBORO K0141LA-B реагировать на быстрые изменения параметров — например, резкое повышение давления в реакторе — за миллисекунды, предотвращая аварийные ситуации.
Отличительной чертой FOXBORO K0141LA-B является глубокая интеграция с Foxboro I/A Series DCS:
- Нативная совместимость: Модуль автоматически распознается контроллером Foxboro при подключении, без необходимости настройки внешних драйверов — сокращает время интеграции и снижает риск ошибок;
- Расширенная диагностика через DCS: Все параметры модуля (состояние входов, количество ошибок, температура компонентов) отображаются в интерфейсе Foxboro I/A Series, позволяя операторам в реальном времени отслеживать работоспособность и выявлять проблемы (например, “вход 4 — сигнал ниже минимального, проверьте датчик давления”).
FOXBORO K0141LA-B оснащен также продвинутыми средствами защиты:
- Галванризация изоляция 2500 В АС: Между входными каналами и системной шиной — предотвращает попадание электромагнитных помех от высоковольтных устройств (трансформаторы, генераторы) и заземляющих токов;
- Защита от перегрузки и короткого замыкания: Каждый вход имеет электронную защиту, автоматически отключающий канал при перегрузке >30 мА или коротком замыкании — предотвращая повреждение модуля и подключенных датчиков;
- Широкий диапазон рабочих температур (-40 °C – +70 °C): Работает стабильно при экстремальных температурах, что критично для северных регионов или систем с перепадами температуры (например, рядом с котлами).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль (Foxboro I/A Series) |
| Количество входов | 8 независимых аналоговых входов |
| Поддерживаемые сигналы | 4–20 мА (токовые); 0–10 В (напряжностные); Настраиваемый диапазон для каждого входа |
| Точность измерения | ±0.02% FS (4–20 мА); ±0.03% FS (0–10 В); Разрешение: 16 бит |
| Частота дискретизации | 1 кГц (на каждый вход) |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | Foxboro proprietary (для связи с I/A Series DCS); Modbus RTU (опционально) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 0–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 12 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Мониторинг турбины Foxboro
В 1500 МВт тепловой электростанции с турбиной Foxboro FOXBORO K0141LA-B собирает данные от 6 преобразователей давления пара (4–20 мА, 0–40 МПа) и 2 датчиков температуры обмоток (0–10 В, 0–1000 °C). Модуль передаёт данные с точностью ±0.02% FS в контроллер Foxboro I/A Series DCS. При превышении давления пара до 38 МПа — DCS автоматически снижает подачу топлива за 100 мс, предотвращая перегрев турбины.
-
Нефтегазовая промышленность: Контроль трубопровода
На газопередающем комплексе FOXBORO K0141LA-B управляет сигналами от 8 преобразователей расхода газа (4–20 мА, 0–5000 м³/ч). Высокая помехоустойчивость (благодаря изоляции 2500 В АС) защищает сигналы от помех от высоковольтных компрессоров. При обнаружении падения расхода ниже нормы — модуль отправляет алерт в DCS, который регулирует шлюзовой клапан для восстановления потока.
-
Химическая промышленность: Управление реактором
В химическом заводе FOXBORO K0141LA-B собирает данные от 4 датчиков концентрации реактивов (0–10 В, 0–100%) и 4 преобразователей давления реактора (4–20 мА, 0–10 МПа). Интеграция с Foxboro I/A Series DCS позволяет операторам отслеживать все параметры в едином интерфейсе; при превышении концентрации реактива — DCS останавливает подачу вещества, предотвращая опасную реакцию.
Сравнение с конкурентами
| Категория | FOXBORO K0141LA-B | Конкурент (например, Emerson DeltaV AI модуль) |
|---|---|---|
| Интеграция с DCS | Нативная совместимость с Foxboro I/A Series | Требует настройки драйверов для Emerson DeltaV |
| Точность измерения | ±0.02% FS (4–20 мА) | ±0.05% FS (4–20 мА) |
| Частота дискретизации | 1 кГц | 200 Гц |
| Изоляция | 2500 В АС | 2000 В АС |
| Потребляемая мощность | 12 Вт (оптимизирована) | 15 Вт (стандартная) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с Foxboro I/A Series DCS: Выбирайте FOXBORO K0141LA-B — его.native интеграция с Foxboro контроллерами сокращает время установки и обеспечивает стабильную связь с DCS.
- Для точных измерений: При эксплуатации на объектах с допуском <0.05% (нефтегазовые комплексы, электроника) — его высокая точность превосходит стандартные модули, обеспечивая надежные данные.
- Для суровых условий: Если модуль работает в условиях перепадов температуры (-40 °C – +70 °C) — его широкий диапазон работы гарантирует долговечность.
Безопасные практики
- Проверка сигнала перед монтажем: Перед подключением датчиков убедитесь, что входной сигнал не превышает максимальный допустимый предел (30 мА для токовых, 12 В для напряжностных) — перегрузка может повредить внутренние компоненты.
- Регулярная калибровка: Каждые 6 месяцев калибруйте модуль с использованием эталонного источника сигнала (класс 0.01%) — поддерживает заявленную точность и соответствие стандартам.
- Проводка: Используйте экранированные кабели (CAT5e+) для токовых сигналов — особенно при длине кабеля >10 м, чтобы снизить попадание электромагнитных помех.
- Мониторинг диагностики: Регулярно проверяйте состояние входов через интерфейс Foxboro I/A Series — своевременное устранение обрывов кабеля или неисправностей датчиков предотвращает потери контроля над процессом.
