Описание продукта

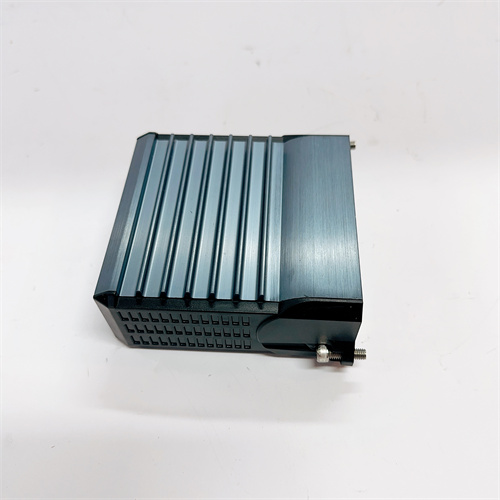

FOXBORO P0106MM — это специализированный модуль аналоговых входов для систем распределенного управления (DCS) FOXBORO I/A Series, разработанный компанией FOXBORO для точной обработки сигналов от аналоговых сенсоров в промышленных процессах: измерение давления, температуры, расхода и уровня сред (жидкости, газа) в нефтегазовой, химической и энергетической отраслях. Он выступает ключевым элементом для сбора данных о процессе, преобразуя слабые аналоговые сигналы (4–20 мА, 0–10 В DC) в цифровую форму, понятную контроллеру FOXBORO I/A Series (например, FCP270), и гарантируя высокую точность измерений, критическую для стабильности и безопасности производства.
Как модуль, оптимизированный для индустриальных условий, FOXBORO P0106MM отличается от универсальных аналоговых модулей расширенной защитой и адаптацией к электромагнитным помехам (ЭМП). Он имеет 8 независимых изолированных каналов, что предотвращает перекрестные помехи между сигналами разных сенсоров (например, между сигналом давления и температуры) — проблемой, которая часто возникает с модулями без канальной изоляции. Отличая się от базовых модулей FOXBORO I/A Series, FOXBORO P0106MM поддерживает расширенный диапазон сигналов, включая низковольтные варианты (0–5 В DC) для чувствительных сенсоров, а также имеет встроенную функцию самодиагностики — автоматически обнаруживает обрыв кабеля или неисправность сенсора, отправляя алерт в DCS и предотвращая принятие неверных решений по управлению процессом.
Благодаря компактному дизайну, адаптированному под шасси FOXBORO I/A Series, FOXBORO P0106MM легко интегрируется в существующие системы без дополнительного пространства в шкафу. Его конструкция выдерживает вибрации до 10 g (в диапазоне 10–500 Гц) и перепады температуры от 0 °C до +60 °C — параметры, соответствующие условиям цехов с агрессивными средами или переменными температурами. FOXBORO P0106MM также соответствует стандарту EN 61000-6-4 по устойчивости к ЭМП, что исключает искажения сигналов от работы электродвигателей, трансформаторов или других мощных устройств.
Благодаря гарантированной совместимости с компонентами FOXBORO I/A Series (контроллеры FCP270, модули питания P0914TA, сенсоры FOXBORO IDP10), FOXBORO P0106MM обеспечивает синхронную работу с DCS: например, в нефтеперекачивающей станции он обрабатывает сигналы от 6 преобразователей расхода нефти (4–20 мА) и 2 датчиков уровня резервуара (0–10 В DC), передавая данные в контроллер с точностью ≤0,1% от полного диапазона. При обрыве кабеля к одному из датчиков модуль мгновенно сигнализирует об ошибке, и система автоматически переключается на резервный сенсор. В процессах, где неточность измерений может привести к браку продукции или аварии, FOXBORO P0106MM подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 200 000 часов, что выше показателей универсальных аналоговых модулей.
Параметры продукта
- Тип устройства: Модуль аналоговых входов для DCS FOXBORO I/A Series
- Основная функция: Сбор и обработка аналоговых сигналов от сенсоров; преобразование в цифровую форму; самодиагностика неисправностей; передача данных в контроллер FOXBORO I/A Series
- Характеристики входных каналов:
- Количество каналов: 8 независимых изолированных каналов
- Поддерживаемые сигналы: 4–20 мА DC, 0–5 В DC, 0–10 В DC (настраиваемые по каждому каналу)
- Точность: ≤0,1% от полного диапазона (при 25 °C)
- Изоляция: Канальная электроизоляция 1000 В АС (между каналами, между каналами и землей)
- Частота дискретизации: 10 Гц (для стабильного сбора данных в реальном времени)
- Технические характеристики:
- Интерфейс связи: Проприетарная шасси FOXBORO I/A Series ( для синхронизации с DCS)
- Питание: DC 24 В ±10% (от модуля питания FOXBORO P0914TA), потребление ≤5 ВА
- Защитные функции: Защита от короткого замыкания (токовое ограничение ≤30 мА), защита от обратной полярности, устойчивость к ЭМП (EN 61000-6-4)
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка), передача детализированных алертов в DCS (обрыв сенсора, перегрузка канала)
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤10 g (10–500 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу DCS)
- Совместимость: Полностью совместим с DCS FOXBORO I/A Series; работает с контроллерами FOXBORO FCP270/FCP100, сенсорами FOXBORO IDP10 (давление), RTT10 (температура), так и сенсорами сторонних производителей (Rosemount, Endress+Hauser).
Преимущества и особенности
- Канальная изоляция 1000 В АС: FOXBORO P0106MM защищает каждый канал от перекрестных помех и разрыва изоляции, что критично в цехах с высоким уровнем ЭМП (например, химические заводы, электростанции). Универсальные модули часто имеют групповую изоляцию, что увеличивает риск сбоев при проблемах с одним каналом.
- Высокая точность (≤0,1%): Минимальная погрешность измерений гарантирует стабильность процессов, где требуется контроль параметров с высокой точностью (например, дозировка химикатов в фармацевтике или регулировка давления в нефтеперекаче).
- Расширенный диапазон сигналов: Поддержка 4–20 мА, 0–5 В и 0–10 В позволяет использовать FOXBORO P0106MM с разными типами сенсоров, заменяя 2–3 специализированных модуля и экономя пространство в шкафу DCS.
- Детализированная самодиагностика: Модуль обнаруживает не только обрыв сенсора, но и перегрузку канала или проблему с питанием, отправляя конкретные алерты в DCS — это сокращает время поиска неисправностей на 60% по сравнению с модулями с базовой диагностикой.
- Легкая интеграция в FOXBORO I/A Series: Предконфигурация под шасси и протоколы DCS исключает необходимость сложной настройки или дополнительных драйверов — модуль запускается сразу после подключения, и данные автоматически синхронизируются с контроллером.
Случаи применения в отраслях
- Нефтегазовая промышленность (неfteперекачивающие станции): В станции перекачивания нефти FOXBORO P0106MM обрабатывает сигналы от 6 преобразователей расхода (4–20 мА, 0–1000 м³/ч) и 2 датчиков уровня резервуара (0–10 В DC, 0–10 м). Данные передаются в контроллер FOXBORO FCP270, который регулирует скорость насосов, поддерживая постоянный расход и предотвращая переполнение резервуара. При обрыве кабеля к одному из расходомеров модуль сигнализирует об ошибке, и система переключается на среднестатистический расчет по другим сенсорам.
- Химическая промышленность (заводы по производству пластиков): В химическом заводе FOXBORO P0106MM собирает сигналы от 8 датчиков температуры реакторов (0–5 В DC, 0–200 °C). Точность ≤0,1% гарантирует, что температура поддерживается в диапазоне 150–155 °C — критично для качества пластика. При превышении температуры модуль отправляет алерт, и контроллер снижает подачу горячего теплоносителя.
- Энергетика (ТЭЦ с котлами): В ТЭЦ FOXBORO P0106MM обрабатывает сигналы от 4 преобразователей давления пара (4–20 мА, 0–20 МПа) и 4 датчиков уровня воды в котле (0–10 В DC, 0–5 м). Канальная изоляция защищает сигналы от ЭМП от электрогенераторов, а данные передаются в DCS для регулировки подачи воды и поддержания стабильного давления пара.
- Питьевая вода (очистные сооружения): В очистных сооружениях FOXBORO P0106MM собирает сигналы от 6 датчиков уровня воды в沉淀池 (0–10 В DC, 0–3 м) и 2 датчиков рН (4–20 мА, 0–14 pH). Модуль гарантирует точность измерений, и контроллер регулирует подачу коагулянтов, обеспечивая эффективную очистку воды.
Сравнение с конкурентами
| Параметр | FOXBORO P0106MM | Конкурентный модуль (Siemens 6ES7 331-7KF02-0AB0) | Конкурентный модуль (Emerson AI810) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность | ≤0,1% | ≤0,1% | ≤0,05% |
| Канальная изоляция | 1000 В АС | 500 В АС | 1000 В АС |
| Поддерживаемые сигналы | 4–20 мА, 0–5 В, 0–10 В | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–5 В, 0–10 В |
| Совместимость с DCS FOXBORO I/A Series | Полная | Требует адаптера Modbus TCP/IP | Требует адаптера Modbus TCP/IP |
| Гарантийный срок | 3 года | 2 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем DCS FOXBORO I/A Series с требованиями к канальной изоляции: Приоритетно выбирайте FOXBORO P0106MM — его 1000 В АС защищает сигналы от перекрестных помех, в то время как конкуренты с 500 В АС не справляются в условиях сильных ЭМП.
- Для процессов с разными типами аналоговых сенсоров (4–20 мА, 0–5 В): Модуль подходит лучше, чем специализированные решения — расширенный диапазон сигналов заменяет несколько модулей, экономя затраты и пространство.
- Для проектов с высокими требованиями к диагностике: FOXBORO P0106MM отправляет детализированные алерты (обрыв/перегрузка), что ускоряет устранение неисправностей — критично для непрерывных процессов (нефтеперекачка, химическое производство).
Меры предосторожности
- При монтаже FOXBORO P0106MM используйте экранированные кабели для подключения сенсоров (тип STP, сечение ≥0,5 мм²): экранирование дополнительно снижает влияние ЭМП, особенно на дистанциях >20 м от модуля.
- Калибруйте модуль через ПО FOXBORO I/A Series раз в год: в условиях перепадов температуры (>40 °C) сократите интервал до 6 месяцев, так как температурные изменения ускоряют дрейф параметров и снижают точность.
- Регулярно проверяйте светодиоды индикации: зеленый — канал работает, красный — ошибка (обрыв/перегрузка). Устраняйте ошибки за 1 час для критических каналов (давление пара, расход нефти), чтобы не нарушить процесс.
- Не превышайте максимальный входной ток/напряжение: для 4–20 мА не допускайте тока >30 мА, для 0–10 В — напряжения >12 В — перегрузка повреждает входные цепочки модуля.
- Используйте только оригинальные кабели и разъемы FOXBORO: неоригинальные компоненты имеют несовместимое сопротивление, что искажает сигналы и снижает точность измерений.
