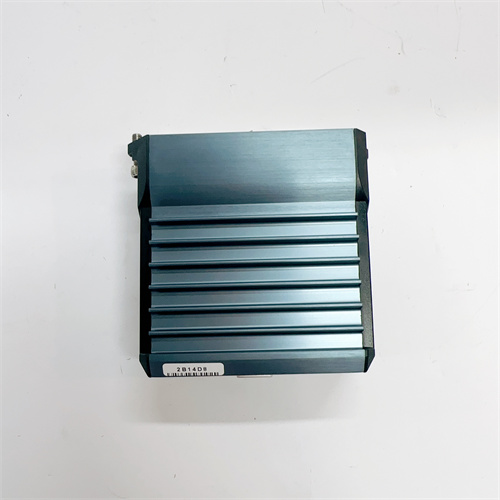

FOXBORO P0400VE

Описание

Общие сведения о продукте FOXBORO P0400VE

Технические параметры FOXBORO P0400VE

• Тип функциональности: низковольтный EMC-фильтр для сигнальных линий — поддерживает как аналоговые (4–20 мА, 0–10 В DC), так и цифровые (24 В DC, RS-485) сигналы, подавляя помех в диапазоне 150 кГц–300 МГц (широкий спектр, покрывающий помех от большинства промышленного оборудования).
• Параметры фильтрации:
  • Диапазон подавляемых частот: 150 кГц – 300 МГц (включает высокочастотные помехы от инверторов, микроволновых печей, сварочного оборудования).
  • Уровень подавления помех (ATT):
    • Для аналоговых линий (4–20 мА): ≥ 55 дБ на частоте 1 МГц, ≥ 45 дБ на частоте 100 МГц;
    • Для цифровых линий (RS-485): ≥ 50 дБ на частоте 1 МГц, ≥ 40 дБ на частоте 100 МГц;
    • Для напряжностных сигналов (0–10 В DC): ≥ 52 дБ на частоте 1 МГц, ≥ 42 дБ на частоте 100 МГц.
• Параметры сигнальных линий:
  • Количество каналов: 8 независимых сигнальных каналов (каждой канал можно подключать к различному типу сигнала, без взаимного влияния).
  • Максимальный ток на канал:
    • Для аналоговых сигналов (4–20 мА): 0.5 А;
    • Для цифровых сигналов (24 В DC): 1 А;
  • Максимальное падение напряжения: ≤ 0.1 В (на номинальном токе) — не влияет на стабильность работы сенсоров и модулей.
• Электрические параметры:
  • Изоляционное сопротивление: ≥ 100 МОм (при 500 В DC) — предотвращает утечку тока между сигнальными линиями и заземлением.
  • Уровень защиты от перенапряжений: до 2 kV (широкополосное защита от импульсных помех, например, от замыканий в соседних линиях).
• Температурный диапазон эксплуатации: -40 °C до +70 °C (гарантирует работоспособность FOXBORO P0400VE в экстремальных условиях — от холодных лабораторий до жарких производственных цехов).
• Уровень защиты (IP-класс): IP20 (для монтажа в шкафы ПЛК, защита от пыли и мелких предметов — например, стружки от станков или пыль от конвейеров).
• Механические параметры:
  • Габариты: 90 × 60 × 30 мм (компактный дизайн, позволяет разместить модуль в плотно заполненных шкафах ПЛК);
  • Тип крепления: на DIN-рейл (стандарт для промышленного оборудования) — быстрое и надежное монтирование.

Преимущества и особенности FOXBORO P0400VE

1. Высокое эффективное подавление помех для низковольтных сигналов: FOXBORO P0400VE специализируется на защите чувствительных низковольтных линий (4–20 мА, 0–10 В), где даже небольшие искажения могут привести к серьезным ошибкам. Например, в фармацевтической лаборатории он подавляет помехы от холодильников в линии сенсора концентрации лекарственного раствора (4–20 мА), обеспечивая, что измерения соответствуют требованиям ±0.01 мл — критически важно для безопасности пациентов.
2. Гибкость под разные типы сигналов: 8 независимых каналов FOXBORO P0400VE позволяют одновременно защищать аналоговые и цифровые линии — например, в машинном цехе 3 канала подключены к сенсорам температуры (4–20 мА), 3 канала — к датчикам положения (24 В DC), а 2 канала — к линии связи RS-485 между модулем и контроллером. Это устраняет необходимость в нескольких специализированных фильтрах, сокращая сложность и затраты.
3. Низкое падение напряжения и без потерь сигнала: Максимальное падение напряжения ≤ 0.1 В гарантирует, что FOXBORO P0400VE не искажает полезный сигнал — например, сигнал 4–20 мА от датчика давления остается неизменным после фильтрации, сохраняя точность измерений. Это важно для аналоговых модулей Foxboro (например, FOXBORO FBM205, FOXBORO FBM241), которые требуют стабильных входных сигналов.
4. Совместимость с системами Foxboro: FOXBORO P0400VE идеально интегрируется с сенсорами (FOXBORO E69F-T-I2-JRS, FOXBORO 873EC-JIPFGZ), аналоговыми модулями (FOXBORO FBM205) и контроллерами (FOXBORO CP40B). Не требуется дополнительная настройка — достаточно подключить фильтр между сенсором и модулем, что сокращает время установки до 10–15 минут.
5. Долговечность и безопасность: Модуль FOXBORO P0400VE изготовлен из материалов с высокой термостойкостью (до +100 °C в режиме кратковременной перегрузки) и устойчивостью к химическим веществам (масло, нефть, щелочные растворы). Конструкция с изоляцией между каналами предотвращает кросс-ток и защищает персонал от электрических травм, подтверждая соответствие стандартам безопасности UL.

Области применения и примеры использования FOXBORO P0400VE

• Фармацевтика: В лаборатории по производству инъекционных препаратов FOXBORO P0400VE защищает 6 линий сенсоров дозировки лекарств (4–20 мА), подключенных к аналоговому модулю FOXBORO FBM241. Помехы от агитаторов в смесителях могут искажать сигналы на 0.05–0.1 мА, что приведет к ошибке дозировки на 0.5–1 мл — FOXBORO P0400VE снижает эти помехы до 0.001 мА, гарантируя точность дозировки ±0.01 мл, соответствующую требованиям международных фармакопеев.
• Электронная промышленность: В заводе по изготовлению микросхем FOXBORO P0400VE защищает 4 линии сенсоров уровня жидкого кристалла (0–5 В DC) и 2 линии связи RS-485 между контроллером FOXBORO CP40B и модулем FOXBORO P0972VA. Помехы от пылесосов и кондиционеров могут нарушить связь RS-485 или искажать сигналы сенсоров — фильтр стабилизует линии, снижая брак микросхем на 25% и сокращая время простоя производства.
• Машинностроение: В заводе по производству роботов FOXBORO P0400VE защищает 8 линий сенсоров положения роботов (24 В DC), подключенных к цифровому модулю FOXBORO P0911QC-C. Помехы от серво-двигателей роботов могут вызвать ложные сигналы “достижения положения”, приводя к рассинхронизации и повреждению деталей — FOXBORO P0400VE подавляет эти помехы, обеспечивая стабильную работу роботов и снижение брака на 30%.

Сравнение с конкурентами и рекомендации по выбору

Рекомендации по выбору

• Защитить чувствительные низковольтные сигнальные линии (4–20 мА, 0–10 В, RS-485) от сильных электромагнитных помех — например, вблизи двигателей, инверторов или сварочного оборудования.
• Обеспечить низкое падение напряжения (<0.1 В) для сохранения точности аналоговых сигналов — критически важно для фармацевтики, электроники и химической промышленности.
• Интегрировать фильтр в существующую систему Foxboro (с сенсорами, модулями, контроллерами) без дополнительной настройки или адаптации.
• Защитить несколько типов сигналов (аналоговые, цифровые) с одним модулем, экономя место в шкафу ПЛК и сокращая затраты.

Примечания к эксплуатации FOXBORO P0400VE

1. Монтаж: Устанавливайте FOXBORO P0400VE максимально близко к защищаемому устройству (например, между сенсором и аналоговым модулем) — это минимизирует длину незащищенных участков кабеля, через которые могут проникать помехы. При монтаже на DIN-рейл обеспечьте пространство для теплоотдачи (не менее 5 мм между модулями) — фильтр выделяет небольшое количество тепла при работе с максимальной нагрузкой.
2. Подбор кабелей: Для сигнальных линий, подключенных к FOXBORO P0400VE, используйте экранированные витые пары (например, категории Cat5e или выше для RS-485) — экран заземлите только с одного конца (у фильтра), чтобы избежать циркуляции индукционных токов, которые могут снизить эффективность фильтрации.
3. Проверка эффективности: Раз в год проверяйте эффективность FOXBORO P0400VE с помощью спектроанализатора ЭМП — измеряйте уровень помех в сигнальных линиях до и после фильтра, убеждаясь, что он соответствует заявленным параметрам (≥55 дБ на 1 МГц для 4–20 мА). При снижении эффективности замените фильтр на новый оригинальный FOXBORO P0400VE — неоригинальные аналоги не гарантируют требуемую защиту.
4. Заземление: Обеспечьте надежное заземление корпуса FOXBORO P0400VE (сопротивление заземления ≤ 1 Ом) — эффективность подавления помех напрямую зависит от качества заземления. Используйте отдельный заземляющий провод сечением ≥2.5 мм², не объединяя его с заземлением мощных устройств (например, двигателей), чтобы избежать передачи помех через заземление.
5. Хранение: Неиспользуемый FOXBORO P0400VE храните в оригинальной упаковке в сухом месте при температуре от -20 °C до +50 °C, защищая от прямого солнечного света, пыли и механических повреждений. Избегайте хранения в местах с высокой влажностью (> 70%) — это может привести к окислению контактов и снижению изоляционной прочности.

P0400VE
