Описание
Описание продукта

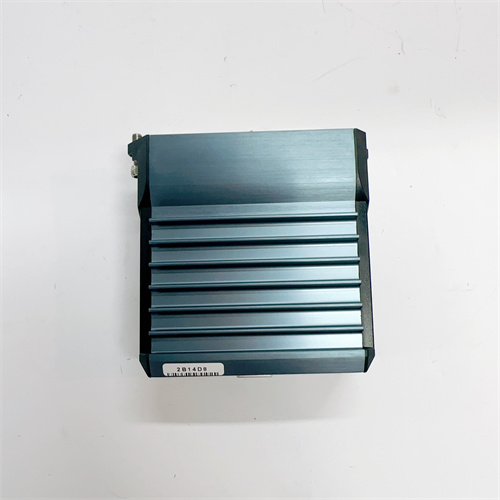

Основным объектом рассмотрения является модуль питания для систем распределенного контроля (DCS) FOXBORO P0700HU — ключевой компонент инфраструктуры DCS Foxboro I/A Series, разработанный компанией Foxboro (филиал Schneider Electric) для стабильного питания контроллеров, модулей I/O и вспомогательного оборудования в критически важных промышленных условиях (нефтегазовая отрасль, химическая промышленность, энергетика). Продукт FOXBORO P0700HU относится к серии высоконадежных блоков питания Foxboro, специализирующихся на преобразовании входного переменного тока (АС) в постоянный ток (ПС) с низким уровнем помех — это критично для работы чувствительных электронных компонентов DCS, таких как аналоговые модули и микроконтроллеры.
Благодаря широкому диапазону входного напряжения, компактной конструкции и комплексной защитой от аварийных режимов, FOXBORO P0700HU обеспечивает бесперебойное питание автоматических систем, даже при колебаниях сетевого напряжения или кратковременных перерывах. Особенно важно отметить, что FOXBORO P0700HU поддерживает параллельное подключение нескольких модулей для увеличения мощности или организации резервирования (N+1) — это гарантирует непрерывную работу DCS при отказе одного из блоков питания, что критично для объектов с круглосуточным режимом работы.
Кроме того, FOXBORO P0700HU полностью совместим с шасси DCS Foxboro I/A Series и легко интегрируется в существующие системы без дополнительной адаптации. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: FOXBORO P0700HU.
Параметры продукта
Параметры FOXBORO P0700HU оптимизированы для надежной подачи постоянного тока в компоненты DCS, основные из них включают:
- Тип преобразования: AC/DC блок питания (преобразует переменный ток в постоянный) с одним основным выходом.
- Параметры входного напряжения (АС):
- Диапазон: 85–264 В (широкополосный, поддерживает как одинарное напряжение 110/230 В, так и трехфазное 200/400 В в одиночной фазе);
- Частота: 47–63 Гц — совместимость с сетями большинства стран и промышленных объектов.
- Параметры выходного напряжения (ПС):
- Номинальное напряжение: 5 В ДС (стандарт для питания логических компонентов DCS Foxboro I/A Series);
- Точность регулировки: ±0,5 % от номинального значения — стабильность напряжения при изменении нагрузки от 10 % до 100 %;
- Максимальный выходной ток: 20 А — общая мощность до 100 Вт (для питания контроллера + до 20 модулей I/O средней мощности).
- Характеристики помех и стабильности:
- Уровень пульсаций (纹波): ≤20 мВpp — низкий уровень помех, не влияет на работу аналоговых модулей и микроконтроллеров;
- Коэффициент регулировки под нагрузкой: ≤0,2 % — минимальное изменение выходного напряжения при резких переключениях нагрузки.
- Защитные функции:
- Защита от перегрузки (OC): Автоматическое ограничение тока при превышении 22 А (временная защита) или отключение при длительной перегрузке;
- Защита от короткого замыкания (SC): Быстрое отключение выхода при коротком замыкании цепи (время реакции ≤1 мс);
- Защита от перегрева (OT): Отключение модуля при температуре корпуса >85 °C;
- Защита от пере напряжения (OV): Отключение при выходном напряжении >5,5 В ДС.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты корпуса: IP20 — для монтажа в закрытых шкафах DCS Foxboro I/A Series, защищенных от пыли и влаги.
- Габаритные размеры: 140 × 75 × 35 мм — компактность для монтажа на DIN-рейку вместе с другими компонентами DCS.
- Совместимость: Полностью совместим с DCS Foxboro I/A Series (все поколения) и модулями I/O этой серии, а также с большинством стандартных промышленных компонентов 5 В ДС.
Преимущества и особенности
FOXBORO P0700HU имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Поддержка параллельного подключения и резервирования: Возможность соединения нескольких модулей FOXBORO P0700HU в параллель для увеличения общей мощности (например, 2 модуля дают 40 А) или организации резервирования N+1 (один резервный модуль для каждого рабочего) — это гарантирует бесперебойное питание DCS при отказе одного блока, критично для непрерывных производств (например, нефтеперерабатывающие заводы).
- Широкополосное входное напряжение: Поддержка 85–264 В АС позволяет FOXBORO P0700HU работать в сетях с нестабильным напряжением (например, на промышленных объектах с перегрузкой сети) или в разных регионах (с разными стандартами напряжения 110/230 В), без необходимости ручной перестройки или дополнительных адаптеров.
- Низкий уровень помех: Уровень пульсаций ≤20 мВpp гарантирует, что FOXBORO P0700HU не вызывает искажений в аналоговых сигналах (например, при измерении температуры или давления в химических реакторах) — это критично для точных промышленных процессов, где даже малые помехи могут привести к браку продукции.
- Комплексная защита оборудования: Совокупность функций защиты (от перегрузки, короткого замыкания, перегрева, пере напряжения) предотвращает повреждение как самого модуля питания, так и подключенного оборудования DCS. Например, при коротком замыкании в цепи модуля I/O FOXBORO P0700HU быстро отключается, не допуская пожара или выхода контроллера из строя.
- Долгий срок службы: Использование высококачественных электролитических конденсаторов (срок службы ≥60 000 часов при 40 °C) и термостойких компонентов обеспечивает средний наработный ресурс (MTBF) >200 000 часов — надежность для круглосуточных промышленных процессов, где простои могут привести к миллионным потерям.
Примеры применения в отраслях
FOXBORO P0700HU широко используется в отраслях, где требуется стабильное питание DCS Foxboro I/A Series:
- Нефтегазовая отрасль: На трубопроводных пунктах перекачивания нефти — FOXBORO P0700HU питает контроллер DCS Foxboro I/A Series, модули коммуникации (для передачи данных о давлении в трубопроводе) и датчики утечек. Параллельное подключение двух модулей (N+1 резервирование) гарантирует, что при отказе одного блока питания перекачивание нефти не останавливается.
- Химическая промышленность: В реакторах для производства полиэтилена — модуль питания обеспечивает бесперебойную работу DCS и модулей управления приводами насосов (для подачи сырья). Низкий уровень помех предотвращает искажения сигналов от температурных датчиков, поддерживая стабильность реакции и качество полиэтилена.
- Энергетика (ТЭЦ): В системах управления котло-турбинными установками — FOXBORO P0700HU питает контроллер DCS, аналоговые модули (для измерения температуры пара и давления) и цифровые модули (для управления клапанами). Широкополосное входное напряжение позволяет модулю работать стабильно даже при колебаниях сетевого напряжения в пиковые часы энергопотребления.
- Фармацевтика: В линиях синтеза лекарств — модуль питания обеспечивает работу DCS и модулей для контроля pH уровня раствора, соответствуюя стандартам GMP. Стабильное напряжение 5 В ДС гарантирует точность измерений и стабильность качества лекарственного продукта.
Сравнение с конкурентами
Сравним FOXBORO P0700HU с аналогичными AC/DC блоками питания Siemens SITOP PSU400M и Emerson 1X00416H01:
| Параметр | FOXBORO P0700HU | Siemens SITOP PSU400M | Emerson 1X00416H01 |
|---|---|---|---|
| Входной диапазон АС | 85–264 В | 100–240 В | 85–264 В |
| Выходное напряжение/ток | 5 В ДС / 20 А (100 Вт) | 5 В ДС / 15 А (75 Вт) | 24 В ДС / 10 А (240 Вт) |
| Параллельное подключение | Да (для резервирования N+1) | Да (только для увеличения мощности) | Нет |
| Уровень пульсаций | ≤20 мВpp | ≤50 мВpp | ≤50 мВpp |
| Совместимость с DCS | Foxboro I/A Series (полная) | Siemens PCS 7 | Emerson Ovation |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -25 °C до +70 °C |
| MTBF (часов) | >200 000 | ~150 000 | >180 000 |
Преимущество FOXBORO P0700HU — более высокий выходной ток (20 А), поддержка резервирования N+1 через параллельное подключение, ниже уровень пульсаций и лучшая совместимость с DCS Foxboro I/A Series. Для объектов, где используется DCS Foxboro и требуется высокая отказоустойчивость, он является предпочтительным выбором. Несмотря на то, что Emerson 1X00416H01 имеет большую общую мощность, FOXBORO P0700HU опережает его по надежности и адаптации к экстремальным условиям.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените общую мощность нагрузки DCS: FOXBORO P0700HU обеспечивает мощность до 100 Вт (5 В × 20 А) — подходит для питания контроллера Foxboro I/A Series + до 20 модулей I/O. Если вам нужно больше мощности (например, >20 модулей или мощные коммуникационные модули), подключите несколько модулей FOXBORO P0700HU в параллель или выберите модель Foxboro P0700HV (5 В ДС / 30 А, 150 Вт).
- Проверьте требования к отказоустойчивости: Если ваш процесс не допускает остановок (например, нефтепереработка, энергетика), используйте FOXBORO P0700HU в конфигурации N+1 (один резервный модуль для каждого рабочего). Для менее критических систем (например, лабораторные установки) достаточно одного модуля.
- Учтите тип DCS: FOXBORO P0700HU полностью совместим с DCS Foxboro I/A Series. Если вы используете DCS других брендов (Siemens PCS 7, Emerson Ovation), лучше выбрать блоки питания, специализированные для этих систем (SITOP PSU400M для PCS 7).
Меры предосторожности
- Монтаж и подключение: Устанавливайте FOXBORO P0700HU только квалифицированным электротехником с опытом работы с DCS Foxboro, следуя руководству по эксплуатации (доступно на FOXBORO P0700HU) — строго соблюдайте полярность подключения (АС — к входу, ПС — к выходу), неправильная подключение приведет к перманентному повреждению модуля и DCS.
- Электробезопасность: Отключите основное питание перед обслуживанием или заменой модуля — входное напряжение 264 В АС представляет смертельную опасность. Используйте тестер для проверки отсутствия напряжения на входах и выходах перед разборкой.
- Периодическая проверка: Ежегодно измеряйте выходное напряжение и уровень пульсаций с помощью цифрового мультиметра — превышение напряжения >5,25 В или пульсаций >30 мВpp свидетельствует о деградации компонентов и требует замены модуля.
- Охлаждение и монтаж: Обеспечьте достаточное пространство вокруг модуля (не менее 30 мм с каждой стороны) для естественной конвекции — перегрев может привести к отключению FOXBORO P0700HU и остановке DCS. Не монтируйте модуль рядом с мощными нагревыми элементами (например, трансформаторами) или в зонах с прямым солнечным освещением.
