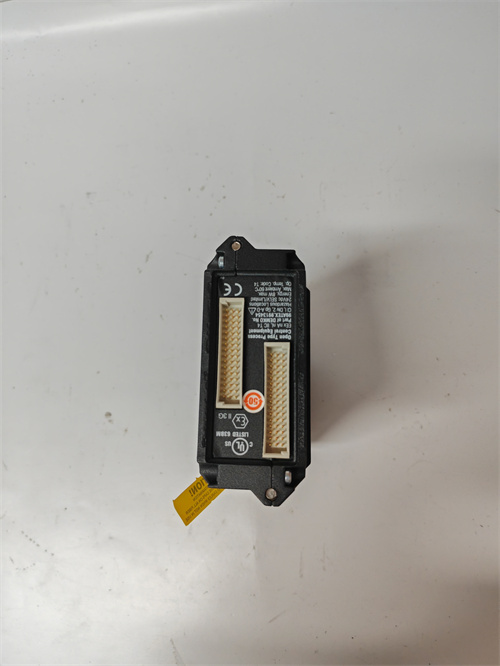

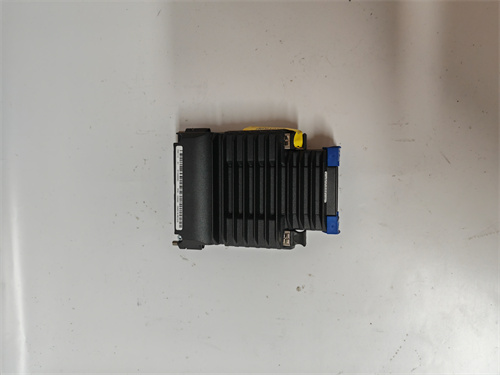

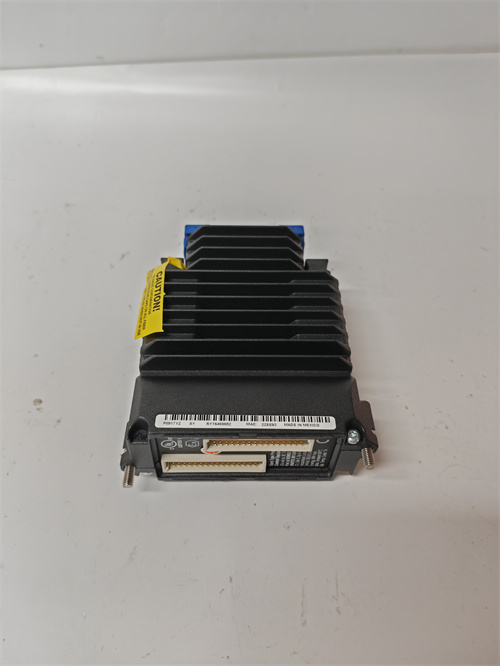

FOXBORO P0700TT

Описание

Общая характеристика продукта FOXBORO P0700TT

Технические параметры FOXBORO P0700TT

• Параметры входного напряжения:
  • Тип входа: Переменное напряжение (AC) с поддержкой двойной сетевой линии (опционально);
  • Диапазон входного напряжения: 85–264 В AC (универсальный диапазон, поддерживает стандарты 110 В AC и 220 В AC);
  • Частота сети: 47–63 Гц (совместимо с сетями большинства стран);
  • Максимальный входной ток: 4,2 А (при минимальном напряжении 85 В AC);
  • Изоляция входа: 2500 В AC (между входом и землей, между входом и выходами) — по стандарту IEC 61010.
• Параметры выходного напряжения:
  • Тип выхода: Постоянное напряжение (DC) с изолированными каналами;
  • Количество выходных каналов: 4 независимых изолированных канала;
  • Номинальное выходное напряжение: 24 В DC (на каждый канал);
  • Допуск выходного напряжения: ±0,1 В DC (высочайшая стабильность для аналоговых систем);
  • Максимальная выходная мощность (один модуль): 200 Вт;
  • Максимальный выходной ток (на канал): 2 А (суммарный максимальный ток всех каналов — 8 А);
  • Изоляция выходов: 1500 В AC (между отдельными каналами, между каналами и входом) — для защиты от поперечных помех.
• Защитные функции:
  • Защита от перегрузки: Двухуровневая защита (автоматическое ограничение тока до 2,5 А на канал + отключение канала при длительной перегрузке);
  • Защита от короткого замыкания: Быстрое отключение канала (в <1 мс) с независимой защитой каждого из 4 каналов;
  • Защита от пере напряжения/низкого напряжения входа: Отключение модуля при выходе за диапазон 85–264 В AC, автоматическое восстановление после нормализации;
  • Защита от перегрева: Термический выключатель (срабатывает при температуре платы >75 °C) + активное охлаждение (вентилятор с регулируемой скоростью и антипылевым фильтром);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4) — максимальная устойчивость к импульсам и статике;
  • Стандарт безопасности: Соответствие IEC 61508 SIL 2 — для безопасно-критических аналоговых систем.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -10 °C до +70 °C (широкий диапазон для суровых промышленных условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы FOXBORO I/A Series) + антикоррозийное покрытие платы;
  • Материал корпуса: Алюминиевый каркас с пластмассовыми панелями UL94 V-0 — механическая прочность и эффективный теплоотвод;
  • Размеры: 170 мм × 130 мм × 65 мм (компактный дизайн при 4 изолированных каналах);
  • Устойчивость к вибрациям: 5–500 Гц (1,0 Г, по IEC 60068-2-6) — адаптирован к вибрациям турбин, насосов и крупного оборудования.
• Совместимость и функциональность:
  • Совместимые системы: FOXBORO I/A Series DCS (все аналоговые модули I/O: FBM201, FBM202, FBM203, FBM204);
  • Индикаторы состояния: LCD-дисплей для отображения напряжения/тока на каждом канале + светодиодная индикация “включено”, “авария” (по каналу);
  • Мониторинг: Передача данных о состоянии каждого канала (напряжение, ток, ошибки) в контроллер FOXBORO через Modbus TCP/IP;
  • Резервирование: Поддержка режима N+1 (параллельное подключение до 3 модулей FOXBORO P0700TT) с автоматическим распределением нагрузки по каналам.

Преимущества и особенности FOXBORO P0700TT

1. Четыре изолированных выходных канала: Полная электрическая изоляция (1500 В AC) между каналами защищает FOXBORO P0700TT от поперечных помех, которые часто возникают при питании нескольких аналоговых датчиков одновременно (например, датчиков температуры в котле). Это гарантирует, что искажения в одном канале не повлияют на работу других, сохраняя точность измерений.
2. Высокая стабильность выходного напряжения: Допуск ±0,1 В DC делает FOXBORO P0700TT идеальным для питания чувствительных аналоговых модулей FOXBORO (например, FBM201 для измерения малых температурных разностей). Стабильное напряжение предотвращает дрейф сигналов и ошибки в измерениях, которые могут привести к неправильному регулированию процессов (например, перегрев реактора).
3. Активное охлаждение и коррозионная устойчивость: Вентилятор с регулируемой скоростью поддерживает стабильную температуру модуля даже при максимальной нагрузке (8 А суммарный ток), а антикоррозийное покрытие платы позволяет FOXBORO P0700TT работать в агрессивных средах (например, на морских нефтегазовых платформах или в химических заводах) без потери надежности.
4. Глубокая интеграция с FOXBORO I/A Series: FOXBORO P0700TT автоматически синхронизируется с системой DCS FOXBORO — данные о состоянии каждого канала (ток, напряжение, ошибки) отображаются в HMI в реальном времени. Это позволяет операторам быстро выявлять проблемы (например, перегрузку канала или отключение датчика) и устранить их без остановки процесса.
5. Расширенная защита и отказоустойчивость: Поддержка режима N+1 и независимая защита каждого канала гарантируют, что FOXBORO P0700TT продолжает питать критические аналоговые устройства даже при отказе одного канала или модуля. Это критично для систем, где остановка питания датчиков может привести к аварии (например, мониторинг давления в газопроводах).

Примеры применения FOXBORO P0700TT в различных отраслях

• Нефтегазовая отрасль (крупная газоперерабатывающая комплекса): В комплексе FOXBORO P0700TT питает 4 аналоговых модуля FBM202 (для измерения давления в трубопроводах) — каждый модуль подключен к отдельному изолированному каналу. Изоляция каналов защищает от помех от электродвигателей насосов, а стабильное напряжение ±0,1 В DC гарантирует точность измерения давления с ошибкой <0,1%. При отказе одного канала резервный модуль FOXBORO P0700TT автоматически принимает нагрузку, не прерывая питание.
• Химическая промышленность (завод по производству лекарств): В заводе FOXBORO P0700TT питает 8 датчиков температуры реакторов (по 2 датчика на канал) — модуль обеспечивает стабильное 24 В DC, предотвращая дрейф температурных измерений. Активное охлаждение поддерживает температуру модуля <65 °C при высокой окружающей температуре (+70 °C) в производственном цехе, а антикоррозийное покрытие защищает от химических паров.
• Крупная энергетика (ТЭС мощностью 1,5 ГВт): В ТЭС FOXBORO P0700TT питает 4 аналоговых модуля FBM203 (для измерения расхода пара) — каждый канал подключен к отдельному модулю I/O. Данные о токе и напряжении на каждом канале отображаются в HMI, позволяя операторам контролировать состояние датчиков и предотвращать перегрузки. В режиме N+1 два модуля FOXBORO P0700TT обеспечивают отказоустойчивость при пиковых нагрузках.
• Морская нефтегазовая промышленность (морская платформа): На платформе FOXBORO P0700TT питает 6 датчиков уровня нефти в резервуарах — антикоррозийное покрытие платы защищает от солевого тумана, а устойчивость к вибрациям (1,0 Г) позволяет модулю работать в условиях морских волн. Изолированные каналы предотвращают искажения сигналов от радиостанций на платформе, сохраняя точность измерения уровня.

Сравнение FOXBORO P0700TT с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании FOXBORO P0700TT

Рекомендации по выбору

1. Совместимость с FOXBORO I/A Series: Выбирайте FOXBORO P0700TT если ваша установка работает на DCS FOXBORO I/A Series и использует аналоговые модули I/O (FBM201–FBM204) — это гарантирует автоматическую интеграцию, поддержку всех функций мониторинга и совместимость с системой безопасности.
2. Аналоговые системы с высокими требованиями к точности: Для датчиков и модулей, где допустима ошибка измерения <0,5% (например, мониторинг давления в газопроводах или температуры в реакторах), FOXBORO P0700TT с допуском ±0,1 В DC — оптимальный выбор, так как он минимизирует дрейф сигналов.
3. Суровые эксплуатационные условия: Если установка работает в диапазоне температур -10 °C до +70 °C или с агрессивными средами (морская среда, химические пары), FOXBORO P0700TT с антикоррозийным покрытием и активным охлаждением — предпочтительнее аналогов с более узким температурным диапазоном.

Меры предостережения

1. Контроль нагрузки на каналы: Ежедневно проверяйте данные о токе на каждом канале через HMI — не превышайте максимальный ток 2 А на канал. При приближении к лимиту распределите нагрузку между другими каналами или подключите дополнительный FOXBORO P0700TT в режиме N+1.
2. Обслуживание вентилятора и фильтра: Раз в 2 месяца очищайте антипылевой фильтр вентилятора FOXBORO P0700TT — засорение снижает эффективность охлаждения и может привести к перегреву модуля. Проверяйте работоспособность вентилятора через HMI (данные о скорости вращения).
3. Тестирование резервирования: Раз в 1 месяц проводите тест автоматического переключения резерва — отключите один из рабочих модулей FOXBORO P0700TT и убедитесь, что резервный принимает нагрузку за <1 мс, не прерывая питание аналоговых устройств. Зафиксируйте результаты в журнале обслуживания.
4. Защита от конденсации: В помещениях с высокой влажностью (например, морские шкафы) установите дегумидификаторы рядом с FOXBORO P0700TT — конденсат на плате может нарушить изоляцию каналов и вызвать короткое замыкание, даже несмотря на антикоррозийное покрытие.
