Первым делом стоит представить важный компонент дискретного управления для систем DCS от бренда FOXBORO — модель P0911QB, которая относится к серии модулей дискретных выходов для системы FOXBORO I/A Series. Ссылка на продукт FOXBORO P0911QB будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO P0911QB выполняет функцию преобразования цифровых команд контроллера DCS в дискретные сигналы («включено/выключено») для управления исполнительными устройствами (например, контакторами, лампами сигнализации, электромагнитными клапанами). Благодаря высокой надежности и защитой от нештатных режимов, FOXBORO P0911QB широко используется в нефтегазе, энергетике и машиностроении, где требуется быстрая и безопасная дискретная коммутация.
Описание продукта
FOXBORO P0911QB — это модуль дискретных выходов от FOXBORO, разработанный для интеграции с системой DCS I/A Series. Модуль FOXBORO P0911QB оснащен 16 независимыми каналами, каждый из которых работает на принципах твердотельного реле (Solid-State Relay, SSR) — это обеспечивает бесшумную работу, высокую скорость коммутации (время реакции <1 мс) и долгий срок службы (отсутствие механических контактов, подверженных износу). Каждый канал поддерживает выходное напряжение 24 В DC и максимальный выходной ток 2 А, что позволяет управлять большинством промышленных дискретных устройств (например, электромагнитный клапан с током потребления 0,5 А или контактор с током 1,2 А).

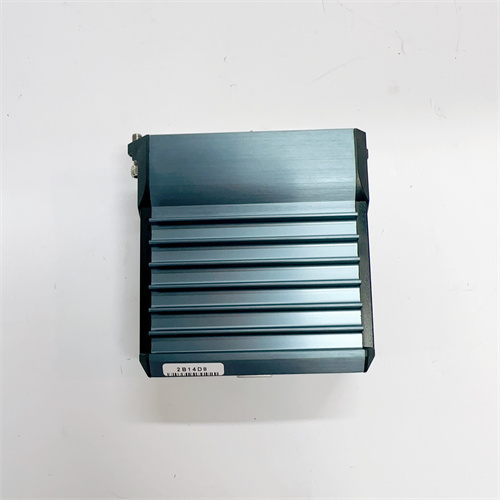

Конструкция FOXBORO P0911QB учитывает специфику работы в промышленных условиях: корпус выполнен из ударопрочного пластика с пассивным охлаждением (ребра для теплоотвода), устойчивый к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и влажности (уровень защиты IP20), а также оснащен электромагнитной защитой (EMC класс 3) — фильтрами на входах питания и изолированными каналами (каждой канал электрически изолирован от других и от шину DCS). Это гарантирует, что FOXBORO P0911QB стабильно работает даже в условиях высоких электромагнитных помех (ближе к электродвигателям или трансформаторам) и не передаёт помехи на подключенные устройства.
Особенно важно отметить, что FOXBORO P0911QB оснащена комплексной защитой для каждого канала, критической для безопасности промышленных процессов:
- Защита от перегрузки: При превышении тока канала выше 2 А встроенный термистор ограничивает ток, предотвращая перегрев твердотельного реле;
- Защита от короткого замыкания: При коротком замыкании на выходе канала FOXBORO P0911QB автоматически отключает его, а после устранения неисправности восстанавливает работу через программную перезагрузку;
- Защита от обратного тока: Встроенные диоды предотвращают повреждение канала при неправильном подключении полярности исполнительного устройства (например, перепутанном плюсе и минусе);
- Защита от перенапряжения: Зазорные диоды на выходах каналов подавляют импульсы перепадов напряжения, возникающие при отключении индуктивных нагрузок (например, электродвигателей или соленоидов).
Модуль FOXBORO P0911QB поддерживает функцию горячей замены (Hot Swap): его можно извлекать и устанавливать в работающий шкаф DCS без отключения питания системы. Это критически важно для установок с нулевым временем простоя (например, нефтеперерабатывающие заводы), где остановка дискретного управления может привести к авариям (например, блокировка клапана сброса). FOXBORO P0911QB также оснащен световыми индикаторами состояния каждого канала (зеленый — канал включен, не горит — канал выключен, красный — ошибка канала), что позволяет операторам быстро локализовать проблему (например, отказ электромагнитного клапана) без диагностического оборудования.
Кроме того, FOXBORO P0911QB полностью интегрируется с программным обеспечением FOXBORO I/A Series Engineering Toolkit: через него можно настроить параметры каждого канала (например, задержку включения для подавления пусковых токов), включить режим «диагностики канала» (проверка целостности выхода без подключения нагрузки) и обновить прошивку модуля. Модуль FOXBORO P0911QB совместим с контроллерами I/A Series и модулями дискретных входов FOXBORO (например, FOXBORO P0923WM), обеспечивая закрытый цикл дискретного контроля — от считывания статуса устройства до его включения/отключения.
Технические параметры
- Тип модуля: Дискретный модуль выходов с твердотельными реле для FOXBORO I/A Series DCS.
- Количество каналов: 16 независимых каналов.
- Тип выхода: Твердотельное реле (SSR).
- Выходные параметры:
- Напряжение: 24 В DC;
- Максимальный ток на канал: 2 А;
- Время реакции: <1 мс.
- Защита: Перегрузка, короткое замыкание, обратный ток, перенапряжение (зазорные диоды), электрическая изоляция каналов.
- Защита EMC: Класс 3.
- Диапазон рабочих температур: 0 °C до +60 °C.
- Напряжение питания: 5 В DC ±5% (от шкафной мощности I/A Series, например, FOXBORO P0170PU), потребляемый ток — до 0,7 А.
- Совместимость: Контроллеры FOXBORO I/A Series, дискретные исполнительные устройства (24 В DC), ПО FOXBORO I/A Series Engineering Toolkit — точные спецификации уточняются по ссылке на FOXBORO P0911QB.
Преимущества и особенности
- Твердотельные реле: Высокая скорость коммутации (<1 мс), бесшумная работа и долгий срок службы.
- Многочисленные каналы: 16 каналов экономят место в шкафу DCS и снижают затраты на модули.
- Комплексная защита: Защита от перегрузки, короткого замыкания и обратного тока предотвращает повреждение оборудования.
- Горячая замена: Минимизирует простои производства при обслуживании модуля.
- Удобная диагностика: Световые индикаторы каждого канала упрощают быстрое определение неисправностей.
Примеры применения в отраслях
- Нефтегаз (нефтеперерабатывающие заводы): В системах управления насосными станциями FOXBORO P0911QB управляет 12 электромагнитными клапанами (блокировки трубопроводов) и 4 контакторами насосов. Модуль получает команды от контроллера I/A Series (например, «открыть клапан 3» — включение 3-го канала) и коммутирует выходные сигналы с временем реакции <1 мс, что критично для быстрого блокирования трубопровода при аномалиях. Защита от короткого замыкания предотвращает повреждение FOXBORO P0911QB при неосторожном монтаже кабелей, а индикаторы помогают операторам быстро выявить отказ клапана.
- Энергетика (ТЭЦ): В котельных установках FOXBORO P0911QB управляет 8 лампами сигнализации (аварийные, предупредительные) и 8 контакторами вентиляторов. При превышении температуры пара в котле контроллер включает соответствующую лампу сигнализации (через канал FOXBORO P0911QB) и запускает дополнительные вентиляторы. Твердотельные реле обеспечивают бесшумную работу в операторской комнате, а электромагнитная защита EMC класс 3 предотвращает искажение сигналов от генераторов.
- Машиностроение (автоматизированные линии сборки): В линиях сборки автомобильных деталей FOXBORO P0911QB управляет 16 приводами конвейера (дискретные электродвигатели с контакторами). Модуль коммутирует контакторы с высокой скоростью, обеспечивая синхронную работу конвейера, а режим «диагностики канала» позволяет проверять целостность выходов без остановки линии. Горячая замена FOXBORO P0911QB позволяет обслуживать модуль при работе линии, не снижая производительность.
Сравнение с конкурентами
| Параметр | FOXBORO P0911QB | Конкурентные модели (Siemens SM 322 DO 16x24VDC/2A, ABB DO820) |
|---|---|---|
| Количество каналов | 16 (SSR, 24 В DC/2 А) | Siemens — 16 (机电式 реле, 24 В DC/2 А); ABB — 8 (SSR, 24 В DC/1 А) |
| Тип выхода | Твердотельное реле (SSR) | Siemens — Механическое реле; ABB — Твердотельное реле |
| Время реакции | <1 мс | Siemens — <10 мс; ABB — <1 мс |
| Защита (к канал) | Перегрузка, короткое замыкание, обратный ток | Siemens — Перегрузка; ABB — Перегрузка, короткое замыкание |
| Горячая замена | Стандартно | Siemens — Опционально; ABB — Стандартно |
| Совместимость с FOXBORO | Полная с I/A Series | Нет (требуется адаптеры для связи с I/A Series) |
Советы по выбору и предостережения
Советы по выбору
- Определите тип исполнительных устройств: Если вам нужно управлять устройствами с высокой частотой коммутации (например, конвейерами, вентиляторами) или в бесшумных условиях (операторские комнаты), FOXBORO P0911QB с твердотельными реле — оптимальный выбор. Для низкочастотных нагрузок (например, лампы сигнализации) можно рассмотреть модули с механическими реле, но SSR обеспечивают большую надежность.
- Рассчитайте ток нагрузки: Убедитесь, что максимальный ток исполнительного устройства не превышает 2 А на канал FOXBORO P0911QB. Для устройств с током >2 А (например, мощные контакторы) используйте дополнительные силовые реле, управляемые модулем.
- Учтите требования к отказоустойчивости: Для систем с нулевым временем простоя (нефтегаз, энергетика) выбирайте FOXBORO P0911QB с горячей заменой — это избежит остановок при обслуживании.
Предостережения
- Монтаж выполняйте сертифицированными инженерами: Неправильная подключение полярности (24 В DC) или перегрузка канала >2 А может повредить FOXBORO P0911QB. Обязательно проверяйте параметры исполнительного устройства перед подключением.
- Регулярно проверяйте индикаторы: Каждый месяц проверяйте световые индикаторы FOXBORO P0911QB — красный свет указывает на ошибку канала (например, короткое замыкание), которую нужно устранить сразу, чтобы избежать аварий.
- Не используйте для индуктивных нагрузок без защиты: При управлении индуктивными устройствами (электродвигатели, соленоиды) дополнительно установите зазорные диоды параллельно нагрузке — это снизит импульсы перепадов напряжения и увеличит срок службы SSR.
- Контролируйте температуру модуля: Длительная работа FOXBORO P0911QB при температуре >55 °C снижает срок службы SSR. Обеспечьте достаточную вентиляцию шкафа DCS или монтируйте модуль远离 нагретых компонентов (например, источников питания).
