Описание
Общее описание продукта

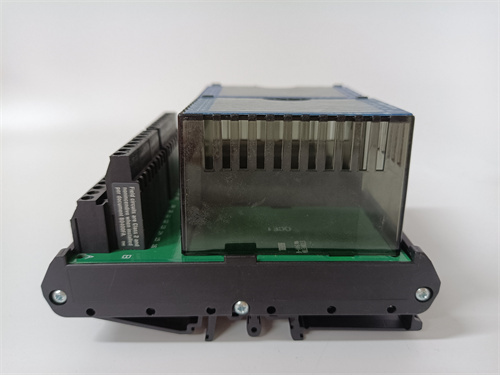

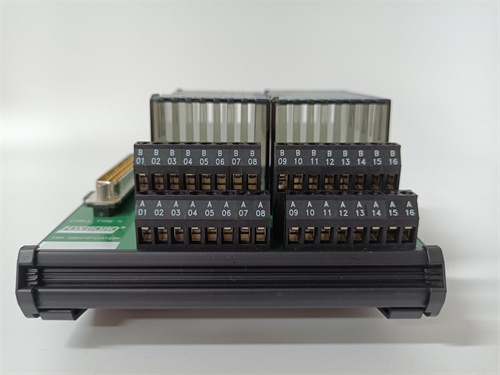

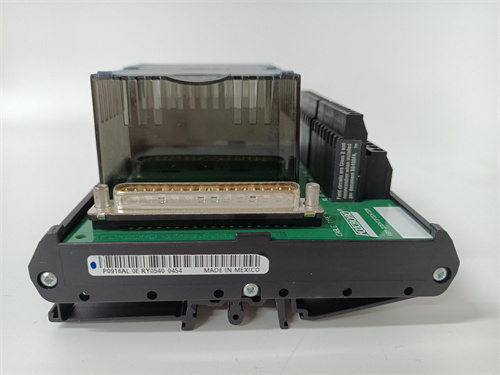

Основным объектом рассмотрения — FOXBORO P0911QH-A (ссылка на продукт: [вставить ссылку]). Это промышленный аналоговый выходной модуль компании Foxboro (часть Schneider Electric), разработанный для интеграции с системами распределенного контроля (DCS) Foxboro Evo и контроллерами семейства I/A Series. FOXBORO P0911QH-A специализируется на точной передаче аналоговых сигналов для управления исполнительными механизмами (регуляторы давления, клапаны, насосы) в нефтегазовой, химической и энергетической промышленности, где стабильность параметров процесса критична для качества продукции и безопасности. Благодаря высокой точности и устойчивости к внешним помехам, FOXBORO P0911QH-A гарантирует надежное управление даже в суровых условиях, а глубокая интеграция с экосистемой Foxboro упрощает настройку и обслуживание. Особенно ценной является его универсальность в поддержке разных типов сигналов, что делает модуль подходящим для разнообразных проектов.
Технические параметры продукта
- Тип устройства: Аналоговый выходной модуль для DCS Foxboro Evo и I/A Series
- Количество каналов: 4 независимых аналоговых выходов (изолированные друг от друга)
- Поддерживаемые сигналы: 4–20 мА DC (стандартный промышленный сигнал), 0–10 В DC (для специфических исполнительных устройств)
- Точность сигнала: ±0,1% от полного диапазона (при 25 °C); температурная дрейф ≤ 50 ppm/°C
- Максимальный ток на канал: 25 мА (для обеспечения запаса при подключении длинных кабелей)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами и между модулем и шиной DCS
- Рабочая температура: от -20 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна DCS Foxboro), потребляемая мощность ≤ 3 Вт
- Габаритные размеры: 85 мм × 110 мм × 25 мм (компактный дизайн для плотного монтажа)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну DCS Foxboro Evo или DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, защита от короткого замыкания и перегрузки, онлайн-диагностика через ПО Foxboro Control Configuration Studio, логирование ошибок (последние 100 записей), поддержка обновления прошивки по сети
Преимущества и особенности
- Высокая точность и стабильность сигнала: С точностью ±0,1% и низким температурным дрейфом FOXBORO P0911QH-A идеально подходит для регулируемых процессов — например, контроля давления в нефтепроводах или расхода химических реагентов в реакторах. Это исключает искажения сигналов, которые могли бы привести к нестабильности процесса и браку продукции.
- Строгая защита от внешних помех: Галваническая изоляция 2500 В AC защищает FOXBORO P0911QH-A от электромагнитных помех от мощного электрооборудования (трансформаторы, компрессоры) и перепадов напряжения в промышленных сетях — актуально для удаленных нефтегазовых площадок и энергетических объектов. Защита от короткого замыкания автоматически ограничивает ток на канале, предотвращая повреждение модуля при нештатных подключениях.
- Глубокая интеграция с системами Foxboro: FOXBORO P0911QH-A автоматически распознается DCS Foxboro Evo и контроллерами I/A Series, и его конфигурация осуществляется через стандартное ПО Foxboro Control Configuration Studio. Это упрощает коммиссиюрование и гарантирует синхронную работу с другими компонентами системы, минимизируя риск несовместимости.
- Универсальность и простота эксплуатации: Поддержка сигналов 4–20 мА и 0–10 В позволяет использовать FOXBORO P0911QH-A для управления различными исполнительными механизмами — например, регулирующими клапанами (4–20 мА) и приводами с аналоговым входом 0–10 В. LED-индикаторы на каждом канале позволяют операторам быстро определить состояние сигнала (нормальный/ошибка), сокращая время диагностики.
- Компактность и масштабируемость: 4 канала в компактном корпусе (85×110×25 мм) позволяют эффективно использовать пространство в шкафах DCS. Возможность подключения нескольких модулей через шину Foxboro обеспечивает масштабируемость — например, для управления 8 регулирующих клапанов можно использовать два FOXBORO P0911QH-A без изменения конфигурации системы.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): FOXBORO P0911QH-A управляет 4 регулирующими клапанами в колоннах ректификации, передавая сигналы 4–20 мА от DCS Foxboro Evo. Точность ±0,1% гарантирует стабильность уровня жидкости в колоннах, что критично для получения качественных продуктов (бензин, дизель). Защита от помех предотвращает искажения сигналов вблизи электродвигателей компрессоров.
- Химическая промышленность (производство пластиков): Модуль отправляет сигналы 4–20 мА на приводы насосов для подачи реагентов в реакторы. FOXBORO P0911QH-A интегрируется с контроллером Foxboro I/A Series, обеспечивая точное регулирование расхода в зависимости от температуры и давления процесса. Защита от короткого замыкания предотвращает повреждение модуля при сбое насоса.
- Электроэнергетика (ТЭЦ): FOXBORO P0911QH-A управляет системами регулирования давления пара в турбинах, передавая сигналы 4–20 мА от DCS. Высокая стабильность сигнала гарантирует безопасную эксплуатацию турбин, а рабочий температурный диапазон -20 °C до +60 °C позволяет использовать модуль в разнообразных условиях (от холодных технических помещений до зон с повышенной температурой).
- Пищевая промышленность (производство напитков): Модуль управляет регулирующими клапанами в линиях подачи сырья (вода, сахарные растворы), используя сигналы 4–20 мА. Компактность FOXBORO P0911QH-A позволяет монтировать его в щитах рядом с другими компонентами автоматизации, а точность сигнала гарантирует соответствие рецептурным требованиям.
Сравнение с конкурентами
В таблице ниже представлено сравнение FOXBORO P0911QH-A с аналогичными аналоговыми выходными модулями:
| Параметр | FOXBORO P0911QH-A | Siemens S7-1500 SM 332 (6ES7332-5HD01-0AB0) | ABB PM861K01 |
|---|---|---|---|
| Количество каналов | 4 | 4 | 4 |
| Типы сигналов | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В | 4–20 мА |
| Точность | ±0,1% | ±0,1% | ±0,1% |
| Изоляция (модуль/шлейф) | 2500 В AC | 2500 В AC | 2500 В AC |
| Совместимость с системами | Foxboro Evo/I/A Series | Siemens S7-1500/PCS 7 | ABB AC800M/DCS 800xA |
| Цена (примерная) | Средняя | Средняя | Средняя |
Ключевые различия: FOXBORO P0911QH-A выделяется глубокой интеграцией с системами Foxboro Evo и I/A Series, а также универсальностью в поддержке сигналов 4–20 мА и 0–10 В (в отличие от ABB PM861K01, поддерживающего только 4–20 мА). Siemens SM 332 имеет аналогичную спецификацию, но ограниченную совместимость с не-Siemens системами. Для проектов с оборудованием Foxboro модуль является оптимальным выбором благодаря native-интеграции и балансу функциональности.
Советы по выбору
- Проверьте совместимость с DCS: FOXBORO P0911QH-A идеально подходит для систем Foxboro Evo и I/A Series. Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной совместимости.
- Оцените тип исполнительных устройств: Если проект включает устройства с входом 0–10 В (например, некоторые приводы), FOXBORO P0911QH-A — предпочтительный выбор. Для систем с только 4–20 мА сигналами можно рассмотреть ABB PM861K01.
- Учтите количество регулируемых механизмов: 4 канала позволяют управлять до 4 устройств. Для проектов с > 4 механизмами подключите несколько FOXBORO P0911QH-A через шину DCS Foxboro, что обеспечивает простую масштабируемость.
- Определите условия эксплуатации: В цехах с сильными электромагнитными помехами (нефтегаз, металлургия) стандартная изоляция 2500 В AC FOXBORO P0911QH-A гарантирует стабильность, но для экстремальных условий рекомендуется дополнительная защита (экранированные кабели).
Меры предосторожности
- Соблюдайте правила подключения сигналов: При подключении исполнительных устройств строго соблюдайте полярность (для 4–20 мА) и не превышайте максимальный ток 25 мА на канал — неправильное подключение приведет к искажениям сигнала FOXBORO P0911QH-A или повреждению модуля.
- Отключите питание при монтаже: Перед подключением модуля к шейну или заменой кабелей отключите источник питания DCS Foxboro — это предотвращает риск электротравмы и повреждения компонентов.
- Используйте экранированные кабели: Для длинных кабелей (более 50 м) используйте экранированные витые пары, подключая экран только с одной стороны (к земле DCS). Это снижает влияние электромагнитных помех и сохраняет точность сигнала.
- Регулярно выполняйте калибровку: Каждый год выполняйте калибровку через ПО Foxboro Control Configuration Studio — это компенсирует температурную дрейф и сохраняет точность ±0,1%. Пропуск калибровки может привести к нестабильности регулируемых процессов.
- Контролируйте состояние через индикаторы: Каждый месяц проверяйте LED-индикаторы — зеленый свет на канале свидетельствует о нормальной работе, красный — о ошибке (короткое замыкание, перегрузка). Устраняйте проблемы своевременно, чтобы избежать простоя производства.
