Первым делом стоит представить специализированный модуль питания с повышенной мощностью для расширенных систем DCS FOXBORO I/A Series — модель P0916FH, разработанный брендом FOXBORO для питания крупных комплексов модулей (например, FOXBORO FBM205, FOXBORO CM902WX) и контроллеров (FOXBORO CP40B) на объектах с высокими требованиями к бесперебойности. Ссылка на продукт FOXBORO P0916FH будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO P0916FH сочетает в себе высокую выходную мощность, широкую адаптивность к сетевым условиям и многоуровневую защиту — это делает его идеальным для промышленных объектов с расширенными автоматизационными системами, таких как нефтеперерабатывающие заводы, крупные ТЭЦ и химические предприятия.
Описание продукта

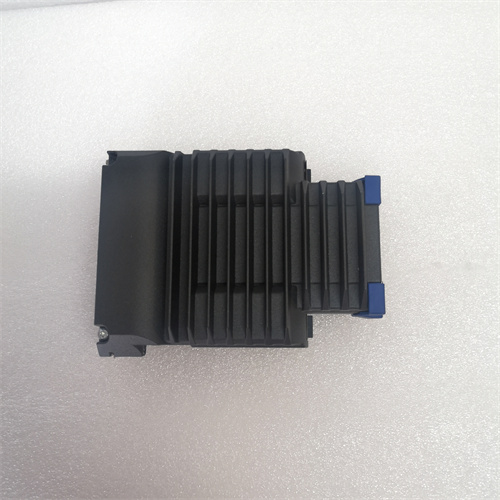

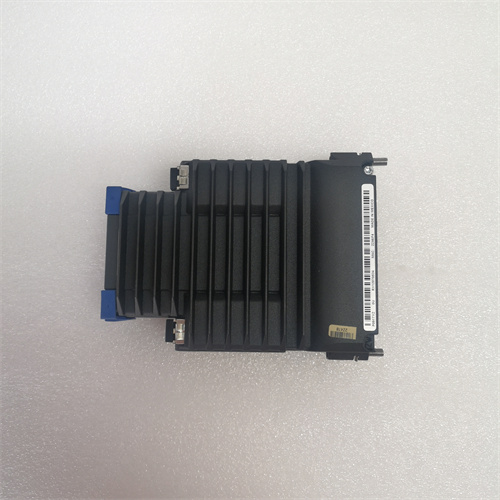

FOXBORO P0916FH — это промышленный модуль питания высокой мощности от FOXBORO, предназначенный для питания компонентов системы DCS FOXBORO I/A Series. Модуль FOXBORO P0916FH имеет один входной канал с расширенным диапазоном напряжения (85–264 В AC, 47–63 Гц) — это позволяет использовать его в сетях с нестабильным электроснабжением (например, в регионах с перегруженными линиями или удаленных объектах) без дополнительных стабилизаторов или трансформаторов. Выходное напряжение фиксировано на 5 В DC — стандартное для всех ключевых модулей DCS FOXBORO, что обеспечивает универсальность применения.
Ключевая особенность FOXBORO P0916FH — высокая выходная мощность и стабильность: максимальная выходная мощность достигает 30 Вт (6 А при 5 В DC), а пульсации выходного напряжения не превышают 30 мВ (пик-пик). Это значительно выше по мощности, чем базовые модели (например, FOXBORO P0916AG), что позволяет питать одновременно несколько модулей и контроллеров — например, 3 модуля FOXBORO FBM205, 2 модуля FOXBORO CM902WX и 1 контроллер FOXBORO CP40B (общий ток потребления ~5 А). Стабильность выходного сигнала гарантирует работу чувствительных компонентов, таких как ADC-конвертеры в FOXBORO CM902WX или логические элементы в FOXBORO FCP280 RH924YA, предотвращая искажения данных или ложные срабатывания.
FOXBORO P0916FH оснащен многоуровневой системой защиты, защищающей как сам модуль, так и подключенное оборудование:
- Защита от перегрузки: При превышении выходного тока >6,5 А автоматически переходит в режим ограничения тока (не отключается полностью) — позволяет сохранить работоспособность критических модулей при кратковременной перегрузке;
- Защита от перегрева: Встроенный двойной температурный датчик (на теплоотводных ребрах и на печатной плате) отключает модуль при нагреве выше 90 °C — восстанавливает работу после остывания до 60 °C;
- Защита от кратковременных перепадов: Устойчив к пикам входного напряжения до 300 В AC (в течение 2 секунд) и снижениям до 70 В AC (в течение 1 секунды) — не прерывает питание при кратковременных сбоях электросети;
- Защита от короткого замыкания: При коротком замыкании в цепи выхода ограничивает ток до 0,5 А — предотвращает повреждение печатных плат модулей DCS и самого FOXBORO P0916FH.
Конструкция FOXBORO P0916FH адаптирована к тяжелым промышленным условиям:
- Корпус: Изготовлен из термостойкого алюминия с активным охлаждением (встроенный вентилятор с регулируемой скоростью) — эффективно отводит тепло при максимальной нагрузке. Размеры соответствуют стандарту DIN (ширина 3 модуля — 54 мм) — монтируется на DIN-рейку в шкафах DCS;
- Защита от помех: EMC класс 3 (по EN 61326) с двойными фильтрами на входе (электролитические и токофильтры) — подавляет высокочастотные помехи от электродвигателей, частотных преобразователей и радиосигналов, не передавая их на выход;
- Индикаторы состояния: На корпусе 4 светодиода — зеленый (входное питание нормально), синий (выходное напряжение 5 В DC), желтый (перегрузка/низкое напряжение), красный (перегрев/авария) — операторы могут быстро диагностировать проблему без дополнительного оборудования.
Особенно важно отметить, что FOXBORO P0916FH поддерживает режим параллельного подключения для резервирования: два модуля можно подключить параллельно к шине питания DCS — при отключении одного модуля второй автоматически берет на себя всю нагрузку, обеспечивая бесперебойное питание. Это критически важно для объектов с нулевым допуском к остановке (например, реакторные установки в химической промышленности).
Технические параметры
| Параметр | Значение |
|---|---|
| Тип модуля | Промышленный модуль питания высокой мощности для FOXBORO I/A Series DCS |
| Входное напряжение | 85–264 В AC, 47–63 Гц |
| Выходное напряжение | 5 В DC ±1% (фиксированное) |
| Максимальная выходная мощность | 30 Вт (6 А при 5 В DC) |
| Пульсации выходного напряжения | ≤30 мВ (пик-пик) |
| Система охлаждения | Активная (вентилятор, скорость 2000–4000 об/мин, регулируемая по температуре) |
| Защита | Перегрузка, перегрев (>90 °C), кратковременные перепады, короткое замыкание |
| Защита от помех | EMC класс 3 (EN 61326) |
| Диапазон эксплуатации | Температура -10 °C до +70 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка (ширина 3 модуля — 54 мм), уровень защиты IP20 |
| Индикаторы | Зеленый (вход ОК), синий (выход ОК), желтый (перегрузка), красный (авария) |
| Совместимость | Контроллеры FOXBORO CP40B, модули FBM205/CM902WX/FCM10E, панели FCP280 |
Точные спецификации уточняются по ссылке на FOXBORO P0916FH.
Преимущества и особенности
- Высокая мощность: 30 Вт (6 А) — позволяет питать расширенные комплексы DCS в одном модуле;
- Активное охлаждение: Вентилятор с регулируемой скоростью — предотвращает перегрев при максимальной нагрузке;
- Многоуровневая защита: Защита от перегрузки, перегрева и короткого замыкания — максимальная безопасность для оборудования;
- Режим резервирования: Поддержка параллельного подключения — бесперебойное питание критических систем;
- Строгая стабильность: Пульсации ≤30 мВ — идеально для чувствительных модулей DCS (аналоговые входы, контроллеры).
Примеры применения в отраслях
-
Нефтегаз (нефтеперерабатывающие заводы):
На заводе установлен комплект DCS, включающий 4 модуля FOXBORO FBM205, 3 модуля FOXBORO CM902WX и 2 контроллера FOXBORO CP40B. Питание обеспечивает FOXBORO P0916FH (общий ток потребления 5,2 А): при пиковой нагрузке (включение всех модулей одновременно) ток достигает 5,8 А, но модуль сохраняет стабильное выходное напряжение 5 В DC. В период перегрузки электросети входное напряжение снижается до 75 В AC — FOXBORO P0916FH не отключается, предотвращая остановку разделительных колонн. При заблокировке вентилятора модуль нагревается до 88 °C — желтый индикатор сигнализирует о риске перегрева, а операторы устраняют препятствие за 5 минут.
-
Энергетика (крупные ТЭЦ):
В ТЭЦ два модуля FOXBORO P0916FH подключены параллельно для резервирования питания 5 модулей FOXBORO FCM10E (FF-интерфейсы) и 1 панели FOXBORO FCP280 RH924YA. Один модуль работает на полной нагрузке (4,5 А), второй — в режиме резерва. При отказе первого модуля (авария перегрева) второй автоматически увеличивает выходной ток до 4,5 А за 0,1 секунды — питание не прерывается, и контроллеры продолжают регулировать подачу топлива в котлы. Красный индикатор отказавшего модуля сигнализирует о необходимости ремонта, а система продолжает работать без остановки.
-
Химическая промышленность (реакторные установки):
FOXBORO P0916FH питает критическую систему управления реактором: 1 контроллер FOXBORO CP40B, 2 модуля FOXBORO FBI10E (HART-интерфейсы) и 1 модуль FOXBORO P0400DL (шлюз данных). При коротком замыкании в кабеле питания модуля FOXBORO FBI10E FOXBORO P0916FH ограничивает ток до 0,5 А — предотвращает повреждение печатной платы реакторного контроллера. После устранения короткого замыкания модуль автоматически восстанавливает нормальный режим работы, а логи системы записывают событие для последующего анализа.
Сравнение с конкурентами
| Параметр | FOXBORO P0916FH | Конкурентные модели (Siemens SITOP PSU300M, ABB CP-E 0506) |
|---|---|---|
| Максимальная выходная мощность | 30 Вт (6 А/5 В DC) | Siemens — 25 Вт (5 А/5 В DC); ABB — 30 Вт (6 А/5 В DC) |
| Охлаждение | Активное (вентилятор с регулируемой скоростью) | Siemens — Пассивное (теплоотводные ребра); ABB — Активное (фиксированная скорость) |
| Пульсации выходного напряжения | ≤30 мВ (пик-пик) | Siemens — ≤50 мВ; ABB — ≤40 мВ |
| Защита | Перегрузка, перегрев, перепады, короткое замыкание | Siemens — Перегрузка, перегрев; ABB — Перегрузка, короткое замыкание |
| Режим резервирования | Поддерживает параллельное подключение | Siemens — Требует дополнительного модуля резервирования; ABB — Поддерживает, но с ограниченной мощностью |
| Совместимость с FOXBORO | Полная с I/A Series (CP40B, FBM205, FCM10E) | Siemens — Требует адаптера для подключения к CP40B; ABB — Ограниченная совместимость с P0400DL |
Советы по выбору и предостережения
Советы по выбору
- Рассчитайте суммарную нагрузку: Убедитесь, что суммарный ток потребления всех модулей DCS ≤5 А (с запасом до 6 А) — при превышении используйте два модуля в режиме резервирования;
- Оцените условия охлаждения: Для шкафов DCS с ограниченным воздухообменом FOXBORO P0916FH с активным охлаждением — лучше, чем модели с пассивным теплоотводом;
- Проверьте требования к бесперебойности: Для критических систем (реакторы, котлы) выбирайте FOXBORO P0916FH с возможностью параллельного резервирования — гарантирует отсутствие остановок при отказе модуля.
Предостережения
- Обеспечьте доступ к вентилятору: Не блокируйте воздухозаборные отверстия модуля — это приведет к перегреву и отключению;
- Не превышайте максимальный ток: Длинная работа с током >6 А снижает срок службы вентилятора и компонентов — распределите нагрузку между несколькими модулями при необходимости;
- Регулярно проверяйте вентилятор: Каждый 6 месяцев очищайте вентилятор от пыли (с использованием компрессированного воздуха) — износ вентилятора приведет к перегреву;
- Используйте сертифицированные кабели: Для входного подключения используйте кабели с сечением ≥2,5 мм² (AC 220 В) — слабые контакты могут вызвать нагрев и аварию.
