Описание
Общее описание продукта

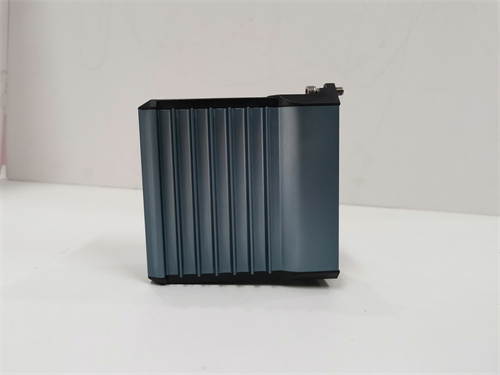

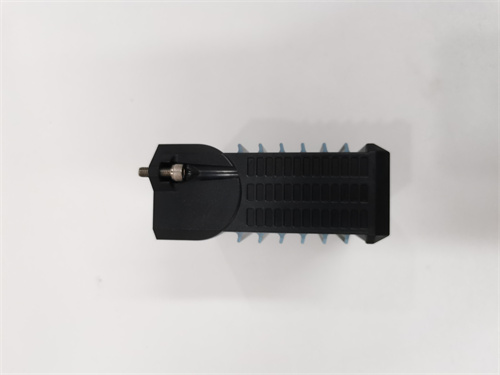

Основным объектом рассмотрения — FOXBORO P0916VC (ссылка на продукт: [вставить ссылку]). Это цифровой выходной модуль компании Foxboro (подразделение Schneider Electric), разработанный для интеграции в системы автоматизации DCS Foxboro I/A Series, предназначенный для управления исполнительными механизмами (клапаны, насосы, электродвигатели) через дискретные цифровые сигналы. FOXBORO P0916VC отличается высокой надежностью и устойчивостью к внешним помехам, что делает его критическим компонентом в нефтегазовой, химической и энергетической промышленности. Благодаря совместимости с Foxboro I/A Series и расширенной защитой каналов, FOXBORO P0916VC гарантирует точную передачу команд к исполнительным устройствам, минимизируя риск аварий и остановки производства.
Технические параметры продукта
- Тип устройства: Цифровой выходной модуль для DCS Foxboro I/A Series
- Количество каналов: 16 независимых цифровых выходов (категория 2, согласно стандарту IEC 61131-2)
- Тип выходов: Релевы (нормально разомкнутое контактирование, NO), коммутационная способность 250 В AC / 30 В DC, максимальный ток 5 А на канал
- Время коммутации: ≤ 10 мс (включение), ≤ 5 мс (отключение)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами и между модулем и шиной DCS
- Рабочая температура: от -40 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна DCS Foxboro I/A Series), потребляемая мощность ≤ 12 Вт
- Габаритные размеры: 100 мм × 160 мм × 32 мм (длина × ширина × толщина), адаптирован для стандартных рам Foxboro
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Монтаж: Разъемное крепление к шейну DCS Foxboro I/A Series (стандартный разъем)
- Дополнительные функции: Индикаторы LED состояния каналов (зеленый = включен, красный = отказ), защита каналов от короткого замыкания, онлайн-диагностика через DCS
Преимущества и особенности
- Высокая коммутационная способность: Каждый канал FOXBORO P0916VC поддерживает ток до 5 А, что позволяет напрямую управлять средней мощностью исполнительными устройствами (например, мелкими насосами, клапанами с электроприводом) без дополнительных контакторов. Это сокращает количество компонентов в системе и снижает вероятность точек отказа.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C до +70 °C делает FOXBORO P0916VC подходящим для установки в суровых средах — например, на морских добычных платформах (низкая температура, соленая вода) или в металлургических цехах (высокая температура, пыль), где стандартные модули не выдерживают эксплуатацию.
- Глубокая интеграция с Foxboro I/A Series: FOXBORO P0916VC автоматически распознается системой DCS Foxboro I/A Series, и его конфигурация осуществляется через стандартное ПО Foxboro Control Configuration Studio. Поддерживает передачу статусов каналов и диагностических данных в реальном времени, упрощая обслуживание.
- Комплексная защита каналов: Защита от короткого замыкания на каждом канале предотвращает повреждение модуля при сбое исполнительного устройства (например, короткое замыкание в обмотке электропривода). При возникновении неисправности модуль автоматически отключает проблемный канал, сохраняя работоспособность остальных.
- Простота диагностики: Индикаторы LED на каждом канале и онлайн-диагностика через DCS позволяют операторам быстро определить состояние модуля — например, отличить нормальное включение канала от отказного состояния без разборки щита. Это сокращает время поиска неисправностей до нескольких минут.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): FOXBORO P0916VC управляет электроприводами клапанов в линиях подачи сырья, используя релейные выходы для включения/отключения приводов. Высокая коммутационная способность позволяет напрямую управлять клапанами мощностью до 1,2 кВт, а защита от короткого замыкания предотвращает повреждение модуля при сбое электропривода.
- Химическая промышленность (производство удобрений): Модуль контролирует насосы для подачи химических реагентов, передавая команды на включение/отключение насосов через релейные выходы. Устойчивость к агрессивным средам гарантирует надежную работу в цехах с химическим испарением, а интеграция с DCS позволяет отслеживать статус насосов в реальном времени.
- Электроэнергетика (ГЭС): FOXBORO P0916VC управляет вспомогательными системами гидрогенераторов (например, системы охлаждения, предохранительные клапаны), используя релейные сигналы для активации механизмов. Широкий температурный диапазон адаптирует модуль к условиям подводных камер ГЭС (низкая температура, высокая влажность).
- Металлургическая промышленность (стальплавление): Модуль управляет электроприводами конвейеров для транспортировки руды к плавильным печи, релейные выходы обеспечивают надежное включение/отключение приводов даже при высоких температурах (до +70 °C) в цехе. Защита от короткого замыкания предотвращает остановку всего конвейера при сбое одного привода.
Сравнение с конкурентами
В таблице ниже представлено сравнение FOXBORO P0916VC с аналогичными цифровыми выходными модулями для промышленных DCS:
| Параметр | FOXBORO P0916VC | Siemens S7-400 SM 322 (6ES7322-1BL00-0AA0) | Emerson DeltaV KJ3221X1-BA1 |
|---|---|---|---|
| Количество каналов | 16 (релейные) | 32 (релейные) | 8 (релейные) |
| Максимальный ток на канал | 5 А | 2 А | 3 А |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Изоляция между каналами | 2500 В AC | 1500 В AC | 2000 В AC |
| Совместимость с DCS | Foxboro I/A Series | Siemens PCS 7 | Emerson DeltaV |
| Цена (примерная) | Средняя | Средняя | Высокая |
Ключевые различия: FOXBORO P0916VC выделяется более высокой коммутационной способностью каналов (5 А), широким температурным диапазоном и лучшей интеграцией с Foxboro системами. Siemens модуль имеет больше каналов, но низкий ток на канал и ограниченную термостойкость, а Emerson модуль — мало каналов и высокую стоимость, что делает его менее универсальным.
Советы по выбору
- Определите требования к коммутационной способности: Если нужно управлять устройствами с током до 5 А (например, мелкими насосами), FOXBORO P0916VC — идеальный выбор. Для устройств с током >5 А потребуются дополнительные контакторы, но модуль все равно останется надежным источником команды.
- Проверьте совместимость с DCS: Для систем Foxboro I/A Series модуль интегрируется автоматически. Для других DCS (например, Siemens PCS 7) потребуются адаптеры или шлюзы, поэтому лучше выбирать брендовые модули.
- Оцените условия эксплуатации: Для зон с температурой <0 °C или >60 °C FOXBORO P0916VC с диапазоном -40 °C до +70 °C становится необходимостью. Для обычных цеховых условий можно рассмотреть более экономичные аналоги.
- Учтите количество каналов: Для систем с 10–16 исполнительными устройствами хватает стандартной версии. Для больших проектов можно установить несколько модулей FOXBORO P0916VC — они работают параллельно без конфликтов в рамках DCS Foxboro I/A Series.
Меры предосторожности
- При подключении FOXBORO P0916VC убедитесь, что напряжение и ток исполнительного устройства не превышают номинальные параметры канала (250 В AC / 30 В DC, 5 А). Превышение может привести к выгоранию релейного контакта.
- Отключите питание DCS перед монтажем или заменой модуля — это предотвращает риск электротравмы и повреждения шейна DCS.
- Избегайте монтажа модуля вблизи источников сильных электромагнитных помех (трансформаторы, мощные кабели) — даже при высокой изоляции это может нарушить работу релейных каналов и вызвать ложные команды.
- Регулярно проверяйте состояние релейных контактов (рекомендуемый интервал — 1 раз в 2 года) — при появлении окисления или износа контакты нужно заменить, чтобы избежать контактного сопротивления и сбоев в управлении.
- При замене модуля используйте только оригинальные FOXBORO P0916VC — неоригинальные аналоги не соответствуют требованиям к коммутационной способности и изоляции, могут привести к повреждению DCS или исполнительных устройств.
