P0916VL
Описание продукта

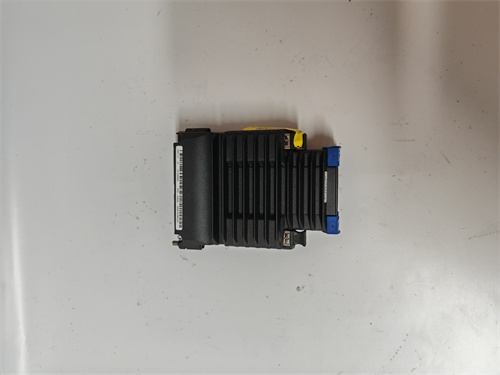

Основным объектом рассмотрения является цифровой выходной модуль для систем распределенного контроля (DCS) FOXBORO P0916VL — ключевой компонент, разработанный компанией Foxboro (филиал Schneider Electric) для передачи дискретных команд от контроллеров DCS Foxboro I/A Series к исполнительным механизмам (реле, контакторы, электромагнитные клапаны) в промышленных процессах. Продукт FOXBORO P0916VL относится к серии надежных модулей I/O Foxboro, специализирующихся на работе в критически важных отраслях (нефтегазовая, химическая, энергетика), где требуется быстрая и безопасная коммутация силовых цепей.
Благодаря поддержке релейных выходов с высоким током нагрузки и встроенной защитой от перегрузок, FOXBORO P0916VL обеспечивает надежное управление оборудованием даже в условиях сильных электромагнитных помех или кратковременных перегрузок. Особенно важно отметить, что FOXBORO P0916VL поддерживает «горячую замену» (hot-swapping) — это позволяет заменить модуль без отключения всей системы DCS, что критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы).
Кроме того, FOXBORO P0916VL полностью совместим с контроллерами DCS Foxboro I/A Series и программным обеспечением Foxboro Control Builder, что упрощает настройку каждого выходного канала и диагностику неполадок. Например, через ПО можно индивидуально настроить время задержки включения/выключения для каждого канала, предотвращая скачки тока в силовых цепях. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: FOXBORO P0916VL.
Параметры продукта
Параметры FOXBORO P0916VL оптимизированы для надежной передачи дискретных команд в промышленных условиях, основные из них включают:
- Конфигурация выходов: 16 независимых цифровых выходов — возможность управления до 16 исполнительными механизмами одновременно, с индивидуальной защитой каждого канала.
- Тип выходов: Релейные контакты (форма NO — Normally Open, нормально разомкнутое), поддерживающие два режима работы:
- Одноставочное управление (On/Off): Для включения/выключения оборудования (например, насосов, вентиляторов);
- Пульсное управление: Для передачи кратковременных команд (например, сброс аварийных сигналов у приводов).
- Параметры нагрузки на выходы:
- Максимальное напряжение на контакте: 250 В АС / 30 В ПС;
- Максимальный ток на контакт: 5 А (продолжительный) / 10 А (кратковременный, до 1 с);
- Количество циклов работы контактов: ≥100 000 (при номинальной нагрузке) — долговечность для круглосуточных режимов.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤10 мс — быстрая передача команд, критично для аварийных остановок;
- Задержка настройки: 0,1–100 мс (индивидуально для каждого канала) — предотвращение пиковых токов в силовых цепях.
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤150 мА (без нагрузки) / ≤500 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое отключение канала при токе >12 А);
- Защита от перегрева реле (отключение при температуре контактов >120 °C);
- Защита от электростатического разряда (ESD) до ±15 кВ — предотвращение повреждения модуля при обслуживании.
- Совместимость: Полностью совместим с DCS Foxboro I/A Series (все поколения) и большинством дискретных исполнительных механизмов (от Foxboro, Siemens, ABB).
Преимущества и особенности
FOXBORO P0916VL имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Высокая нагрузочная способность реле: Максимальный ток 5 А на контакт позволяет FOXBORO P0916VL управлять напрямую силовыми устройствами (например, контакторами для электродвигателей мощностью до 1 кВт) — не требуется дополнительные усилители или реле, что сокращает сложность схем и затраты на оборудование.
- Горячая замена для непрерывных процессов: Возможность замены FOXBORO P0916VL без отключения DCS гарантирует, что производственный процесс не останавливается даже при отказе модуля — это критично для объектов, где простои могут привести к миллионным экономическим потерям (например, нефтеперерабатывающие заводы).
- Индивидуальная настройка и защита каналов: Каждый из 16 выходов FOXBORO P0916VL можно независимо настроить по времени задержки и защитить от перегрузок — например, для каналов, управляющих крупными насосами, задается более длительная задержка (50 мс) для плавного включения, а для каналов аварийной остановки — минимальная задержка (0,1 мс) для быстрого реакции.
- Устойчивость к электромагнитным помехам: Модуль имеет высокий класс электромагнитной совместимости (EMC EN 61000-6-2), что позволяет FOXBORO P0916VL работать стабильно в условиях сильного промышленного фона (например, рядом с электродвигателями или трансформаторами) без ложных срабатываний.
- Долговечность релейных контактов: Использование высококачественных серебристых контактов с платинированным покрытием обеспечивает ≥100 000 циклов работы — средний наработный ресурс (MTBF) модуля превышает 180 000 часов, что гарантирует надежность на протяжении нескольких лет эксплуатации.
Примеры применения в отраслях
FOXBORO P0916VL широко используется в отраслях, где требуется управление дискретным оборудованием через DCS:
- Нефтегазовая отрасль: На площадках добычи газа — FOXBORO P0916VL передаёт команды от DCS Foxboro I/A Series к электромагнитным клапанам на трубопроводах. При обнаружении утечки газа модуль быстро закрывает клапан (время реакции ≤10 мс), предотвращая распространение опасного вещества.
- Химическая промышленность: В реакторах для производства химикатов — модуль управляет контакторами нагревательных элементов. По сигналу от температурных датчиков FOXBORO P0916VL включает/выключает нагреватели, поддерживая технологическую температуру реакции и предотвращая перегрев.
- Энергетика (ТЭЦ): В системах вентиляции котлов — FOXBORO P0916VL управляет реле приводов вентиляторов. При увеличении температуры пара в котле модуль включает дополнительные вентиляторы, улучшая теплообмен и снижая расход топлива.
- Пищевая промышленность: На линиях пастеризации молока — модуль управляет электромагнитными шторами конвейера. При нарушении температурного режима FOXBORO P0916VL останавливает конвейер, предотвращая попадание непастеризованного молока в готовую продукцию и соответствуюя стандартам гигиены HACCP.
Сравнение с конкурентами
Сравним FOXBORO P0916VL с аналогичными цифровыми выходными модулями Siemens SM 322 (для DCS Siemens PCS 7) и Emerson DeltaV DOV1601:
| Параметр | FOXBORO P0916VL | Siemens SM 322 (6ES7322-1BL00-0AA0) | Emerson DeltaV DOV1601 |
|---|---|---|---|
| Количество выходов | 16 (релейные) | 8 (транзисторные) | 16 (транзисторные) |
| Максимальный ток на выход | 5 А (продолжительный) / 10 А (кратковременный) | 2 А (продолжительный) | 2 А (продолжительный) |
| Горячая замена | Да | Нет | Да |
| Время реакции | ≤10 мс | ≤5 мс | ≤8 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +65 °C |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество FOXBORO P0916VL — большее количество выходов, поддержка релейных контактов с высоким током нагрузки, более широкий температурный диапазон и долговечность. Для систем, где требуется управление силовым оборудованием (контакторы, крупные клапаны) через DCS Foxboro I/A Series, он является предпочтительным выбором. Несмотря на более высокое время реакции по сравнению с Siemens SM 322, FOXBORO P0916VL опережает конкурентов по надежности и универсальности применения.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип и нагрузку исполнительного оборудования: Если вы управляете силовыми устройствами с током >2 А (например, контакторы для электродвигателей), FOXBORO P0916VL с релейными выходами — идеальный выбор. Для низк токовых нагрузок (≤2 А, например, световые индикаторы) можно выбрать модули с транзисторными выходами (Siemens SM 322, Emerson DOV1601).
- Проверьте совместимость с DCS: FOXBORO P0916VL полностью совместим с DCS Foxboro I/A Series. Если вы используете DCS других брендов (Siemens PCS 7, Emerson DeltaV), лучше выбрать модули, специализированные для этих систем, чтобы избежать проблем с коммуникацией.
- Учтите условия эксплуатации: Для объектов в холодных регионах (-40 °C) или жарких цехах (+70 °C) FOXBORO P0916VL гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетную модель Siemens SM 322.
Меры предосторожности
- Монтаж и подключение: Устанавливайте FOXBORO P0916VL только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на FOXBORO P0916VL) — строго соблюдайте полярность подключения силовых цепей: не подключайте напряжение выше 250 В АС / 30 В ПС к выходам, это может привести к повреждению релейных контактов.
- Проверка нагрузки: Перед запуском системы измерьте фактический ток нагрузки на каждый выход — не превышайте максимальный ток 5 А (продолжительный) или 10 А (кратковременный). При перегрузке установите дополнительные реле или контакторы с большим током.
- Периодическая диагностика: Ежегодно проверяйте состояние релейных контактов — используйте мультиметр для измерения сопротивления контактов (должно быть ≤0,1 Ом). При увеличении сопротивления >1 Ом замените модуль, так как это свидетельствует о износе контактов.
- Защита от помех: Используйте экранированные кабели для подключения FOXBORO P0916VL к исполнительным механизмам — это снижает влияние электромагнитных помех, особенно в условиях сильного промышленного фона (например, рядом с электродвигателями или трансформаторами).
