Общие сведения о продукте FOXBORO P0917XV

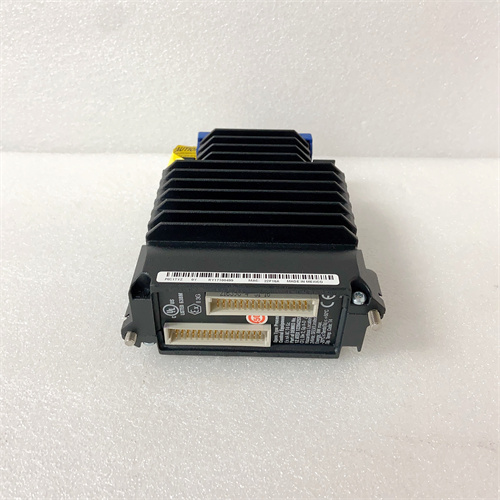

Первым компонентом в сфере ПЛК-автоматики, который мы рассматриваем, является FOXBORO P0917XV — это специализированный модуль расширения шиной данных Foxboro I/A Series, разработанный от бренда Foxboro (часть группы Emerson) для увеличения количества подключаемых I/O-модулей и расширения географического охвата систем автоматизации. Он выступает в роли “распределителя” шиной I/A Series, позволяя подключать дополнительные модули (аналоговые, цифровые, коммуникационные) на расстоянии до нескольких сотен метров от основного контроллера (например, FOXBORO CP40B) и формировать распределенные архитектуры — критически важно для крупных промышленных объектов (например, нефтехранилища, металлургические комбинаты, логистические комплексы), где оборудование размещено на больших площадках.
FOXBORO P0917XV критически важен для предприятий, которые нуждаются в масштабировании существующих систем Foxboro I/A Series без замены контроллеров — например, в энергетике (расширение мониторинга котлов и турбин), химической промышленности (добавление новых реакторов в автоматизированный цикл) или логистике (подключение дополнительных конвейеров и складских зон). Без такого модуля расширения пришлось бы устанавливать дополнительные контроллеры, что увеличивало бы затраты и сложность синхронизации данных между системами. Полную информацию о назначении, комплектации и технических возможностях FOXBORO P0917XV можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO P0917XV). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO P0917XV строгим промышленным стандартам (IEC 61131-3 для устройств расширения шин, UL), подтверждая его применимость в системах с высокими требованиями к стабильности связи и отказоустойчивости.
Технические параметры FOXBORO P0917XV
Точные технические характеристики FOXBORO P0917XV указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для модулей расширения шиной Foxboro I/A Series) включают:
- Тип функциональности: модуль расширения шиной Foxboro I/A Series с поддержкой двусторонней передачи данных между основным контроллером и удаленными I/O-модулями, обеспечивающий изоляцию шиной и защиту от помех.
- Параметры шинной коммуникации:
- Протокол: Foxboro I/A Series Bus (оптический или электрический интерфейс — в зависимости от модификации).
- Тип интерфейса:
- Электрический: для расстояний до 100 м (использование витых пар с экранированием, категория Cat5e).
- Оптический (опционально): для расстояний до 2000 м (использование одномодовых или многомодовых оптических кабелей) — защищает от электромагнитных помех и коррозии, идеально для промывных зон или высоковольтных участков.
- Скорость передачи данных: 10 Мбит/с (стабильная скорость, независимо от расстояния и количества подключенных модулей).
- Латенция: ≤ 5 мс (время передачи данных между контроллером и удаленным модулем) — не влияет на реальное время управления процессами.
- Количество подключаемых устройств:
- Максимальное количество удаленных I/O-модулей: до 16 модулей (например, FOXBORO FBM205, FOXBORO P0911QC-C, FOXBORO P0972VA) на один FOXBORO P0917XV.
- Поддержка каскадного подключения: до 4 модулей FOXBORO P0917XV можно соединить в цепочку, увеличивая общее количество удаленных модулей до 64 и охват площади до 8 км (при использовании оптического интерфейса).
- Электрические параметры:
- Напряжение питания: 24 В DC (совместимо с модулями питания Foxboro — FOXBORO P0916VB, FOXBORO P0916DB) или 100–240 В AC (опционально, через внешний адаптер).
- Максимальный потребляемый ток: 0.3 А (электрическая модификация) / 0.5 А (оптическая модификация) — низкий энергопотребление, не перегружает шину питания.
- Изоляция: электрическая изоляция шиной (между основным контроллером и удаленными модулями) — 250 В AC (на 1 минуту) — предотвращает передачу помех и заземляющих замыканий.
- Операционные параметры:
- Температурный диапазон эксплуатации: -40 °C до +70 °C (гарантирует работоспособность FOXBORO P0917XV в экстремальных условиях — от холодных газопроводов до жарких производственных цехов).
- Уровень защиты (IP-класс): IP20 (для монтажа в шкафы ПЛК) или IP65 (опционально, для монтажа в открытом воздухе или промывных зонах — например, в пищевой промышленности).
- Защита от помех: класс EN 55022 Class B (подавление электромагнитных помех) и EN 61000-6-2 (устойчивость к внешним помехам) — стабильная работа рядом с мощными двигателями или сварочным оборудованием.
- Функции диагностики:
- Мониторинг состояния шины: отображение скорости передачи, количества ошибок, уровня сигнала через световые индикаторы на корпусе или ПО Foxboro Control Builder.
- Автоматическое восстановление связи: при кратковременном обрыве кабеля модуль пытается восстановить связь в течение 10 секунд, после чего отправляет сигнал аварии в контроллер.
Преимущества и особенности FOXBORO P0917XV
- Масштабирование системы без замены контроллеров: FOXBORO P0917XV позволяет увеличить количество I/O-модулей в системе Foxboro I/A Series, сохранив существующий контроллер (например, FOXBORO CP40B). Например, в нефтехранилище с 10 резервуарами основной контроллер управляет 8 модулями FOXBORO FBM241 (для измерения уровня нефти), а при добавлении 5 новых резервуаров достаточно установить один FOXBORO P0917XV и 5 дополнительных модулей — это экономит затраты на покупку нового контроллера на 70–80%.
- Расширение географического охвата: Оптическая модификация FOXBORO P0917XV поддерживает расстояния до 2000 м, что позволяет подключать оборудование на больших площадках — например, в металлургической комбинате контроллер размещен в главном шкафу, а FOXBORO P0917XV с оптическим интерфейсом подключает модули FOXBORO FBM205 (для температуры печей) на расстоянии 1.5 км, избегая прокладки длинных электрических кабелей и потерь сигнала.
- Защита от помех и коррозии: Оптический интерфейс FOXBORO P0917XV не подвержен электромагнитным помехам и коррозии, что идеально для агрессивных условий — например, в химической промышленности модуль устанавливается в промывной зоне с использованием щелочных растворов, и оптический кабель защищает сигнал от искажений, в то время как электрические кабели в таких условиях быстро изнашиваются.
- Простота монтажа и настройки: FOXBORO P0917XV не требует сложной конфигурации — достаточно подключить его к шине основного контроллера и подключить удаленные модули к разъемам на корпусе модуля. При использовании электрического интерфейса можно использовать существующие витые пары, а при каскадном подключении достаточно соединить несколько модулей FOXBORO P0917XV между собой — процесс установки занимает не более 2 часов.
- Совместимость с всеми модулями Foxboro: FOXBORO P0917XV поддерживает любые I/O-модули и коммуникационные устройства Foxboro — FOXBORO FBM205, FOXBORO P0911QC-C, FOXBORO P0972VA, FOXBORO FBI10E. Это гарантирует, что при расширении системы можно использовать уже существующие модули или добавлять новые, не сталкиваясь с проблемами совместимости.
Области применения и примеры использования FOXBORO P0917XV
FOXBORO P0917XV находит широкое применение в крупных промышленных объектах с распределенным оборудованием:
- Нефтегазовая промышленность: На нефтехранилище с 15 резервуарами FOXBORO P0917XV (оптическая модификация) подключается к основному контроллеру FOXBORO CP60 на расстоянии 1.2 км. Модуль управляет 10 удаленными аналоговыми модулями FOXBORO FBM241 (для измерения уровня и температуры нефти в новых резервуарах) и 2 коммуникационными модулями FOXBORO P0972VA (для связи с беспроводными датчиками давления). Оптический интерфейс защищает сигнал от помех от насосов и компрессоров, а каскадное подключение двух FOXBORO P0917XV позволяет охватить все 15 резервуаров, сохраняя стабильность передачи данных.
- Энергетика: В ТЭЦ с 4 котлами и 2 турбинами FOXBORO P0917XV (электрическая модификация) расширяет систему мониторинга — основной контроллер FOXBORO CP40B управляет 6 модулями FOXBORO FBM205 (для температуры пара), а два модуля FOXBORO P0917XV подключают 8 дополнительных модулей FOXBORO FBM241 (для уровня воды в котлах) на расстоянии 80 м от главного шкафу. Это позволяет распределить оборудование по котельному цеху, сокращая длину кабелей и улучшая доступность для обслуживания.
- Логистические центры: В автоматизированном складе с площадью 50 000 м² FOXBORO P0917XV (оптическая модификация) подключает 12 удаленных цифровых модулей FOXBORO P0911QC-C (для управления складскими воротами и конвейерами) к основному контроллеру FOXBORO CP40B на расстоянии 1.8 км. Оптические кабели прокладываются под землей, защищая их от механических повреждений, а модули FOXBORO P0917XV обеспечивают стабильную связь с конвейерами, даже при перегрузке сети данными о движении грузов.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными модулями расширения шин конкурентов (например, Siemens SIMATIC DP/PA Link, Rockwell Allen-Bradley 1756-RM), FOXBORO P0917XV имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO P0917XV):
| Параметр сравнения | FOXBORO P0917XV | Конкурентные модели |
|---|---|---|
| Максимальное расстояние (оптический) | До 2000 м | До 1000–1500 м |
| Количество подключаемых модулей | До 16 на 1 модуль, до 64 при каскадном подключении | До 8 на 1 модуль, до 32 при каскадном подключении |
| Изоляция шиной | 250 В AC (на 1 мин) | 150 В AC (на 1 мин) |
| Совместимость с Foxboro I/A Series | Прямая (без адаптеров) | Требует дополнительного шлюза |
| Гарантийный срок | До 5 лет | 2–3 года |
Рекомендации по выбору
Выбирайте FOXBORO P0917XV, если вам нужно:
- Масштабировать существующую систему Foxboro I/A Series (добавить I/O-модули) без замены основного контроллера — экономически выгодно для предприятий, планирующих расширение производства.
- Подключать удаленное оборудование на большие расстояния (до 2000 м) — актуально для крупных объектов (неfteхранилища, логистические центры, металлургические комбинаты).
- Работать в условиях сильных электромагнитных помех или агрессивных сред — выбирайте оптическую модификацию, которая защищает сигнал от искажений и коррозии.
- Обеспечить простоту монтажа и настройки — модуль не требует сложной конфигурации, и можно использовать существующую инфраструктуру кабелей (для электрической модификации).
Не рекомендуйте FOXBORO P0917XV для небольших систем с компактным расположением оборудования (например, лабораторные установки или небольшие цехи) — в таких случаях модуль станет лишним расходом, и лучше использовать прямое подключение модулей к контроллеру. Перед покупкой обязательно проверьте по ссылке на FOXBORO P0917XV соответствие типа интерфейса (электрический/оптический) и максимального расстояния требованиям вашего объекта.
Примечания к эксплуатации FOXBORO P0917XV
- Выбор типа интерфейса: Для расстояний до 100 м и отсутствия сильных помех используйте электрическую модификацию FOXBORO P0917XV с витыми парами категории Cat5e (экранированные, с заземлением экрана с одного конца). Для расстояний свыше 100 м или агрессивных условий (промывные зоны, высоковольтные участки) выбирайте оптическую модификацию с одномодовыми оптическими кабелями (для расстояний до 2000 м) или многомодовыми (для расстояний до 500 м).
- Монтаж кабелей: При прокладке электрических кабелей держите их на расстоянии не менее 0.5 м от высоковольтных линий (≥ 1 кВ) — это предотвращает индукцию помех. При прокладке оптических кабелей избегайте сильных изгибов (радиус изгиба не менее 10 раз диаметра кабеля) — это предотвращает повреждение сердцевины кабеля и потерю сигнала.
- Диагностика состояния шины: Регулярно проверяйте индикаторы статуса FOXBORO P0917XV — зеленый свет означает нормальную работу, желтый — снижение уровня сигнала, красный — авария (обрыв кабеля, перегрузка). При появлении желтого или красного сигнала используйте ПО Foxboro Control Builder для детального анализа (измерение уровня сигнала, количество ошибок передачи) и устраните причину (замените поврежденный кабель, уменьшите количество подключенных модулей при перегрузке).
