Описание
Общая информация о продукте и ссылка
Первым делом стоит представить специализированный интерфейсный модуль для системы DCS FOXBORO I/A Series — FOXBORO P0926AH-B, разработанный для организации надежной связи между локальными контроллерами (например, FOXBORO FCM10EF, FOXBORO CP40B) и внешними системами (SCADA, MES, другими DCS). Этот модуль обеспечивает передачу данных по промышленным протоколам, поддерживает отказоустойчивую связь и выступает в роли ” мост” между различными компонентами автоматизации, что критично для интеграции распределенных производственных процессов. Ссылка на продукт FOXBORO P0926AH-B будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO P0926AH-B широко используется в нефтегазовых, энергетических и химических предприятиях — где безопасная и быстрая передача данных влияет на эффективность и безопасность всего производства.
Описание продукта

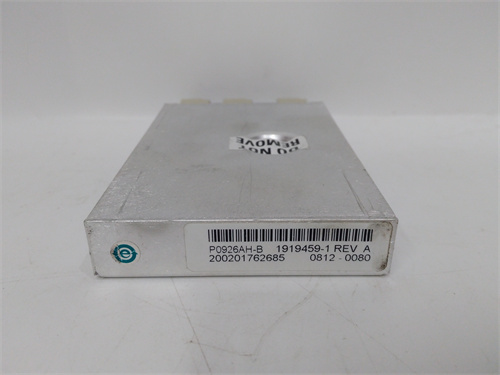

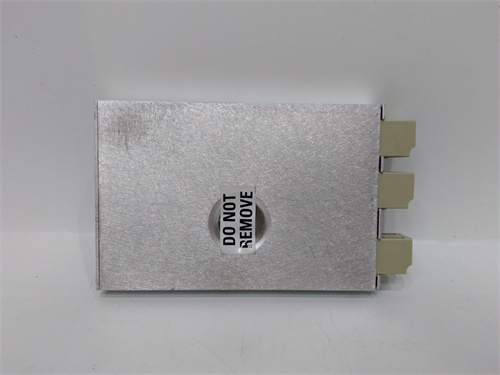

FOXBORO P0926AH-B — это промышленный интерфейсный модуль от FOXBORO, предназначенный для обеспечения коммуникации между системой DCS FOXBORO I/A Series и внешними устройств/системами. Модуль FOXBORO P0926AH-B базируется на стабильной микропроцессорной платформе и оснащен несколькими интерфейсами, поддерживающими популярные промышленные протоколы — это позволяет ему интегрироваться в разнообразные автоматизационные схемы без дополнительных адаптеров.
Ключевые особенности FOXBORO P0926AH-B:
- Поддержка многостандартной коммуникации: FOXBORO P0926AH-B поддерживает два класса промышленных протоколов, обеспечивая гибкость интеграции:
- Протоколы Ethernet: Modbus TCP, OPC UA, Ethernet/IP — для связи с SCADA-системами (например, Siemens WinCC, Schneider Citect), операторскими панелями FOXBORO FCP280 и облачными платформами MES.
- Серийные протоколы: Modbus RTU (по интерфейсу RS485) — для совместимости со старыми устройствами (например, датчиками с последовательным выходом, локальными панелями управления) и контроллерами, не оснащенными Ethernet-портами.
Например, в нефтеперерабатывающем заводе FOXBORO P0926AH-B передает данные от контроллера FOXBORO FCM10EF (температура, давление в колоннах) по OPC UA в центральную SCADA, а одновременно принимает команды по Modbus RTU от локальной панели управления насосами — все в режиме реального времени (задержка ≤10 мс).
- Отказоустойчивость связи и резервное копирование данных: FOXBORO P0926AH-B поддерживает режим redundancy (резервное копирование интерфейса) — при подключении двух модулей в пару, резервный FOXBORO P0926AH-B автоматически переключается на работу при отказе основного, с задержкой ≤50 мс. Это гарантирует непрерывность передачи данных даже при технических сбоях — критично для объектов с нулевым допуском к простою (например, трубопроводы нефти). Кроме того, модуль сохраняет последние 24 часа данных в внутренней памяти (8 ГБ SSD) — при разрыве связи он автоматически синхронизирует информацию с внешними системами после восстановления соединения, предотвращая потерю важной производственной информации.
- Комплексная защита и индустриальная устойчивость: Корпус FOXBORO P0926AH-B изготовлен из термостойкого пластика класса UL 94 V-0 (негорючый), с уровнем защиты IP20 и устойчивостью к вибрациям (до 10 Гц) — это позволяет монтировать модуль в шкафах DCS на промышленных площадках, включая тех, где есть переменные температурные условия. Интерфейсы FOXBORO P0926AH-B защищены от электростатического разряда (ESD) до ±15 кВ и перепадов напряжения — это предотвращает повреждение модуля при неосторожном обслуживании или спайках в сетях связи.
- Простота конфигурации и интеграции с DCS: Настройка FOXBORO P0926AH-B осуществляется через ПО FOXBORO I/A Series Engineering Toolkit — графический интерфейс позволяет инженерам быстро настроить протоколы, задать параметры передачи данных (частоту обновления, список тегов) и диагностировать связь, без написания низкоуровневого кода. Модуль автоматически определяется контроллерами FOXBORO (например, FOXBORO FCM10EF, FOXBORO H90) при подключении к шлейфу DCS — нет необходимости в ручной конфигурации адресов или драйверов.
- Диагностика в реальном времени: FOXBORO P0926AH-B оснащена встроенной системой самодиагностики, которая контролирует состояние интерфейсов, качество связи и правильность передачи данных. При обнаружении неисправностей (например, разрыв Ethernet-соединения, ошибка Modbus RTU) модуль отправляет алерты в операторскую панель FOXBORO FCP280 и сохраняет информацию о сбое в логах — это позволяет операторам быстро локализовать проблему (например, неисправность кабеля или отказ внешней SCADA) и восстановить связь за минимальное время.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Интерфейсный модуль коммуникации для FOXBORO I/A Series |
| Модель | FOXBORO P0926AH-B |
| Процессор | 32-битный микропроцессор, 800 МГц |
| Оперативная память | 512 МБ DDR3 |
| Хранилище данных | 8 ГБ SSD (логирование, резервное копирование) |
| Интерфейсы | 2x Ethernet 10/100/1000 Мбит/с, 1x RS485 (для Modbus RTU) |
| Поддерживаемые протоколы | Modbus TCP, Modbus RTU, OPC UA, Ethernet/IP, FOXBORO I/A Protocol |
| Redundancy | Поддерживается (переключение ≤50 мс) |
| Защита ESD | ±15 кВ (контактное), ±8 кВ (воздушное) |
| Питание | 24 В DC ±15%, потребление max 0,8 А |
| Диапазон эксплуатации | Температура -20 °C до +60 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка или шлейфная панель FOXBORO, уровень защиты IP20 |
| Совместимость | Контроллеры FOXBORO FCM10EF, CP40B, H90; SCADA, MES, панели FCP280 |
Точные спецификации уточняются по ссылке на FOXBORO P0926AH-B.
Преимущества и особенности
- Многостандартность: Поддержка Ethernet и серийных протоколов — интеграция с любыми внешними системами;
- Отказоустойчивость: Режим redundancy и сохранение данных — непрерывность работы при сбоях;
- Простота настройки: Графическое ПО FOXBORO — быстрое конфигурирование без кода;
- Индустриальная устойчивость: Защита от ESD и вибраций — надежность в суровых условиях;
- Быстрая связь: Задержка ≤10 мс — передача данных в режиме реального времени.
Примеры применения в отраслях
-
Нефтегаз (трубопроводные системы):
В распределенной системе управления трубопроводом FOXBORO P0926AH-B обеспечивает связь между 5 локальными контроллерами FOXBORO FCM10EF (расположенными на промежуточных постах) и центральной SCADA. Модуль передает данные о давлении, температуре нефти и состоянии клапанов по OPC UA в SCADA, а принимает команды на регулировку скорости насосов по Modbus TCP. Режим redundancy FOXBORO P0926AH-B гарантирует, что при отказе основного модуля на одном из постов резервный продолжает передавать данные — предотвращая потерю контроля над участком трубопровода.
-
Энергетика (крупные ТЭЦ):
На ТЭЦ FOXBORO P0926AH-B интегрирует систему DCS FOXBORO с MES-платформой для мониторинга энергопотребления. Модуль собирает данные о мощности генерации, расходе топлива и эффективности котлов от контроллера FOXBORO H90 и передает их по Ethernet/IP в MES. Благодаря сохранению данных в SSD FOXBORO P0926AH-B автоматически синхронизирует информацию с MES после кратковременного отключения сети — не требуя ручного ввода исторических данных.
-
Химическая промышленность (реакторные линии):
В химическом заводе FOXBORO P0926AH-B соединяет контроллер FOXBORO CP40B (управляющий реактором) с локальной панелью оператора (с последовательным интерфейсом RS485) и облачной платформой анализа данных. Модуль передает параметры реакции (температура, pH, концентрация реагентов) по Modbus RTU в панель оператора (для локального контроля) и по OPC UA в облако (для анализа эффективности процесса). Защита от ESD FOXBORO P0926AH-B предотвращает повреждение модуля при обслуживании панели оператора в условиях высокой статики.
Сравнение с конкурентами
| Параметр | FOXBORO P0926AH-B | Конкурентные модели (Siemens CP 1543-1, ABB CM572) |
|---|---|---|
| Поддерживаемые протоколы | Modbus TCP/RTU, OPC UA, Ethernet/IP | Siemens — PROFINET, OPC UA; ABB — Modbus TCP/RTU, BACnet |
| Redundancy | Переключение ≤50 мс | Siemens — ≤100 мс; ABB — ≤70 мс |
| Задержка передачи | ≤10 мс | Siemens — ≤15 мс; ABB — ≤12 мс |
| Хранилище данных | 8 ГБ SSD | Siemens — 4 ГБ; ABB — 6 ГБ |
| Защита ESD | ±15 кВ (контактное) | Siemens — ±12 кВ; ABB — ±12 кВ |
| Совместимость с FOXBORO | Прямая (FCM10EF, CP40B, H90) | Siemens — Требует шлюза; ABB — Частичная |
Советы по выбору и предостережения
Советы по выбору
- Оцените тип внешних систем: Если нужно интегрировать DCS с SCADA (Ethernet) и старыми устройствами (RS485), FOXBORO P0926AH-B — идеально, так как поддерживает оба типа интерфейсов;
- Требуется отказоустойчивость: Для объектов с критическим процессом (нефтепроводы, ТЭЦ) выберите модуль с redundancy — FOXBORO P0926AH-B поддерживает этот режим стандартно;
- Объем данных: При передаче большого количества тегов (>1000) убедитесь в достаточной памяти — 8 ГБ SSD FOXBORO P0926AH-B покрывает потребности большинства систем.
Предостережения
- Не превышайте лимит подключений: Ethernet-порты поддерживают до 32 одновременных соединений — превышение приведет к замедлению передачи данных;
- Используйте экранированные кабели: Для RS485 и Ethernet используйте кабели с металлическим экраном — это снижает помехи и улучшает стабильность связи;
- Обновляйте прошивку: Используйте только официальные обновления через FOXBORO I/A Series Engineering Toolkit — неофициальные версии могут привести к несовместимости с протоколами;
- Контролируйте температуру: В условиях >50 °C используйте принудительное охлаждение шкафа — перегрев снижает срок службы микропроцессора FOXBORO P0926AH-B.
