Описание
Общее описание продукта

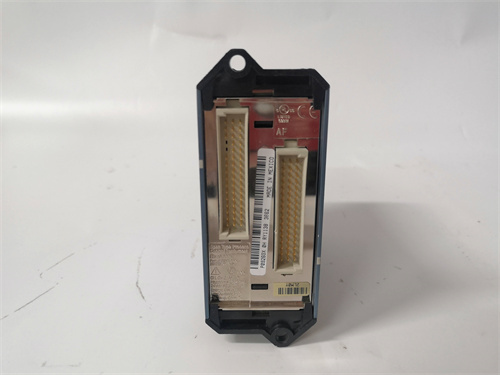

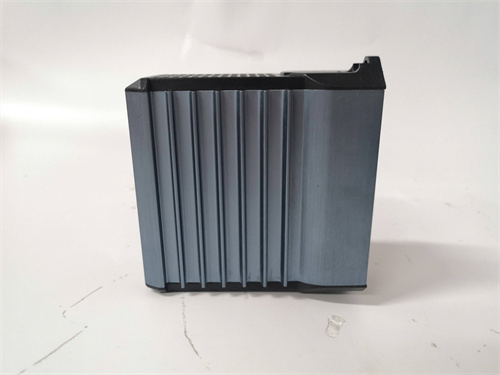

Основным объектом рассмотрения — FOXBORO P0926CC (ссылка на продукт: [вставить ссылку]). Это промышленный аналоговый входной модуль компании Foxboro (часть Emerson Electric), разработанный для интеграции с системами автоматизации DCS Foxboro I/A Series — широко используемых в нефтегазовой, химической, энергетической и пищевой промышленности. FOXBORO P0926CC специализируется на точном сборе и обработке аналоговых сигналов от сенсоров (температуры, давления, уровня, расхода) и преобразовании их в цифровые данные для передачи в DCS, обеспечивая надежность в условиях суровой промышленной среды. Благодаря высокой точности, глубокой интеграции с экосистемой Foxboro и сертификации по международным стандартам, FOXBORO P0926CC стал ключевым компонентом в проектах с критическими требованиями к контролю процессов, где даже малые искажения сигнала могут привести к нестабильности производства или аварийным ситуациям. Особенно ценной является его совместимость с устаревшими и современными конфигурациями Foxboro I/A Series и поддержка широкого спектра аналоговых сигналов, что делает модуль идеальным для модернизации существующих установок без полной замены DCS.
Технические параметры продукта
- Тип устройства: Аналоговый входной модуль для DCS Foxboro I/A Series
- Количество каналов: 8 независимых дифференциальных аналоговых входов (настраиваемые на одиночные-ended)
- Поддерживаемые сигналы:
- Токовые сигналы: 4–20 мА DC (с питанием для 2-х проводных сенсоров — 24 В DC), 0–20 мА DC
- Напряжностные сигналы: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Температурные сигналы: Поддержка термопар (типы J, K, T, E, R, S, B) и термисторов PT100, PT1000 (3/4 провода)
- Характеристики АЦП и точности:
- Разрядность АЦП: 16 бит (для высокой точности преобразования)
- Частота выборки: 60 Гц на канал (для стабильного сбора данных в реальном времени)
- Точность измерения: ±0,05% от полного диапазона (при 25 °C)
- Температурная дрейф: ≤ 5 ppm/°C (для сохранения точности при переменных температурах)
- Электрические характеристики:
- Питание: 5 В DC (получается от шейна DCS Foxboro I/A Series), потребляемая мощность ≤ 3 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной DCS
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности), IEC 61010-1 (электробезопасность)
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 100 мм × 140 мм × 30 мм (стандартный размер для модулей Foxboro I/A Series)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах DCS)
- Монтаж: Разъемное крепление к шейну DCS Foxboro I/A Series (совместимо с основными модулями I/A Series)
- Дополнительные функции: LED-индикаторы состояния питания и общей работы модуля, встроенная фильтрация помех (низкочастотная фильтрация LPF + фильтр Notch 50/60 Гц), онлайн-диагностика через ПО Foxboro Control Environment, логирование ошибок (последние 40 записей), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая точность и стабильность сигнальной обработки: С 16-битной разрядностью АЦП и точностью ±0,05% FOXBORO P0926CC идеально подходит для обработки слабых аналоговых сигналов — например, в нефтегазовой промышленности он преобразует сигналы от датчиков давления в трубопроводах (4–20 мА) в цифровые данные с минимальной погрешностью, что критично для регулирования процесса перекачивания. Встроенная фильтрация Notch подавляет промышленные помехи 50/60 Гц, улучшая качество данных в цехах с высоким уровнем электромагнитных помех.
- Универсальность: поддержка разных сигналов: Возможность настройки каждого канала под токовые, напряжностные и температурные сигналы делает FOXBORO P0926CC адаптируемым к разным задачам — например, на химическом заводе он собирает сигналы от датчиков температуры реактора (PT100), уровня реагентов (4–20 мА) и концентрации газов (0–10 В), заменяя несколько специализированных модулей и оптимизируя количество компонентов в шкафу DCS.
- Глубокая интеграция с DCS Foxboro I/A Series: FOXBORO P0926CC автоматически распознается системой Foxboro I/A Series, и его конфигурация осуществляется через стандартное ПО Foxboro Control Environment. Не требуется дополнительная настройка протоколов или адаптеров — параметры каждого канала (тип сигнала, диапазон, тип сенсора) настраиваются в едином интерфейсе DCS, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых условиях: Работа в диапазоне температур -20 °C до +70 °C и галваническая изоляция 2500 В AC делают FOXBORO P0926CC подходящим для эксплуатации в цехах с переменной температурой (например, металлургические заводы) или на морских нефтегазовых платформах (высокая влажность, вибрации). Защита от электромагнитных помех гарантирует стабильность работы вблизи мощного электрооборудования.
- Совместимость с устаревшими системами: FOXBORO P0926CC полностью совместим как с современными версиями DCS Foxboro I/A Series, так и с устаревшими конфигурациями (версии 5.0 и выше), что делает его идеальным для модернизации старых установок (например, ТЭЦ с более чем 20-летней историей работы) без полной замены дорогостоящего DCS.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): FOXBORO P0926CC собирает сигналы от 8 сенсоров: давления нефти в перегонных колоннах (4–20 мА), температуры пара (PT100), уровня сырья в резервуарах (0–10 В) и расхода реагентов (4–20 мА). Данные передаются в DCS Foxboro I/A Series, который регулирует параметры процесса переработки, обеспечивая соответствие требованиям к качеству бензина и других продуктов.
- Химическая промышленность (реакторные установки): Модуль обрабатывает сигналы от датчиков концентрации химических реагентов (0–5 В), температуры реактора (термопара К-тип) и давления (4–20 мА). FOXBORO P0926CC автоматически линеаризует сигналы от нелинейных сенсоров и передаёт очищенные данные в DCS, который регулирует подачу реагентов и температуру, предотвращая опасные реакции.
- Энергетика (газовые электростанции): FOXBORO P0926CC собирает сигналы от датчиков давления газа (4–20 мА), температуры турбины (PT1000) и уровня масла в смазочной системе (0–10 В). Данные передаются в DCS, который регулирует подачу топлива и скорость турбины, обеспечивая оптимальную эффективность выработки электроэнергии и предотвращая перегрев турбины.
- Пищевая промышленность (линии пастеризации): Модуль обрабатывает сигналы от датчиков температуры пастеризации (PT100) и уровня молочного сырья (4–20 мА). FOXBORO P0926CC передает данные в DCS Foxboro I/A Series, который останавливает линию при не达到 требуемой температуры (> 72 °C), гарантируя безопасность и качество продукта.
Сравнение с конкурентами
В таблице ниже представлено сравнение FOXBORO P0926CC с аналогичными аналоговыми входными модулями для DCS:
| Параметр | FOXBORO P0926CC | Siemens S7-400 SM 331 (6ES7331-7NF10-0AB0) | ABB AI810 (3BSE030220R1) |
|---|---|---|---|
| Количество каналов | 8 (дифференциальные) | 8 (дифференциальные) | 8 (дифференциальные) |
| Разрядность АЦП | 16 бит | 16 бит | 16 бит |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термопары, PT100/1000 | 4–20 мА, 0–10 В, термопары | 4–20 мА, 0–10 В, термопары, PT100/1000 |
| Точность | ±0,05% от диапазона | ±0,1% от диапазона | ±0,05% от диапазона |
| Совместимость с DCS | Foxboro I/A Series | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: FOXBORO P0926CC выделяется глубокой интеграцией с DCS Foxboro I/A Series, поддержкой термисторов PT1000 и более высокой точностью по сравнению с аналогом Siemens. ABB AI810 имеет аналогичную спецификацию, но ограниченную совместимость с не-ABB системами. Для проектов с DCS Foxboro I/A Series и требованиями к высокой точности обработки различных аналоговых сигналов FOXBORO P0926CC является неоспоримым выбором.
Советы по выбору
- Проверьте совместимость с DCS: FOXBORO P0926CC полностью совместим с DCS Foxboro I/A Series (все версии). Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените тип обрабатываемых сигналов: Если нужно обработать одновременно токовые, напряжностные и температурные сигналы (в том числе PT1000), модуль — идеальный выбор. Для проектов без термисторов PT1000 можно рассмотреть Siemens SM 331 с более низкой стоимостью.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или влажностью > 90% модуль с диапазоном -20 °C до +70 °C гарантирует стабильность. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа DCS.
- Определите требования к точности: Для задач с требуемой точностью ≤ ±0,05% (например, нефтегазовая переработка, химические реакторы) FOXBORO P0926CC подходит лучше, чем модули с точностью ±0,1%.
Меры предосторожности
- Соблюдайте правила подключения сенсоров: Перед подключением сенсоров проверьте тип сигнала и настроите соответствующий канал через ПО Foxboro Control Environment — неправильное подключение (например, токового сигнала к каналу для напряжения) приведет к повреждению входных цепей FOXBORO P0926CC. Для 2-х проводных сенсоров убедитесь, что питание 24 В DC от модуля включено.
- Отключите DCS при монтаже: Перед подключением модуля к шине DCS или заменой кабелей отключите источник питания DCS — это предотвращает риск короткого замыкания и повреждения компонентов.
- Регулярно калибруйте модуль: Каждый год выполняйте калибровку через специализированное оборудование Foxboro или авторизованный сервисный центр — это компенсирует температурную дрейф и сохраняет точность ±0,05%. Пропуск калибровки может привести к искажениям данных в длительных эксплуатациях.
- Используйте экранированные кабели: Для подключения сенсоров на расстояниях более 15 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле DCS). Это увеличивает устойчивость к электромагнитным помехам, особенно в цехах с мощным электрооборудованием.
- Конфигурируйте фильтры под тип сигнала: Перед эксплуатацией настройте фильтры LPF и Notch через Control Environment — например, для низкочастотных сигналов температуры установите частоту среза 0,1 Гц, а для подавления промышленных помех — активируйте фильтр Notch 50/60 Гц.
