Описание
Общая информация о продуктах и ссылки
Первым делом стоит представить комбинацию ключевых компонентов для системы DCS FOXBORO I/A Series — мощный модуль питания FOXBORO P0926GU и высокоточный аналоговый модуль входов FOXBORO FBM230, разработанные для совместной работы в критических промышленных процессах. FOXBORO P0926GU обеспечивает стабильное электроснабжение для энергоемких компонентов, а FOXBORO FBM230 собирает и обрабатывает аналоговые сигналы от датчиков с максимальной точностью. Ссылки на продукты FOXBORO P0926GU и FOXBORO FBM230 будут предоставлены позже, но уже сейчас важно подчеркнуть, что эта пара компонентов FOXBORO сочетает в себе надежность питания и точность измерений — это делает их основой для автоматизации объектов нефтегаза, энергетики и химической промышленности, где отклонения параметров могут привести к серьезным последствиям.
Описание продуктов

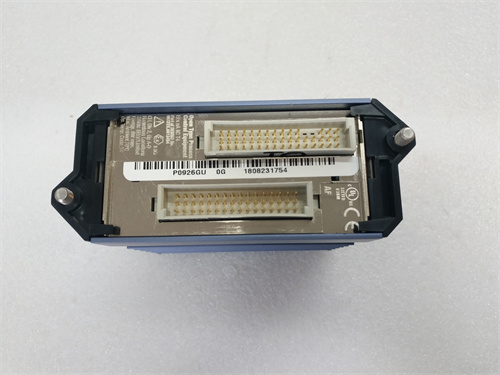

1. Модуль питания FOXBORO P0926GU
FOXBORO P0926GU — это промышленный модуль питания средней мощности от FOXBORO, предназначенный для электроснабжения аналоговых и цифровых модулей DCS FOXBORO I/A Series, включая FOXBORO FBM230. Модуль имеет один входной канал с расширенным диапазоном напряжения (85–264 В AC, 47–63 Гц) — это позволяет работать в сетях с нестабильным электроснабжением (например, удаленные насосные станции) без дополнительных стабилизаторов.
Ключевые особенности FOXBORO P0926GU:
- Мощность и стабильность: Максимальная выходная мощность достигает 30 Вт (1,25 А при 24 В DC), что позволяет одновременно питать FOXBORO FBM230 и до 2 дополнительных модулей (например, FOXBORO FBM201E). Пульсации выходного напряжения не превышают 25 мВ (пик-пик) — критически важно для FOXBORO FBM230, так как низкие помехи гарантируют точность обработки аналоговых сигналов (например, 4–20 мА от датчиков давления).

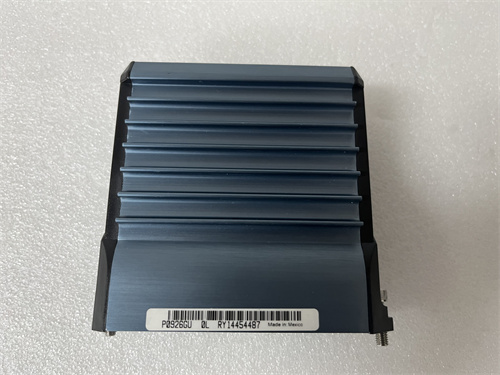

- Защита и надежность: О оснащен комплексной защитой: от перегрузки (ток >1,4 А — ограничение тока без отключения), перегрева (температура >85 °C — автоматическое отключение) и короткого замыкания (ток <0,3 А — предотвращение повреждения). Корпус с пассивным охлаждением (ребра для теплоотвода) и уровень защиты IP20 обеспечивают работоспособность в условияхdust и переменных температур.
2. Аналоговый модуль входов FOXBORO FBM230
FOXBORO FBM230 — это аналоговый модуль входов (AI) от FOXBORO, предназначенный для сбора и обработки сигналов от промышленных датчиков (температуры, давления, расхода) в системе DCS FOXBORO I/A Series. Модуль оснащен 16 независимыми каналами, каждый из которых поддерживает стандартные аналоговые сигналы:
- Токовые сигналы: 4–20 мА DC (активный/пассивный режим) — совместим с большинством индустриальных датчиков (например, Rosemount, Endress+Hauser);
- Напряжностные сигналы: 0–5 В DC, 0–10 В DC — для подключения потенциометрических датчиков (например, уровня жидкости в резервуарах).
Ключевые особенности FOXBORO FBM230:
- Точность и фильтрация: Точность измерения达到 ±0,05% полного диапазона (при 25 °C), а температурная стабильность — ±0,003%/°C. Каждый канал имеет настраиваемый цифровой фильтр (0,1–100 мс) — подавляет высокочастотные помехи (например, от электродвигателей) без искажения полезного сигнала. При подключении к FOXBORO P0926GU стабильное питание дополнительно снижает погрешности, делая FOXBORO FBM230 идеальным для процессов с жесткими требованиями (например, синтез фармацевтических продуктов).
- Диагностика и интеграция: Встроенная диагностика проверяет исправность каналов и связь с контроллером FOXBORO CP40B — при разрыве цепи датчика или перегрузке сигнала FOXBORO FBM230 отправляет алерт в DCS. Модуль легко интегрируется с FOXBORO P0926GU: подключается к его выходу 24 В DC, а через внутреннюю шину DCS обменивается данными с другими компонентами.
Технические параметры
| Параметр | FOXBORO P0926GU (модуль питания) | FOXBORO FBM230 (аналоговый модуль AI) |
|---|---|---|
| Тип | Промышленный модуль питания для DCS | Аналоговый модуль входов (AI) |
| Входное напряжение | 85–264 В AC, 47–63 Гц | 24 В DC ±5% (от FOXBORO P0926GU), потребление 0,3 А |
| Выходное напряжение | 24 В DC ±1% (фиксированное) | — |
| Максимальная мощность | 30 Вт (1,25 А/24 В DC) | — |
| Поддерживаемые сигналы | — | 4–20 мА DC, 0–5 В DC, 0–10 В DC |
| Точность измерения | — | ±0,05% полного диапазона (25 °C) |
| Температурная стабильность | — | ±0,003%/°C (-10 °C до +60 °C) |
| Защита от помех | EMC класс 3 (EN 61326) | EMC класс 3 (EN 61326), фильтры 0,1–100 мс |
| Монтаж | DIN-рейка (2 модуля — 36 мм), IP20 | DIN-рейка (4 модуля — 72 мм), IP20 |
| Совместимость | FOXBORO FBM230, FBM201E, CP40B | FOXBORO P0926GU, CP40B, датчики 4–20 мА/0–10 В |
Точные спецификации уточняются по ссылкам на FOXBORO P0926GU и FOXBORO FBM230.
Преимущества и особенности
- Совместимость и синергия: FOXBORO P0926GU и FOXBORO FBM230 разработаны для совместной работы — низкие помехи питания улучшают точность аналоговых измерений;
- Высокая точность FBM230: ±0,05% полного диапазона — идеально для критических процессов (например, регулировка температуры в реакторах);
- Мощность и стабильность P0926GU: 30 Вт и 25 мВ пульсаций — обеспечивает бесперебойную работу нескольких модулей;
- Расширенная защита: Оба компонента имеют защиту от перегрузки, перегрева и помех — долгая служба в суровых условиях;
- Легкая интеграция: Прямое подключение к DCS FOXBORO — не требует дополнительных адаптеров.
Примеры применения в отраслях
-
Нефтегаз (нефтеперерабатывающие заводы):
В шкафу управления каталитическим крекингом FOXBORO P0926GU питает FOXBORO FBM230 и модуль FOXBORO FBM201E. FOXBORO FBM230 собирает сигналы от 16 датчиков: 10 датчиков температуры реактора (4–20 мА) и 6 датчиков давления в трубопроводах (0–10 В DC). Пульсации FOXBORO P0926GU (22 мВ) обеспечивают, что FOXBORO FBM230 обрабатывает сигналы без помех — контроллер FOXBORO CP40B получает точные данные, регулируя подачу топлива и охлаждения. При перегрузке сети FOXBORO P0926GU ограничивает ток, сохраняя работоспособность FOXBORO FBM230 и предотвращая остановку процесса.
-
Энергетика (крупные ТЭЦ):
FOXBORO P0926GU установлен в шкафу котла, питая FOXBORO FBM230 и 2 модуля FOXBORO FBM205 (DI/DO). FOXBORO FBM230 подключен к 12 датчикам расхода пара (4–20 мА) и 4 датчикам уровня воды в котле (0–5 В DC). Точность FOXBORO FBM230 (±0,04%) позволяет контроллеру поддерживать расход пара с погрешностью <0,1% — критично для эффективности энергопотребления. Температурная стабильность модуля гарантирует, что даже при нагреве шкафу до 55 °C данные не искажаются.
-
Химическая промышленность (реакторные установки):
В реакторе синтеза полиэтилена FOXBORO P0926GU питает FOXBORO FBM230, который собирает сигналы от 16 датчиков концентрации реагентов (4–20 мА). Точность FOXBORO FBM230 обеспечивает дозировку реагентов с погрешностью <0,05% — соответствует международным стандартам качества продукции. Фильтры FOXBORO FBM230 (50 мс) подавляют помех от агрегатов смешивания, а FOXBORO P0926GU защищает модуль от перепадов напряжения, возникающих при работе компрессоров.
Сравнение с конкурентами
| Параметр | Серия FOXBORO (P0926GU + FBM230) | Конкурентные модели (Siemens SITOP PSU300S + SM 331, ABB CP-E 2400 + AI820) |
|---|---|---|
| Мощность P0926GU/SITOP/CP-E | 30 Вт (24 В DC) | Siemens — 24 Вт; ABB — 24 Вт |
| Пульсации выходного напряжения | 25 мВ (P0926GU) | Siemens — 35 мВ; ABB — 30 мВ |
| Точность FBM230/SM 331/AI820 | ±0,05% (FBM230) | Siemens — ±0,1%; ABB — ±0,08% |
| Температурная стабильность | ±0,003%/°C (FBM230) | Siemens — ±0,005%/°C; ABB — ±0,004%/°C |
| Совместимость с FOXBORO | Полная (CP40B, FBM201E) | Siemens — Требует адаптера для FBM230; ABB — Частичная |
Советы по выбору и предостережения
Советы по выбору
- Оцените суммарное потребление: Если нужно питать FOXBORO FBM230 и 2–3 дополнительных модуля, FOXBORO P0926GU (30 Вт) — лучше, чем менее мощные модели (например, FOXBORO P0916AC);
- Проверьте требования к точности: Для процессов с погрешностью <0,1% (химия, фармацевтика) выберите FOXBORO FBM230 — его точность превышает конкурентные модели;
- Учтите условия электроснабжения: В сетях с нестабильностью FOXBORO P0926GU (85–264 В AC) — более надежен, чем модули с узким диапазоном.
Предостережения
- Не превышайте мощность P0926GU: Суммарный ток подключенных устройств не должен превышать 1,2 А — перегрузка снижает срок службы;
- Настройте фильтры FBM230: Для датчиков с медленными изменениями (температура) используйте фильтр 50–100 мс, для быстрых (давление) — 0,1–10 мс;
- Регулярно калибруйте FBM230: Каждый 6 месяцев выполняйте калибровку через FOXBORO I/A Series Engineering Toolkit — поддерживает точность;
- Обеспечьте охлаждение: Не размещайте P0926GU и FBM230 рядом с нагревыми компонентами (трансформаторы) — перегрев искажает данные и повреждает модули.
