Описание
Описание продукта

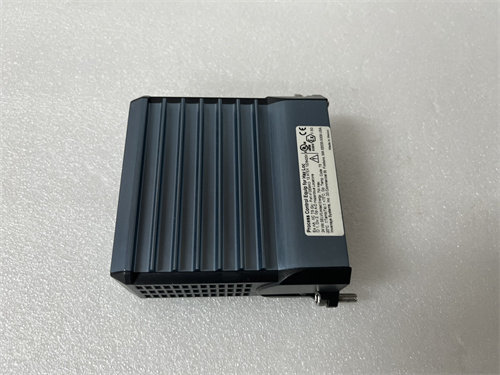

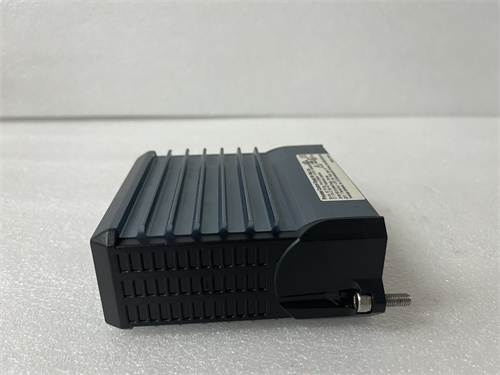

Основным объектом рассмотрения является аналоговый входной модуль для систем распределенного контроля (DCS) FOXBORO P0926KL — ключевой компонент, разработанный компанией Foxboro (филиал Schneider Electric) для точного сбора аналоговых сигналов от промышленных датчиков (температуры, давления, уровня жидкости, расхода) и передачи этих данных в контроллеры DCS Foxboro I/A Series. Продукт FOXBORO P0926KL относится к серии высокоточных модулей I/O Foxboro, специализирующихся на работе в критически важных отраслях (нефтегазовая, химическая, энергетика), где требуется микронная точность измерений и устойчивость при переменных промышленных условиях.
Благодаря поддержке нескольких типов аналоговых сигналов и встроенной цифровой фильтрацией помех, FOXBORO P0926KL обеспечивает надежную передачу данных даже в условиях сильного электромагнитного фона (например, на заводах с мощными электродвигателями или трансформаторами). Особенно важно отметить, что FOXBORO P0926KL поддерживает «горячую замену» (hot-swapping) — это позволяет заменить модуль без отключения всей системы DCS, что критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы).
Кроме того, FOXBORO P0926KL полностью совместим с программным обеспечением Foxboro Control Builder, что упрощает индивидуальную настройку каждого входного канала (например, калибровка, диапазон сигнала, фильтрация) и диагностику неполадок. Например, через ПО можно настроить цифровой фильтр для каждого канала, чтобы подавить импульсные помехи и обеспечить стабильность показаний. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: FOXBORO P0926KL.
Особенно ценным преимуществом FOXBORO P0926KL является его высокая долговечность и стабильность калибровки — модуль сохраняет точность измерений в течение нескольких лет эксплуатации, что снижает частоту обслуживания и уменьшает простои производственных процессов.
Параметры продукта
Параметры FOXBORO P0926KL оптимизированы для высокоточной сбора аналоговых сигналов, основные из них включают:
- Конфигурация входов: 16 независимых аналоговых входов — возможность подключения до 16 датчиков одновременно, с индивидуальной настройкой для каждого канала.
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двухпроводная схема, стандарт для большинства промышленных датчиков);
- Напряжевые: 0–5 В, 0–10 В, ±5 В, ±10 В (для низковольтных сенсоров, например, термопарные преобразователи);
- Температурные сигналы: Поддержка термопар (ТТК, ТХК, К, Е, J, N, R, S) и сопротивных термометров (Pt100, Pt1000) — без необходимости внешних преобразователей.
- Параметры точности:
- Точность измерения (для 4–20 мА): ±0,02 % от полного диапазона — критично для процессов, где малые отклонения влияют на качество продукции;
- Линейность: ≤0,01 % — минимальное отклонение фактического сигнала от теоретической прямой;
- Стабильность калибровки: ≤0,005 % за год — минимальный дрейф параметров, не требует частой перекалибровки.
- Динамические характеристики:
- Время отклика (90 % сигнала): ≤100 мс — быстрая реакция на изменения измеряемого параметра (например, при резком росте давления в реакторе);
- Настраиваемый цифровой фильтр: 0,1–100 с — подавление помех разной частоты (от низкочастотных колебаний до импульсных помех).
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤150 мА (без нагрузки) / ≤300 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Защитные функции:
- Защита от перегрузки тока на входах (максимальный ток ≤30 мА);
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Защита от короткого замыкания (автоматическое отключение канала при напряжении >30 В).
- Совместимость: Полностью совместим с DCS Foxboro I/A Series (все поколения) и большинством аналоговых датчиков промышленного назначения.
Преимущества и особенности
FOXBORO P0926KL имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Сверхвысокая точность и стабильность: Точность ±0,02 % и стабильность калибровки ≤0,005 % за год делают FOXBORO P0926KL подходящим для критических процессов — например, в химических реакторах, где точное измерение температуры (с отклонением ≤0,1 °C) определяет выход и качество конечного продукта.
- Универсальность по типам сигналов: Поддержка токовых, напряжевых и температурных сигналов (термопар, Pt100) позволяет FOXBORO P0926KL подключаться к разным типам датчиков без дополнительных преобразователей — это сокращает сложность схем, затраты на оборудование и время интеграции.
- Горячая замена для непрерывных процессов: Возможность замены FOXBORO P0926KL без остановки DCS гарантирует, что производственный процесс не прерывается даже при отказе модуля — критично для объектов, где простои могут привести к миллионным экономическим потерям (например, нефтеперерабатывающие заводы).
- Индивидуальная настройка фильтрации: Настраиваемый цифровой фильтр (0,1–100 с) адаптирует FOXBORO P0926KL к специфике объекта — на заводах с сильными импульсными помехами устанавливается длительная фильтрация (10–100 с), а на линиях с быстрыми процессами (например, измерение расхода газа) — короткая (0,1–1 с), сохраняя скорость отклика.
- Детальная диагностика и предиктивное обслуживание: Модуль автоматически собирает данные о состоянии каждого входа (уровень помех, состояние калибровки, наличие сигнала) и передает их в DCS — операторы могут в реальном времени отслеживать неполадки (например, разрыв кабеля к датчику) и планировать обслуживание заранее, предотвращая внезапные остановки.
Примеры применения в отраслях
FOXBORO P0926KL широко используется в отраслях, где требуется точный сбор аналоговых сигналов:
- Нефтегазовая отрасль: На площадках добычи нефти — FOXBORO P0926KL собирает сигналы 4–20 мА от датчиков давления в скважинах и расходомеров нефти. Данные передаются в DCS Foxboro I/A Series, который регулирует работу насосов в зависимости от давления, предотвращая перегрузку и снижая энергопотребление.
- Химическая промышленность: В реакторах для производства пластиков — модуль считывает сигналы термопар (тип К) для измерения температуры реакции (диапазон 0–1200 °C) и сигналы 0–10 В от датчиков уровня мономера. Точность FOXBORO P0926KL гарантирует стабильность температуры и дозировки сырья, снижая брак до 0,2 %.
- Энергетика (ТЭЦ): В системах управления котлами — FOXBORO P0926KL подключает датчики давления пара (4–20 мА) и сопротивных термометров Pt100 для измерения температуры воды в котле. Данные используются DCS для регулировки подачи топлива и вентиляции, поддерживая мощность генерации и снижая выбросы вредных веществ.
- Пищевая промышленность: На линиях пастеризации молока — модуль собирает сигналы 4–20 мА от датчиков температуры (диапазон 0–100 °C) и расходомеров молока. При отклонении температуры от нормы (72 °C ±0,5 °C) FOXBORO P0926KL отправляет сигнал в DCS, который останавливает конвейер, предотвращая попадание непастеризованного продукта на рынок.
Сравнение с конкурентами
Сравним FOXBORO P0926KL с аналогичными аналоговыми входными модулями Siemens SM 331 (для DCS PCS 7) и Emerson DeltaV DI6501:
| Параметр | FOXBORO P0926KL | Siemens SM 331 (6ES7331-7NF10-0AB0) | Emerson DeltaV DI6501 |
|---|---|---|---|
| Количество входов | 16 | 8 | 16 |
| Точность измерения (4–20 мА) | ±0,02 % от полного диапазона | ±0,05 % от полного диапазона | ±0,03 % от полного диапазона |
| Поддерживаемые температурные сигналы | Термопар (8 типов), Pt100/Pt1000 | Термопар (6 типов), Pt100 | Термопар (6 типов), Pt100 |
| Время отклика | ≤100 мс | ≤200 мс | ≤150 мс |
| Горячая замена | Да | Нет | Да |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +65 °C |
| MTBF (часов) | >200 000 | ~150 000 | ~180 000 |
Преимущество FOXBORO P0926KL — более высокая точность, поддержка большего количества типов термопар, быстрее время отклика и более длительный срок службы. Для систем, где используется DCS Foxboro I/A Series и требуется микронная точность измерений (нефтегазовая, химическая промышленность), он является предпочтительным выбором. Несмотря на то, что Emerson DI6501 имеет схожую количество входов, FOXBORO P0926KL опережает его по стабильности калибровки и универсальности сигналов.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените требования к точности и типу сигнала: Если ваши процессы требуют измерений с точностью ≤0,05 % (например, химические реакторы, нефтепереработка) или использование редких типов термопар (например, R, S), FOXBORO P0926KL — идеальный выбор. Для менее требовательных задач (например, измерение уровня воды в резервуарах с точностью ≤0,1 %) можно выбрать Siemens SM 331.
- Проверьте количество датчиков и условия эксплуатации: FOXBORO P0926KL с 16 входами подходит для систем с ≤16 аналоговыми датчиками. Для объектов в экстремальных температурах (-40 °C–+70 °C) он гарантирует работоспособность — для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели.
- Учтите совместимость с DCS: FOXBORO P0926KL полностью совместим с DCS Foxboro I/A Series. Если вы используете DCS Siemens PCS 7 или Emerson DeltaV, выберите модули, специализированные для этих систем (SM 331 или DI6501), чтобы избежать проблем с коммуникацией.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте FOXBORO P0926KL только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на FOXBORO P0926KL) — калибруйте модуль перед первой установкой и затем раз в 2 года с использованием эталонного генератора сигналов. Не подключайте сигналы выше 30 В к входам, это может привести к повреждению каналов.
- Защита кабелей: Используйте экранированные кабели для подключения датчиков к FOXBORO P0926KL — это снижает влияние электромагнитных помех, особенно в условиях сильного промышленного фона. Разделяйте сигнальные кабели от силовых (≥1000 В АС) на расстоянии не менее 1 метра.
- Периодическая диагностика: Ежегодно проверяйте точность каждого входа через ПО Foxboro Control Builder — сравнивайте показания модуля с эталонным прибором. При отклонении >0,05 % выполните перекалибровку или замените модуль.
- Электробезопасность: Отключите питание DCS перед заменой или обслуживанием FOXBORO P0926KL — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при работе с модулем для защиты от электростатического разряда.
P0926KL
