Описание

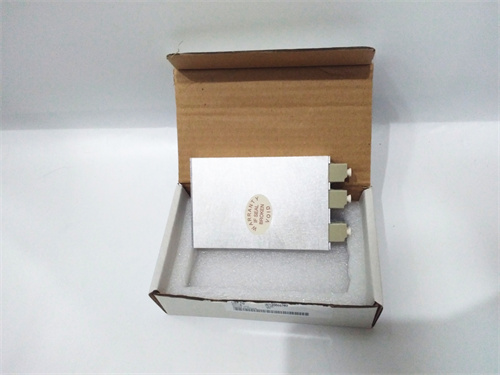

P0926MX
Общая информация о продукте и ссылка
Первым делом стоит представить ключевой компонент питания для систем автоматизации от бренда FOXBORO — модель P0926MX, которая относится к серии источников стабильного постоянного напряжения для модулей Fieldbus (FBM) и дискретных компонентов системы FOXBORO I/A Series. Ссылка на продукт FOXBORO P0926MX будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO P0926MX обеспечивает критически важное питание для аналоговых (например, FOXBORO FBM214), дискретных (например, FOXBORO P0912CM) и коммуникационных (например, FOXBORO FBM05) модулей, поддерживая стабильность работы всей системы DCS. Благодаря широкому диапазону входного напряжения, режиму резервирования и комплексной защите, FOXBORO P0926MX является неотъемлемым элементом для промышленных объектов в нефтегазе, энергетике и химической промышленности — отраслях, где прерывание питания может привести к авариям, потере продукции или нарушению безопасных условий.
Описание продукта
FOXBORO P0926MX — это источник стабилизированного питания от FOXBORO, специализирующийся на преобразовании переменного сетевого напряжения (или постоянного высокого напряжения) в стабильное постоянное напряжение 5 В DC — стандартное для питания электронных компонентов модулей FOXBORO I/A Series.
Ключевая особенность FOXBORO P0926MX — широкий диапазон входного напряжения: 85–264 В AC (частота 50/60 Гц) или 120–370 В DC. Это позволяет использовать источник в практически любых промышленных сетях — от европейских (220 В AC) и американских (110 В AC) до специализированных систем с постоянным напряжением (например, 240 В DC в энергетических объектах). Широкий диапазон также защищает FOXBORO P0926MX от краткосрочных перепадов напряжения (например, при включении крупных электродвигателей в цехе), предотвращая отключение питания модулей.
Выходное напряжение FOXBORO P0926MX отличается высокой стабильностью — дрейф не превышает ±0,5% (т.е. 5 В ±25 мВ) даже при изменении нагрузки от 10% до 100% номинального. Это критически важно для аналоговых модулей с высокими требованиями к точности, например, FOXBORO FBM214 (16-битный ADC), где даже малые колебания напряжения могут искажать измерения сигналов от датчиков (давления, температуры, расхода).
Конструкция FOXBORO P0926MX адаптирована к тяжелым промышленным условиям:
- Корпус: Изготовлен из ударопрочного металла с активным охлаждением (вентилятор с регулируемой скоростью в зависимости от температуры), устойчивый к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и влажности (уровень защиты IP20). Монтируется на стандартную DIN-рейку в шкафах DCS, экономя место за счет компактных размеров (ширина 3 модуля — 54 мм).
- Электронная часть: Оснащена многоуровневой защитой, обеспечивающей надежность и безопасность:
- Защита от перегрузки: Автоматически ограничивает выходной ток при превышении номинального значения (20 А), предотвращая перегрев электроники и повреждение подключенных модулей.
- Защита от короткого замыкания: При замыкании выхода на землю или обратную полярность отключает питание на 1–2 секунды, затем выполняет попытку восстановления работы (многоразовый цикл). Это исключает необходимость частой замены фьюзов и снижает время простоя.
- Защита от перенапряжения: Зазорные диоды и стабилитроны на выходе подавляют импульсы перепадов напряжения, возникающие при отключении индуктивных нагрузок (например, модулей с реле).
- Электромагнитная защита EMC класс 3: Фильтры на входе и выходе подавляют помех, генерируемые источником в сеть, и защищают его от внешних помех (например, от электродвигателей, трансформаторов или частотных преобразователей).
Особенно важно отметить, что FOXBORO P0926MX поддерживает режим резервирования (N+1) — несколько источников могут работать параллельно, разделяя общую нагрузку. При отказе одного из FOXBORO P0926MX остальные автоматически увеличивают свою мощность, поддерживая непрерывное питание модулей. Например, в системах с нагрузкой 25 А используется два FOXBORO P0926MX (каждое с максимальным током 20 А): при отказе одного, второй берет на себя всю нагрузку (25 А < 20 А × 1,5 — запас по мощности), предотвращая остановку DCS.
FOXBORO P0926MX оснащен интуитивно понятными световыми индикаторами состояния:
- Зеленый — питание работает нормально, выходное напряжение стабильно;
- Красный — критическая ошибка (перегрузка, короткое замыкание, переheating, нестабильное входное напряжение);
- Желтый — предупреждение (низкое входное напряжение, повышенная температура корпуса, приближение к лимиту нагрузки).
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Источник стабилизированного питания для FOXBORO I/A Series DCS |
| Входное напряжение | 85–264 В AC (50/60 Гц) или 120–370 В DC |
| Выходное напряжение | 5 В DC ±0,5% (стабильность) |
| Максимальный выходной ток | 20 А (номинальная мощность — 100 Вт: 5 В × 20 А) |
| Эффективность | ≥85% при номинальной нагрузке (снижает теплоотдачу и энергопотребление) |
| Защита | Перегрузка, короткое замыкание, перенапряжение, EMC класс 3 |
| Режим резервирования | Поддерживается (параллельная работа N+1) |
| Диапазон эксплуатации | Температура 0 °C до +60 °C, влажность 5–95% (без конденсации) |
| Монтаж | DIN-рейка (ширина 3 модуля — 54 мм) |
| Совместимость | Модули FOXBORO FBM214, P0912CM, FBM05, P0914XA и другие компоненты I/A Series |
Точные спецификации уточняются по ссылке на FOXBORO P0926MX.
Преимущества и особенности
- Высокая стабильность выходного напряжения: ±0,5% гарантирует правильную работу чувствительных аналоговых модулей (например, FOXBORO FBM214), предотвращая искажения измерений.
- Широкий диапазон входного напряжения: Подходит для всех типов промышленных сетей и защищает от перепадов, обеспечивая непрерывность питания.
- Режим резервирования N+1: Критически важен для систем с нулевым временем простоя — предотвращает остановку DCS при отказе одного источника.
- Комплексная защита: Защита от перегрузки, замыкания и перенапряжения снижает риск повреждения модулей DCS и увеличивает срок службы FOXBORO P0926MX.
- Высокая эффективность: ≥85% снижает теплоотдачу в шкафу DCS, уменьшая нагрузку на систематическое охлаждение и энергопотребление.
Примеры применения в отраслях
-
Нефтегаз (нефтеперерабатывающие заводы):
В шкафу DCS FOXBORO I/A Series установлены три FOXBORO P0926MX в режиме N+1 (нагрузка 35 А, каждый источник — 20 А). Они питают 15 модулей, включая 5 FOXBORO FBM214 (аналоговые входы для датчиков давления), 3 FOXBORO P0912CM (дискретные выходы для клапанов) и 2 FOXBORO FBM05 (коммуникация с FF-устройствами). Широкий диапазон входного напряжения FOXBORO P0926MX защищает систему от перепадов в сетях нефтепровода (частое явление в удаленных местностях), а стабильное 5 В DC гарантирует точность измерений FOXBORO FBM214. При отказе одного FOXBORO P0926MX остальные два автоматически увеличивают нагрузку, поддерживая работу всех модулей — не допуская остановки разделительных колонн.
-
Энергетика (ТЭЦ):
FOXBORO P0926MX питает модули управления котлом: 4 FOXBORO FBM214 (измерение температуры пара и расхода воды), 2 FOXBORO P0912CM (управление реле защиты) и 1 FOXBORO FBM09 (HART-коммуникация с расходомерами). Защита от короткого замыкания FOXBORO P0926MX предотвращает отключение питания при неисправности одного из FOXBORO P0912CM — источник перезапускается автоматически после устранения неисправности. Активное охлаждение FOXBORO P0926MX поддерживает температуру корпуса ниже 60 °C даже в условиях повышенной температуры в котельной.
-
Химическая промышленность (реакторные установки):
Два FOXBORO P0926MX в режиме N+1 питают модули, отвечающие за безопасность реакторов: FOXBORO FBM214 (измерение уровня реагентов), FOXBORO P0912CM (управление аварийными клапанами) и FOXBORO FCP270 (операторская панель). При отключении одной фазы сетевого напряжения (типичное нарушение в промышленных цехах) широкий диапазон входного напряжения FOXBORO P0926MX позволяет источникам продолжать работу на оставшихся фазах. Это предотвращает аварийное прекращение реакции и потери дорогостоящих реагентов.
Сравнение с конкурентами
| Параметр | FOXBORO P0926MX | Конкурентные модели (Siemens SITOP PSU8200, ABB CP-E 5V) |
|---|---|---|
| Выходное напряжение | 5 В DC ±0,5% (высокая стабильность) | Siemens — 5 В DC ±1%; ABB — 5 В DC ±0,8% |
| Максимальный выходной ток | 20 А (100 Вт) | Siemens — 20 А (100 Вт); ABB — 15 А (75 Вт) |
| Входной диапазон | 85–264 В AC / 120–370 В DC (широкий) | Siemens — 120–230 В AC (ограниченный); ABB — 85–264 В AC |
| Режим резервирования | Поддерживается (N+1, без дополнительного оборудования) | Siemens — Поддерживается (требует внешнего модуля); ABB — Ограниченно |
| Защита | Перегрузка, замыкание, перенапряжение, EMC 3 | Siemens — Перегрузка, замыкание, EMC 2; ABB — Перегрузка, замыкание |
| Совместимость с FOXBORO | Полная с модулями I/A Series (FBM214, P0912CM и др.) | Нет (требуется проверка на совместимость с шиной питания DCS) |
Советы по выбору и предостережения
Советы по выбору
- Рассчитайте общую нагрузку: Суммарный ток всех подключенных модулей не должен превышать 80% от максимального тока FOXBORO P0926MX (20 А) — т.е. 16 А для одного источника. Для нагрузок >16 А используйте режим N+1 (например, 2 источника для нагрузки 25 А).
- Оцените параметры сетей: Если сеть имеет перепады напряжения или работает на 110 В AC/240 В DC, FOXBORO P0926MX с широким входным диапазоном — единственный подходящий выбор (конкуренты часто имеют ограниченные диапазоны).
- Приоритет надежности: Для критических систем (нефтегаз, реакторы) всегда используйте режим N+1 — это минимзирует риск остановки DCS при отказе питания.
Предостережения
- Монтаж только сертифицированными специалистами: При подключении FOXBORO P0926MX соблюдайте схемы питания модулей DCS — неправильное подключение фаз или полярности может повредить источник или модули (например, FOXBORO FBM214).
- Регулярная проверка индикаторов: Ежемесячно проверяйте световые индикаторы — красный свет означает критическую ошибку (например, перегрузка), желтый — предупреждение (например, низкое входное напряжение). Устраняйте проблемы немедленно.
- Обеспечьте вентиляцию: Активное охлаждение FOXBORO P0926MX требует свободного потока воздуха в шкафу — блокировка вентиляторов приведет к переheating и выходу из строя источника.
- Не превышайте лимит тока: Долгосрочная работа с током >20 А повреждает электронику FOXBORO P0926MX — для больших нагрузок добавляйте дополнительные источники в режиме N+1.
P0926MX
