Описание
Описание продукта

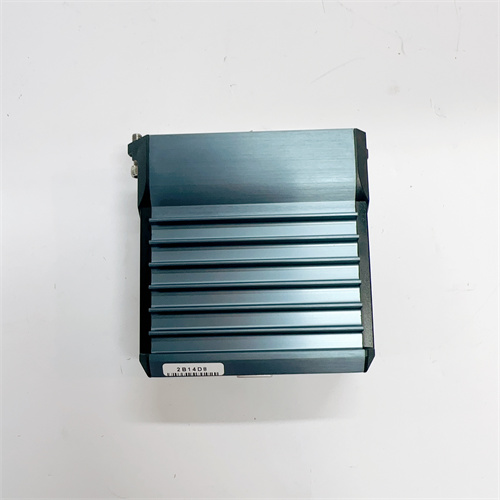

Основным объектом рассмотрения является контроллерная плата для систем распределенного контроля (DCS) FOXBORO P0961CA — ключевой компонент, разработанный компанией Foxboro (филиал Schneider Electric) для управления и координации работы модулей I/O в DCS Foxboro I/A Series. Продукт FOXBORO P0961CA относится к серии высоконадежных контроллеров Foxboro, специализирующихся на работе в критически важных отраслях (нефтегазовая, химическая промышленность, энергетика), где требуется стабильная обработка логических алгоритмов и реальное управление промышленными процессами.
Благодаря встроенному высокопроизводительному микропроцессору и поддержке распределенной архитектуры, FOXBORO P0961CA обеспечивает синхронную работу всех подключенных модулей I/O (аналоговых, цифровых, коммуникационных) и передачу данных в центральные контроллеры DCS. Особенно важно отметить, что FOXBORO P0961CA поддерживает «горячую замену» (hot-swapping) — это позволяет заменить плату без остановки всей системы, что критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы).
Кроме того, FOXBORO P0961CA полностью совместим с программным обеспечением Foxboro Control Builder, что упрощает настройку управляющих алгоритмов (например, регуляторы PID, логические блоки) и диагностику неполадок. Например, через ПО можно конфигурировать частоту обновления данных модулей I/O и задавать параметры защиты от аварийных режимов. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: FOXBORO P0961CA.
Особенно ценным преимуществом FOXBORO P0961CA является его высокая отказоустойчивость — благодаря двойной памяти (оперативной и постоянной) и контрольным суммам данных, плата предотвращает потерю конфигураций и искажения сигналов даже при кратковременных перепадах напряжения.
Параметры продукта
Параметры FOXBORO P0961CA оптимизированы для надежной координации и управления модулями I/O в DCS, основные из них включают:
- Процессор и вычислительная мощность: 32-битный микропроцессор с частотой 400 МГц — обработка до 10 000 инструкций за секунду (KIPS), достаточная для сложных логических алгоритмов и регуляторных функций.
- Память:
- Оперативная память (RAM): 256 МБ — для хранения рабочих данных и временных буферов;
- Постоянная память (Flash): 128 МБ — для хранения конфигураций, программ и защитных алгоритмов (не требует батарейного питания).
- Поддержка модулей I/O:
- Максимальное количество подключенных модулей: 32 (любого типа — аналоговые входы/выходы, цифровые входы/выходы, модули коммуникации);
- Тип шины связи с модулями: Оптическая шина Foxboro FBM (Field Bus Module) — высокоскоростная передача данных (до 100 Мбит/с) и защита от электромагнитных помех.
- Коммуникационные интерфейсы:
- 1 порт Ethernet (100 Мбит/с): Для связи с центральными контроллерами DCS и системами SCADA;
- 1 порт RS-232C: Для локальной настройки и подключения диагностического оборудования;
- Поддержка протоколов Modbus TCP и Foxboro proprietary protocol — совместимость с внешними системами.
- Напряжение питания: 5 В ДС (получается от шкафной системы DCS Foxboro I/A Series), потребляемый ток ≤500 мА.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Защитные функции:
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Контроль контрольных сумм данных (CRC) — предотвращение искажения сигналов;
- Автоматическое восстановление конфигурации из Flash-памяти при сбое RAM.
- Программные возможности: Поддержка языков программирования IEC 61131-3 (LD — ладдерная диаграмма, FBD — функциональная блок-схема, ST — структурное текстовое программирование) и алгоритмов PID с адаптивной настройкой.
Преимущества и особенности
FOXBORO P0961CA имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Высокая производительность и синхронизация модулей I/O: Процессор с частотой 400 МГц и оптимизированная шина FBM позволяют FOXBORO P0961CA обрабатывать данные от 32 модулей одновременно, обеспечивая синхронность работы с задержкой ≤1 мс — критично для процессов, где требуется координация нескольких исполнительных механизмов (например, регулировка клапанов и насосов в реакторе).
- Горячая замена для непрерывных процессов: Возможность замены FOXBORO P0961CA без остановки DCS гарантирует, что производство не прерывается даже при отказе контроллерной платы — это особенно важно для нефтеперерабатывающих заводов или ТЭЦ, где простои могут привести к миллионным экономическим потерям.
- Гибкая программируемость и интеграция: Поддержка языков IEC 61131-3 и алгоритмов PID позволяет инженерам быстро адаптировать FOXBORO P0961CA к изменениям технологических процессов (например, переключение на другой тип сырья в химическом реакторе) — не требуется замена оборудования, достаточно обновить программу через Foxboro Control Builder.
- Защита данных и отказоустойчивость: Контроль контрольных сумм (CRC) и автоматическое восстановление конфигурации предотвращают потерю данных и искажения сигналов, даже при сильных электромагнитных помехах или кратковременных перепадах напряжения. Это гарантирует стабильную работу DCS в суровых промышленных условиях.
- Детальная диагностика и предиктивное обслуживание: FOXBORO P0961CA автоматически собирает данные о состоянии модулей I/O (температура, состояние каналов, количество ошибок) и передает их в SCADA — операторы могут в реальном времени отслеживать здоровье системы и планировать обслуживание (например, замену изношенного модуля) до возникновения полного отказа.
Примеры применения в отраслях
FOXBORO P0961CA широко используется в отраслях, где требуется управление сложными промышленными процессами через DCS Foxboro I/A Series:
- Нефтегазовая отрасль: На площадках переработки нефти — FOXBORO P0961CA управляет модулями I/O для контроля температуры и давления в колоннах ректификации. Плата обрабатывает сигналы от датчиков и отправляет команды на регулирующие клапаны, поддерживая технологические параметры и обеспечивая разделение нефти на фракции (бензин, дизель).
- Химическая промышленность: В реакторах для производства удобрений — FOXBORO P0961CA координирует работу модулей аналоговых входов (для измерения pH уровня раствора) и цифровых выходов (для управления насосами подачи реагентов). Алгоритмы PID на платеж регулируют дозировку реагентов, гарантируя стабильность состава удобрения и снижая брак.
- Энергетика (ТЭЦ): В системах управления котло-турбинными установками — FOXBORO P0961CA управляет модулями коммуникации (для передачи данных о мощности генерации) и аналоговыми выходов (для регулировки подачи топлива). Плата синхронизирует работу котла и турбины, поддерживая частоту сети на уровне 50 Гц и стабильную подачу электроэнергии.
- Пищевая промышленность: На линиях производства напитков — FOXBORO P0961CA контролирует модули цифровых входов (для считывания сигналов от датчиков наличия бутылок) и аналоговых выходов (для регулировки расхода напитка). Плата обеспечивает точную дозу напитка в каждую бутылку и останавливает линию при отсутствии упаковки, соответствуюя стандартам качества.
Сравнение с конкурентами
Сравним FOXBORO P0961CA с аналогичными контроллерными платами Siemens S7-400 CPU 414-3PN/DP (для DCS PCS 7) и Emerson DeltaV Controller:
| Параметр | FOXBORO P0961CA | Siemens S7-400 CPU 414-3PN/DP | Emerson DeltaV Controller |
|---|---|---|---|
| Процессорная мощность (KIPS) | 10 000 | 15 000 | 12 000 |
| Максимальное количество модулей I/O | 32 | 64 (с расширением) | 48 |
| Поддерживаемые протоколы | Modbus TCP, Foxboro proprietary | PROFINET, Profibus DP, Modbus TCP | Modbus TCP, OPC UA |
| Горячая замена | Да | Нет | Да |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +65 °C |
| MTBF (часов) | >200 000 | ~180 000 | >190 000 |
Преимущество FOXBORO P0961CA — лучшая устойчивость при экстремальных температурах, поддержка专有 протокола Foxboro (для идеальной совместимости с DCS I/A Series) и более длительный срок службы. Для систем, где используется DCS Foxboro I/A Series и требуется работа в суровых условиях, он является предпочтительным выбором. Несмотря на то, что Siemens S7-400 поддерживает больше модулей, FOXBORO P0961CA опережает его по отказоустойчивости и удобству интеграции в экосистему Foxboro.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените сложность процесса и количество модулей I/O: FOXBORO P0961CA подходит для систем с ≤32 модулями I/O и средними требованиями к производительности (например, котлы ТЭЦ, линии упаковки). Для крупных систем (>48 модулей) или процессов с высокими требованиями к скорости (например, высокоскоростные конвейеры) лучше выбрать Emerson DeltaV Controller или Siemens S7-400.
- Проверьте тип DCS и условия эксплуатации: FOXBORO P0961CA полностью совместим только с DCS Foxboro I/A Series. Если вы используете DCS Siemens PCS 7 или Emerson DeltaV, выберите контроллеры, специализированные для этих систем. Для объектов в холодных регионах (-40 °C) FOXBORO P0961CA или Emerson DeltaV Controller подходят — Siemens S7-400 не поддерживает температуры ниже 0 °C.
- Учтите требования к непрерывности работы: Если ваш процесс не допускает остановок (например, нефтепереработка, энергетика), выберите FOXBORO P0961CA с горячей заменой — это избежит экономических потерь при отказе контроллера.
Меры предосторожности
- Монтаж и настройка: Устанавливайте FOXBORO P0961CA только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на FOXBORO P0961CA) — строго соблюдайте схемы подключения шины FBM и питания, неправильная подключение приведет к повреждению платы и модулей I/O.
- Резервное копирование конфигурации: Регулярно сохраняйте программу и конфигурации FOXBORO P0961CA через Foxboro Control Builder — в случае замены платы или сброса памяти вы быстро восстановите работу системы, не теряя время на перепрограммирование.
- Периодическая диагностика: Ежегодно проверяйте состояние платы через диагностическое ПО — контролируйте температуру процессора, состояние коммуникационных интерфейсов и количество ошибок передачи данных. При обнаружении неполадок (например, снижение скорости шины FBM) замените плату вовремя.
- Охлаждение и защита: Обеспечьте достаточное принудительное охлаждение шкафа DCS — при работе с максимальной нагрузкой FOXBORO P0961CA генерирует тепло, и температура выше +70 °C снизит производительность и срок службы. Не монтируйте плату рядом с мощными нагревыми элементами (например, трансформаторами).
