Первым делом стоит представить важный компонент питания для систем автоматизации от бренда FOXBORO — модель P0170PU (корректный обозначение, часто указанное как PO170PU), которая относится к серии источников питания для шкафов систем распределенного управления (DCS) FOXBORO I/A Series. Ссылка на продукт FOXBORO P0170PU будет предоставлена позже, но уже сейчас важно подчеркнуть, что FOXBORO P0170PU выполняет функцию стабильного питания модулей DCS (например, контроллеров, модулей I/O FOXBORO P0916AW или FOXBORO FBM207 P0914TD), обеспечивая постоянный и чистый ток при флуктуациях входного напряжения. Благодаря высокой надежности и защите от нештатных режимов, FOXBORO P0170PU широко используется в нефтегазе, химической промышленности и энергетике — отраслях, где отключение питания DCS может привести к авариям или остановке производства.
Описание продукта

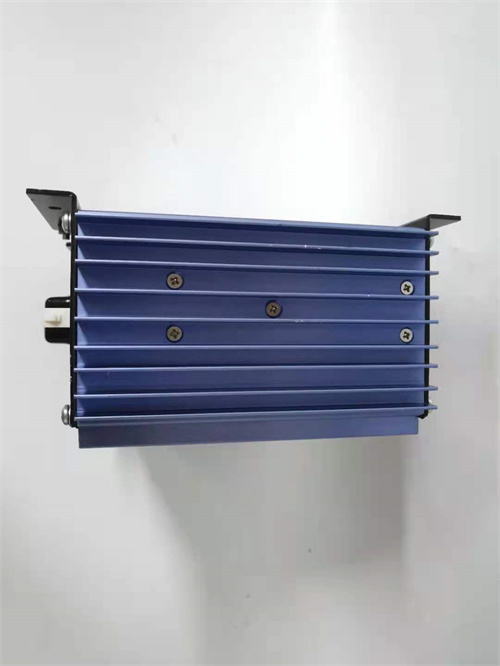

FOXBORO P0170PU — это источник питания блокового типа от FOXBORO, разработанный специально для питания компонентов системы DCS I/A Series. Источник FOXBORO P0170PU имеет входной диапазон напряжения 100–240 В AC (50/60 Гц), что позволяет использовать его в сетях с разными стандартами напряжения (например, 110 В AC в США или 220 В AC в Европе) без дополнительных настроек. Выходное напряжение фиксировано на 5 В DC — стандартное напряжение для большинства модулей FOXBORO I/A Series — с максимальной выходной мощностью 70 Вт (максимальный выходной ток 14 А), что достаточно для питания до 15–20 модулей I/O или 2–3 контроллеров в одном шкафу.
Конструкция FOXBORO P0170PU учитывает специфику работы в промышленных условиях: корпус выполнен из жаропрочного металла с активным охлаждением (встроенный вентилятор с регулируемой скоростью), устойчивый к вибрациям (до 5 Гц), температурным колебаниям (-10 °C до +50 °C) и влажности (уровень защиты IP20), а также оснащен фильтрами входного напряжения для подавления помех сетевой частоты (50/60 Гц) и импульсных перепадов. Это гарантирует, что FOXBORO P0170PU стабильно работает даже в сетях с неидеальным качеством напряжения (например, с пиками напряжения от электродвигателей) и не передает помехи на подключенные модули DCS.
Особенно важно отметить, что FOXBORO P0170PU оснащен комплексной защитой от нештатных режимов, критических для безопасности DCS:
- Защита от перегрузки: При превышении выходного тока выше 14 А источник автоматически снижает напряжение (режим «тока ограниченного значения»), предотвращая перегрев и повреждение модулей DCS;
- Защита от короткого замыкания: При коротком замыкании на выходе FOXBORO P0170PU полностью отключает подачу тока, а после устранения неисправности восстанавливает работу в автоматическом режиме;
- Защита от перегрева: Встроенный термостат отключает источник при превышении температуры компонентов +70 °C (например, при забивании вентилятора пылью), а после остывания возвращает его в рабочий режим;
- Защита от обратного тока: Встроенные диоды предотвращают обратное течение тока от резервных источников (например, батарей) в случае отключения основного питания, защищая компоненты FOXBORO P0170PU от повреждения.
Кроме того, FOXBORO P0170PU поддерживает функцию параллельного подключения (N+1 конфигурация): несколько источников (например, 2–3 FOXBORO P0170PU) можно подключить параллельно к общему шину питания DCS. При этом каждый источник分担яет нагрузку, а при отказе одного из них остальные автоматически увеличивают выходной ток, поддерживая стабильную подачу питания — это критически важно для систем с нулевым временем простоя (например, атомные электростанции). Источник FOXBORO P0170PU также оснащен световыми индикаторами состояния (зеленый — нормальная работа, желтый — предупреждение о перегреве или снижении входного напряжения, красный — отказ), что позволяет операторам быстро определить проблему с питанием без использования тестового оборудования.
Модуль FOXBORO P0170PU легко монтируется в стандартные шкафы 19-дюймовые (ширина 1 УЕ — 44,45 мм), что совпадает с размерами других компонентов FOXBORO I/A Series. Он также имеет стандартные разъемы для подключения к шине питания DCS и входной сети, что упрощает установку и замену — например, при обслуживании можно быстро извлечь FOXBORO P0170PU из шкафа, не отключая питание других компонентов (при параллельной конфигурации).
Технические параметры
- Тип устройства: Источник питания блокового для FOXBORO I/A Series DCS.
- Входные параметры:
- Напряжение: 100–240 В AC (50/60 Гц);
- Максимальный входной ток: 1,5 А (при 100 В AC) / 0,8 А (при 240 В AC).
- Выходные параметры:
- Напряжение: 5 В DC ±0,05% (стабильность напряжения);
- Максимальная мощность: 70 Вт;
- Максимальный ток: 14 А;
– 纹波 напряжения: <50 мВ (пик-пик) — индикатор «чистоты» выходного тока.
- Защита: Перегрузка, короткое замыкание, перегрев, обратный ток, нестабильное входное напряжение.
- Охлаждение: Активное (вентилятор 12 В DC, скорость 2000–3000 об/мин).
- Диапазон рабочих температур: -10 °C до +50 °C.
- Размеры: 1 УЕ (44,45 мм) по ширине, 177,8 мм по глубине, 127 мм по высоте (стандарт для 19-дюймовых шкафов).
- Совместимость: Все модули FOXBORO I/A Series (P0916AW, FBM207 P0914TD, контроллеры), шкафы DCS FOXBORO — точные спецификации уточняются по ссылке на FOXBORO P0170PU.
Преимущества и особенности
- Широкий входной диапазон: Поддержка 100–240 В AC позволяет использовать в сетях разных стран без адаптеров.
- Высокая мощность и стабильность: 70 Вт (14 А) на выходе 5 В DC обеспечивает питание большого количества модулей, а стабильность ±0,05% защищает чувствительные компоненты DCS от флуктуаций.
- Комплексная защита: Защита от перегрузки, короткого замыкания и перегрева предотвращает аварии и повреждение оборудования.
- Конфигурация N+1: Параллельное подключение увеличивает отказоустойчивость системы питания.
- Удобная монтаж и диагностика: Стандартные размеры для 19-дюймовых шкафов и световые индикаторы упрощают установку и обслуживание.
Примеры применения в отраслях
- Нефтегаз (нефтеперерабатывающие заводы): В шкафах DCS, контролирующих разделительные колонны, FOXBORO P0170PU питает 12 модулей I/O (включая FOXBORO P0916AW для управления клапанами и FOXBORO FBM207 P0914TD для считывания давления) и 1 контроллер. Источник работает в параллельной конфигурации с другим FOXBORO P0170PU (N+1): при отказе одного источника второй автоматически берет на себя всю нагрузку, не останавливая процесс переработки нефти. Фильтрация входного напряжения подавляет помех от компрессоров, расположенных рядом с шкафом.
- Химическая промышленность (реакторные установки): В системах управления реакторами для производства пластиков FOXBORO P0170PU питает модули, отвечающие за регулировку температуры и подачу реагентов. Защита от перегрева предотвращает отключение питания при повышении температуры в шкафу (например, в летние месяцы), а защита от короткого замыкания защищает модули от повреждения при неосторожном монтаже кабелей.
- Энергетика (ТЭЦ): В котельных установках FOXBORO P0170PU питает контроллеры, регулирующие топливную подачу и вентиляцию. Широкий входной диапазон (100–240 В AC) позволяет использовать источник при флуктуациях сетевого напряжения, которые часто возникают при переключении мощных электродвигателей турбин. Активное охлаждение поддерживает оптимальную температуру компонентов источника даже при высокой нагрузке (например, при работе всех модулей DCS одновременно).
Сравнение с конкурентами
| Параметр | FOXBORO P0170PU | Конкурентные модели (Siemens SITOP PSU100C 5A, ABB CP-E 5V/10A) |
|---|---|---|
| Выходное напряжение/ток | 5 В DC / 14 А (70 Вт) | Siemens — 5 В DC / 5 А (25 Вт); ABB — 5 В DC / 10 А (50 Вт) |
| Входной диапазон | 100–240 В AC (50/60 Гц) | Siemens — 85–264 В AC; ABB — 90–264 В AC |
| Защита | Перегрузка, короткое замыкание, перегрев, обратный ток | Siemens — Перегрузка, короткое замыкание; ABB — Перегрузка, перегрев |
| Конфигурация N+1 | Поддерживается | Siemens — Поддерживается; ABB — Не поддерживается |
| Охлаждение | Активное (вентилятор) | Siemens — Пассивное; ABB — Пассивное |
| Совместимость с FOXBORO | Полная с I/A Series | Нет (требуется проверка на совместимость с разъемами) |
Советы по выбору и предостережения
Советы по выбору
- Рассчитайте общую мощность нагрузки: Прежде чем выбрать FOXBORO P0170PU, подсчитайте суммарный ток всех модулей DCS в шкафу (например, 1 модуль P0916AW потребляет 0,8 А, контроллер — 1,2 А). Для запаса мощности выбирайте источник с запасом 20–30% (например, при суммарном токе 10 А FOXBORO P0170PU с 14 А подойдет оптимально).
- Оцените требования к отказоустойчивости: Для критических систем (нефтепереработка, атомные электростанции) используйте параллельную конфигурацию 2x FOXBORO P0170PU (N+1). Для менее критических систем (например, вентиляция цехов) можно ограничиться одним источником.
- Проверьте условия установки: Если шкаф DCS расположен в местах с высокой температурой (>40 °C) или пылью, FOXBORO P0170PU с активным охлаждением подходит лучше, чем модели с пассивным охлаждением — он стабильнее работает при перегреве.
Предостережения
- Монтаж выполняйте сертифицированными электриками: Подключение FOXBORO P0170PU к входной сети (220/110 В AC) требует соблюдения правил электробезопасности — неправильное подключение может привести к короткому замыканию или поражению током. Обязательно отключите входное напряжение перед монтажом.
- Регулярно очищайте вентилятор: Каждый 3–6 месяцев очищайте вентилятор FOXBORO P0170PU от пыли с помощью компрессированного воздуха — забитый вентилятор вызывает перегрев и отключение источника.
- Не превышайте выходной ток: Длительная работа FOXBORO P0170PU с током >14 А приводит к перегреву и снижению срока службы. При необходимости добавьте второй источник в параллельную конфигурацию.
- Контролируйте индикаторы состояния: При включении желтого или красного индикатора немедленно проверяйте источник (например, измерьте входное напряжение или проверьте на перегрев) — игнорирование предупреждений может привести к отказу питания DCS.
