Описание
Описание продукта

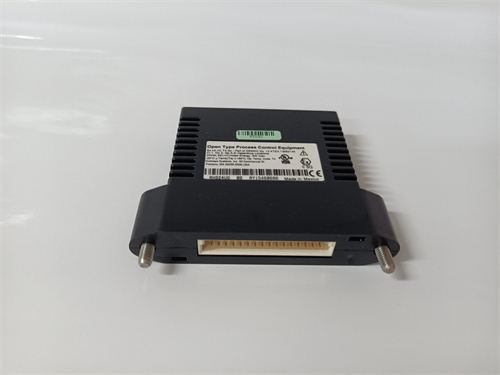

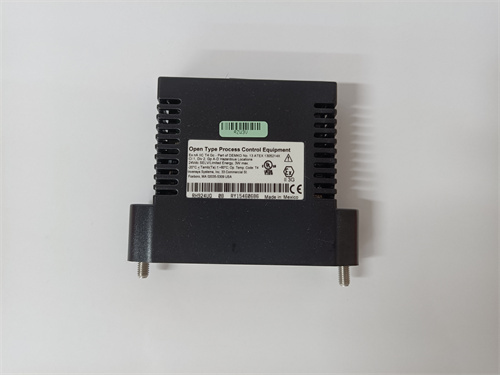

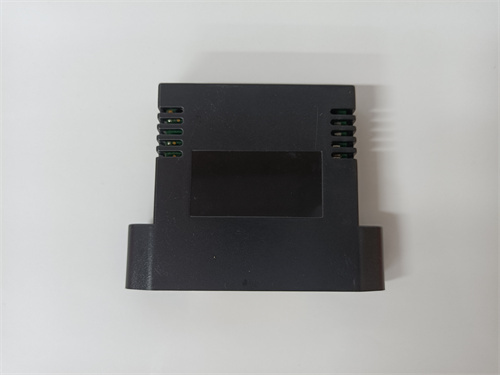

FOXBORO RH100CP представляет собой универсальный цифровой модуль, разработанный для работы с 16 независимыми дискретными входами/выходами (настраиваемыми под тип сигнала) в системах DCS Foxboro I/A Series. Модуль FOXBORO RH100CP собирает сигналы от промышленных датчиков (концевики положения, кнопки аварийного останова, фотоэлементы) и передает их в центральный контроллер DCS, а также выполняет команды контроллера для управления исполнительными механизмами (электромагнитные клапаны, сигнальные лампы, контакторы). Благодаря двойной электрической изоляции FOXBORO RH100CP защищает сигналы от электромагнитных помех (EMC) и перепадов напряжения, что гарантирует стабильность работы даже в средах с сильными помехами (например, рядом с компрессорами или насосами). Также FOXBORO RH100CP имеет встроенную функцию самодиагностики: он автоматически проверяет состояние каждого канала и передает коды ошибок (обрыв цепи, короткое замыкание) в контроллер, позволяя операторам быстро локализовать проблему. Ключевой особенностью FOXBORO RH100CP является гибкая настройка через программное обеспечение Foxboro Control Suite — можно задать тип сигнала (DC/AC), активное состояние (высокий/низкий уровень) и время задержки для каждого канала, адаптируя модуль к требованиям конкретного процесса. При правильной интеграции FOXBORO RH100CP упрощает расширение системы DCS, его модульная конструкция позволяет добавлять новые сигналы без остановки всего процесса, сохраняя непрерывность производства.
Параметры продукта
- Тип устройства: Универсальный цифровой модуль (DI/DO) для DCS Foxboro I/A Series
- Комплектация каналов:
- Количество каналов: 16 (настраиваемые как входы или выходы)
- Поддерживаемые типы сигнала:
- Входы: 24 В постоянное (DC), 110/230 В переменное (AC, 50/60 Гц)
- Выходы: Реле (250 В переменное/30 В постоянное, ток до 5 А), транзисторные (open-collector, 24 В постоянное, ток до 1 А)
- Электрические характеристики:
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Время реакции: ≤1 мс (для входов), ≤5 мс (для выходов)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Напряжение питания: 24 В постоянное (из шасси DCS I/A Series, потребляемый ток ≤100 мА)
- Монтаж: Для шасси Foxboro I/A Series (стандартное модульное крепление)
- Класс защиты: IP20 (для монтажа внутри шкафов системного оборудования DCS)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE, RoHS
Преимущества и особенности
- Универсальность каналов: Возможность настраивать каждый из 16 каналов как вход или выход делает FOXBORO RH100CP гибким для разных задач — не нужно покупать отдельные модули для DI и DO, экономя место в шасси DCS.
- Поддержка AC/DC сигналов: Работа с как постоянным, так и переменным током позволяет использовать модуль с разными типами датчиков и исполнительных механизмов, без ограничений по питанию.
- Высокая защита от помех: Двойная электрическая изоляция гарантирует стабильность сигналов в суровых промышленных условиях, снижая риск ложных срабатываний или пропуска аварийных состояний.
- Совместимость с DCS Foxboro I/A Series: Стандартная конструкция обеспечивает плагинтеграцию в существующие системы, без необходимости изменения контроллеров или переделки кабельных трасс.
Примеры применения в отраслях
- Нефтегазовая отрасль: На нефтеперерабатывающих заводах FOXBORO RH100CP собирает сигналы от концевиков положения клапанов в трубопроводах и управляет сигнальными лампами статуса — стабильность сигналов предотвращает ошибки в регулировании потока нефти, гарантируя безопасность процесса.
- Химическая промышленность: В реакторных установках модуль обрабатывает сигналы аварийных кнопок (24 В DC) и управляет электромагнитными клапанами сброса (230 В AC) — при опасном отклонении параметров он быстро передаёт команду на остановку, защищая персонал и оборудование.
- Водоподготовка: На станциях очистки воды FOXBORO RH100CP собирает сигналы от фотоэлементов (контроль уровня воды) и управляет контакторами насосов — автоматическое переключение насосов по сигналу модуля поддерживает стабильный уровень воды в резервуарах.
- Пищевая промышленность: В линиях упаковки продуктов модуль управляет датчиками наличия продукции (24 В DC) и приводами конвейеров (110 В AC) — синхронная работа компонентов предотвращает закупорку или недостаток сырья.
Сравнение с конкурентами
| Параметр | FOXBORO RH100CP | Конкурентный модуль (например, Siemens S7-400 DI/DO 16x24VDC) |
|---|---|---|
| Тип поддерживаемых сигналов | DC + AC (24 В/110/230 В) | Только DC (24 В — требуется дополнительный модуль для AC) |
| Количество каналов | 16 (настраиваемые DI/DO) | 16 (только DI или только DO — требуется два модуля) |
| Время реакции (входы) | ≤1 мс | ≤3 мс (медленнее, риск задержки сигналов аварий) |
| Совместимость с Foxboro I/A Series | Полная (модульное крепление) | Ограниченная (требует адаптеров и драйверов) |
Итог: FOXBORO RH100CP превосходит конкурентов по универсальности каналов, поддержке AC/DC сигналов и совместимости с DCS Foxboro I/A Series, что делает его предпочтительным для систем, основанных на этой платформе, особенно в условиях смешанного питания оборудования.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы DCS: Если вы используете DCS Foxboro I/A Series, FOXBORO RH100CP обеспечит полную интеграцию — не требуется дополнительные адаптеры, в отличие от универсальных модулей.
- Определите тип сигналов: Если оборудование работает на разных типах питания (DC + AC), модуль с поддержкой обеих технологий станет более удобным, чем модули с ограниченным типом сигнала.
- Учтите количество каналов: Для систем с 8–16 дискретными сигналами (входами/выходами) модуль подходит идеально; для большего количества каналов используйте несколько FOXBORO RH100CP в параллели.
Предостережения
- Не превышайте параметры каналов: Для релейных выходов не подключайте нагрузки с током выше 5 А или напряжением выше 250 В переменного тока — это приведет к перегреву контактов и выходу FOXBORO RH100CP из строя.
- Используйте экранированные кабели: Для подключения датчиков и исполнительных механизмов используйте кабели с металлической экранцией — это поддерживает эффективность изоляции и предотвращает искажения сигналов.
- Регулярная проверка диагностики: Периодически считывайте данные об ошибках через ПО Foxboro Control Suite — это позволяет выявить скрытые проблемы (окисление контактов, обрыв кабеля) до возникновения критических сбоев.
