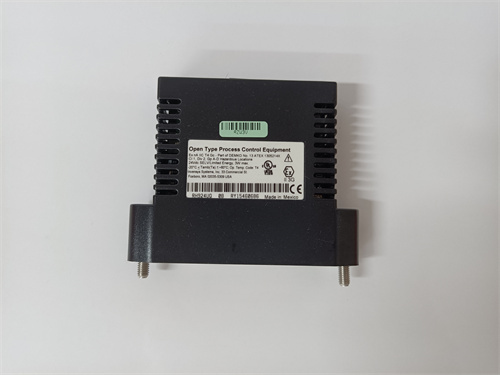

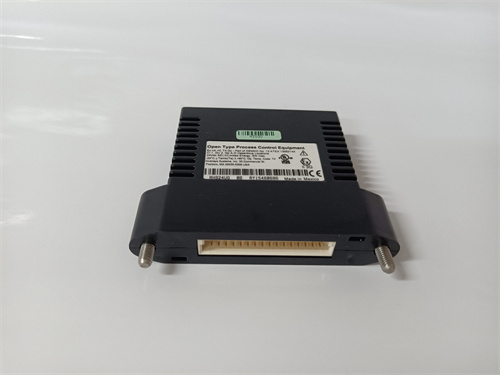

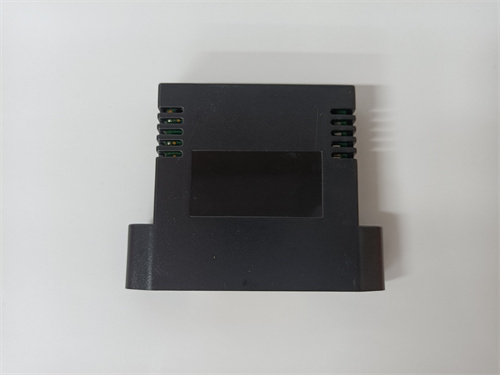

Foxboro RH923DG

Описание

Описание продукта

Технические параметры

• Тип устройства: Комбинированный модуль I/O (аналоговые + цифровые каналы) для DCS Foxboro I/A Series
• Совместимость: Контроллеры Foxboro I/A Series (FDC280, FDC280 RH101FF, FCP270, FCP280), шину связи HSE/Profibus PA
• Количество каналов:
  • Аналоговые входы (AI): 8 каналов (4–20 мА, 0–10 В; изолированные, разрешение 16 бит)
  • Аналоговые выходы (AO): 4 канала (4–20 мА, 0–10 В; изолированные, разрешение 16 бит)
  • Цифровые входы (DI): 16 каналов (24 ВП; НОВ/НЗВ настраиваемые)
  • Цифровые выходы (DO): 8 каналов (релейные, 5 А/250 ВАК; изолированные)
• Поддерживаемые протоколы связи: Foxboro H1, Profibus PA, Modbus RTU (через модуль связи)
• Работающее напряжение: Питание от шасси DCS Foxboro I/A Series (24 В постоянного тока ±10 %)
• Потребляемый ток: не более 0.8 А при 24 В
• Температурный диапазон эксплуатации: от -40 °C до +70 °C
• Степень защиты: IP20 (панельная установка в шасси DCS)
• Изоляция: Galvanческая изоляция каналов друг от друга и от шины (2500 ВАК, 1 мин)
• Устойчивость к ЭМП: Соответствует стандартам IEC 61000-4-2/-3/-4/-6
• Размеры: 160 × 220 × 35 мм (Ш × Г × В); вес: не более 0.9 кг
• Соответствие стандартам: IEC 61508 (SIL 2), IEC 61131-3, UL 508C, ATEX Zone 2 (опционально)
• Точность аналоговых каналов: ±0.02 % от полного диапазона (при 25 °C)
• Время реакции цифровых каналов: не более 1 мс
• Среднестатистическое время между отказами (MTBF): ≥ 1 100 000 часов (по данным производителя)
• Защитные функции: Защита от короткого замыкания, перегрузки, переvoltaжа и статического электричества (ESD)

Преимущества и особенности

• Комбинированная функциональность: RH923DG сочетает аналоговые и цифровые каналы в одном модуле, экономя слоты в шасси DCS и снижая затраты на оборудование.
• Высокая точность данных: 16-битное разрешение аналоговых каналов и точность ±0.02 % гарантируют достоверность измерений и стабильность управляющих сигналов.
• Полная изоляция каналов: Изоляция каждого канала предотвращает передачу помех и защищает RH923DG от перепадов напряжения в сложных индустриальных средах.
• Простота интеграции: Автоматическое определение контроллером Foxboro I/A Series, без необходимости сложной конфигурации или адаптации.
• Гибкая настройка: Возможность выбора типа цифровых входов (НОВ/НЗВ) и конфигурации аналоговых сигналов адаптирует модуль под конкретные задачи.
• Продвинутая диагностика: Встроенные инструменты контроля состояния каналов (обрыв, короткое замыкание) передают данные в контроллер, упрощая выявление неисправностей.
• Долговечность: Использование высококачественных компонентов и тестирование на длительную эксплуатацию гарантируют срок службы RH923DG более 10 лет.
• Универсальность применения: Подходит для расширения систем DCS в различных отраслях, от мониторинга параметров до управления исполнительными механизмами.

Примеры применения в отраслях

• Нефтегазовая промышленность: Расширение точек I/O для контроллеров FDC280 на рефериях — RH923DG считывает сигналы от датчиков давления (аналоговые входы) и управляет клапанами (цифровые выходы).
• Химическая промышленность: Контроль реакторов и систем дозировки — RH923DG регулирует подачу химических веществ (аналоговые выходы) и считывает сигналы о состоянии оборудования (цифровые входы).
• Энергетика: Расширение системы управления вспомогательным оборудованием электростанций — RH923DG собирает данные о температуре вентиляторов (аналоговые входы) и управляет их работой (цифровые выходы).
• Металлургия: Контроль плавильных печей и агрегатов прокатки — RH923DG измеряет температуру расплавленного металла (аналоговые входы) и управляет приводами линии (цифровые/аналоговые выходы).
• Водоканалы: Расширение системы управления очистными сооружениями — RH923DG измеряет уровень воды и浊ность (аналоговые входы) и управляет насосами и фильтрами (цифровые выходы).
• Пищевая промышленность: Автоматизация линий упаковки — RH923DG считывает сигналы от датчиков присутствия продуктов (цифровые входы) и регулирует скорость конвейеров (аналоговые выходы).

Сравнение с конкурентами

• По сравнению с комбинированным модулем Emerson DeltaV AI/DI/DO, RH923DG имеет больше каналов (36 против 24) и лучшую интеграцию с системой Foxboro I/A Series.
• В отличие от Siemens S7-400 SM 435, RH923DG предлагает полную изоляцию всех каналов (2500 ВАК) и поддержку SIL 2, повышающую надежность в критических системах.
• Конкурентный модуль Honeywell Experion PKS CombI/O имеет релейные выходы с меньшей нагрузкой (3 А против 5 А) и меньше аналоговых входов (6 против 8), в то время как RH923DG обеспечивает большую гибкость в управлении мощными устройствами.
• Foxboro предоставляет более длительную гарантию на RH923DG (5 лет) и специализированную техническую поддержку по интеграции с системой I/A Series, в отличие от большинства конкурентов с гарантией 3 года.

Советы по выбору и предостережения

• При выборе убедитесь, что RH923DG совместим с вашим контроллером Foxboro I/A Series — проверьте список поддерживаемых устройств в официальной документации.
• Для систем с высокими требованиями к точности регулярно проводите калибровку аналоговых каналов с помощью эталонных приборов — это поддерживает соответствие RH923DG требованиям SIL 2.
• Не превышайте максимальную нагрузку на релейные выходы (5 А/канал) — для нагрузок выше используйте промежуточные реле, чтобы избежать износа контактов.
• При монтаже используйте экранированные кабели для аналоговых сигналов — это повышает устойчивость RH923DG к электромагнитным помехам.
• Регулярно проверяйте состояние каналов через систему диагностики DCS — своевременная диагностика помогает выявить деградацию компонентов до полного отказа.
• Не эксплуатируйте модуль за пределами заявленных температурных параметров (-40 °C до +70 °C) — это может привести к снижению точности и выходу из строя.
• Используйте только оригинальные кабели и разъемы Foxboro — неоригинальные компоненты могут нарушить изоляцию и снизить надежность работы RH923DG.
