Описание

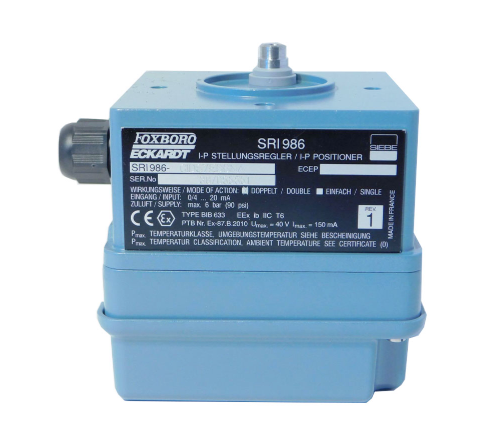

FOXBORO SRI986-BIDS7ZZZNA — это высокоточный аналоговый датчик расхода газов и жидкостей для промышленных систем автоматизации, разработанный компанией Foxboro (филиал Schneider Electric), специализирующейся на измерительных технологиях для критических процессов. Он предназначен для точного измерения массового или объемного расхода сред в нефтегазовой, химической, энергетической и пищевой отраслях, обеспечивая стабильную передачу данных в контроллеры или системы DCS через аналоговый сигнал 4–20 мА. В составе автоматизационных схем FOXBORO SRI986-BIDS7ZZZNA становится ключевым элементом для оптимизации процессов (например, дозировка сырья, контроль подачи топлива) и снижения потерь сред.
Описание продукта
FOXBORO SRI986-BIDS7ZZZNA относится к линейке датчиков Foxboro SRI986, отличая себя продвинутой технологией измерения на основе вибрационного эффекта Корриолиса — это позволяет ему измерять расход с высокой точностью независимо от плотности, вязкости и температуры среды (в диапазоне -40…+200 °C). Датчик имеет моноблочную конструкцию с сенсорным элементом из нержавеющей стали 316L или хромни켈сплава Hastelloy C276 (опционально), что обеспечивает устойчивость к агрессивным средам — например, кислотам, щелям или нефтепродуктам.
Особенностью FOXBORO SRI986-BIDS7ZZZNA является встроенная система температурной компенсации: он автоматически корректирует результаты измерения при колебаниях температуры среды, предотвращая искажения данных, которые часто возникают в промышленных условиях (например, нагрев нефти в трубопроводах). Также FOXBORO SRI986-BIDS7ZZZNA включает функцию самодиагностики: он детектирует забивание сенсорного элемента, разрыв цепи или выход параметров за допустимый диапазон, передавая сигналы об ошибках в контроллер (например, Foxboro I/A Series, Schneider Modicon M340) через дополнительный контакт аварии.
FOXBORO SRI986-BIDS7ZZZNA поддерживает монтаж в трубопроводах с диаметром от 1/2″ до 4″ (по стандарту ANSI или DIN) и может работать при рабочих давлениях до 10 МПа — это делает его универсальным для разных условий эксплуатации, от мелких дозирующих линий в пищевой промышленности до крупных трубопроводов в нефтепереработке. В практическом применении FOXBORO SRI986-BIDS7ZZZNA часто используется для измерения расхода природного газа в газоперерабатывающих объектах, дозировки химических реактивов в реакторах и контроля подачи воды в котлы тепловых электростанций.
Дополнительно FOXBORO SRI986-BIDS7ZZZNA имеет сертификации ATEX, IECEx (для опасных зон) и SIL 2 (IEC 61508, для критических процессов), подтверждая его безопасность и надежность. Для удобства настройки датчик управляется через локальную цифровую панель с LCD-дисплеем или программное обеспечение Foxboro Field Device Manager, позволяя пользователям задавать единицы измерения (кг/ч, м³/ч), настраивать пороговые значения аварий и отслеживать историю измерений.
Технические параметры
- Тип устройства: Аналоговый датчик расхода на основе эффекта Корриолиса
- Характеристики измерения:
- Тип расхода: Массовый, объемный
- Диапазон измерения: 0.01–1000 кг/ч (для жидкостей), 0.1–1000 м³/ч (для газов)
- Точность: ±0.15% FS (для жидкостей), ±0.3% FS (для газов)
- Стабильность: ≤0.05% FS в год
- Параметры среды:
- Температурный диапазон: -40 °C до +200 °C (рабочая), -50 °C до +250 °C (хранение)
- Максимальное рабочее давление: 10 МПа
- Плотность среды: 0.5–2000 кг/м³
- Электрические характеристики:
- Выходной сигнал: Аналоговый 4–20 мА (полярность-insensitive)
- Источник питания: 12–42 В DC
- Потребляемая мощность: ≤5 Вт (при 24 В DC)
- Конструкционные параметры:
- Корпус: Нержавеющая сталь 316L, Hastelloy C276 (опционально)
- Подключение: Фланец ANSI 150#/300#, резьба NPT 1/2″
- Уровень защиты: IP67 (стандарт), IP68 (опционально, для погружного монтажа)
- Совместимость: Контроллеры Foxboro I/A Series, Schneider Modicon M340/M580, Siemens PCS 7; системы DCS любых производителей
Преимущества и особенности
- Высокая точность и стабильность: FOXBORO SRI986-BIDS7ZZZNA обеспечивает точность ±0.15% FS для жидкостей и стабильность ≤0.05% FS в год, критично для процессов с строгими требованиями (например, синтез лекарств, дозировка топлива в котлы).
- Устойчивость к агрессивным средам: Корпус из 316L или Hastelloy C276 позволяет использовать датчик с кислотами, щелями и нефтепродуктами, заменяя дорогостоящие специализированные устройства.
- Автоматическая температурная компенсация: Корректировка измерений при колебаниях температуры предотвращает искажения данных, особенно важное для сред с переменной температурой (например, горячая вода).
- Сертификации для критических отраслей: ATEX, IECEx и SIL 2 делают FOXBORO SRI986-BIDS7ZZZNA подходящим для опасных зон (нефтегаз) и систем с высокими требованиями к безопасности (энергетика).
- Легкая интеграция: Поддержка аналогового сигнала 4–20 мА и совместимость с большинством DCS упрощают внедрение в существующие системы без дополнительных адаптеров.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте FOXBORO SRI986-BIDS7ZZZNA измеряет массовый расход природного газа в трубопроводах перед распределением. Датчик передаёт сигнал 4–20 мА в контроллер Foxboro I/A Series, который автоматически корректирует скорость компрессоров при отклонениях расхода — это гарантирует стабильную подачу газа к потребителям и снижает потери.
- Химическая промышленность (Реакторные блоки): В химическом комплексе FOXBORO SRI986-BIDS7ZZZNA контролирует дозировку аммиака в реактор синтеза мочевины. Точность ±0.15% FS обеспечивает правильное соотношение реактивов, а встроенная диагностика сигнализирует операторам о забивании сенсора (например, кристаллизация мочевины) — это предотвращает аварийное завершение реакции.
- Энергетика (Тепловые электростанции): В ТЭС FOXBORO SRI986-BIDS7ZZZNA измеряет объемный расход мазута в котлы. Датчик корректирует результаты измерения при нагреве мазута (температура 80–120 °C) через температурную компенсацию, передавая точные данные в DCS Schneider Modicon M580 — это оптимизирует сжигание топлива и снижает выбросы harmful substances.
- Пищевая промышленность (Напитки): На линии производства лимонада FOXBORO SRI986-BIDS7ZZZNA контролирует расход сахарного раствора в смеситель. Материал корпуса (316L) обеспечивает гигиеничность (соответствие стандарту FDA), а точность измерения предотвращает перерасход сырья и сохраняет стабильность вкуса продукта.
Сравнение с конкурентами
| Параметр | FOXBORO SRI986-BIDS7ZZZNA | Аналог 1 (Emerson Rosemount 8732) | Аналог 2 (Endress+Hauser Proline Promass 83F) |
|---|---|---|---|
| Точность (жидкости) | ±0.15% FS | ±0.2% FS | ±0.15% FS |
| Температурный диапазон | -40…+200 °C | -20…+150 °C | -40…+180 °C |
| Максимальное давление | 10 МПа | 8 МПа | 10 МПа |
| Материал корпуса (опция) | Hastelloy C276 | Нет | Hastelloy C276 |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 2 |
Советы по выбору и предостережения
Советы по выбору
- По типу среды: Для агрессивных сред (кислоты, щели) выбирайте вариант FOXBORO SRI986-BIDS7ZZZNA с корпусом Hastelloy C276 — он превосходит аналог Emerson Rosemount 8732, который не имеет этой опции.
- По температуре среды: Если среда работает в диапазоне -40…-20 °C (например, криогенные газы) или +150…+200 °C (например, горячая нефть), этот датчик подходит лучше аналогов с более узким диапазоном.
- По требованиям к безопасности: Для систем SIL 2 (например, энергетика, нефтегаз) FOXBORO SRI986-BIDS7ZZZNA — предпочтительный выбор, так как аналог Emerson Rosemount 8732 имеет только сертификацию SIL 1.
Предостережения
- Монтаж: Устанавливайте датчик в горизонтальном участке трубопровода (для жидкостей) или вертикальном (для газов) — неправильное положение приведет к накоплению твердых примесей в сенсорном элементе.
- Калибровка: Проводите калибровку раз в 2 года через специализированное оборудование Foxboro (например, Calibration Pro) — это поддерживает точность ±0.15% FS.
- Охлаждение: При работе с горячими средами (+150…+200 °C) используйте дополнительное охлаждающее устройство — перегрев сенсорного элемента снижает срок службы FOXBORO SRI986-BIDS7ZZZNA.
- Обслуживание: При чистке сенсора используйте только мягкие щетки и нейтральные моющие средства — твердые инструменты или агрессивные чистящие вещества повредят сенсорный элемент.
