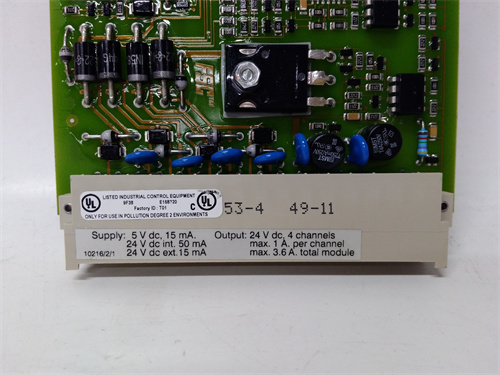

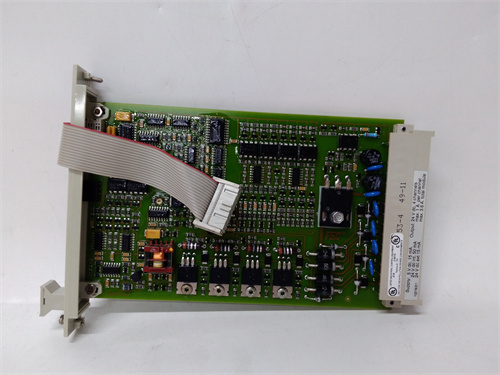

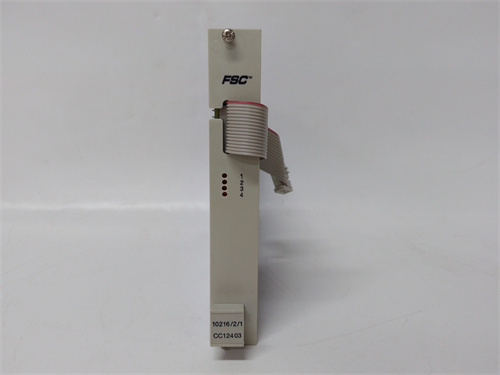

FSC 10216/2/1

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль цифровых входов для безопасных систем SIS, предназначенный для сбора сигналов от датчиков безопасности и интеграции в критические автоматизированные системы.
• Конфигурация каналов:
  • Количество каналов: 16 независимых цифровых входов (два группы по 8 каналов, для повышения отказоустойчивости);
  • Тип сигналов: Активные сигналы 24 В ДС (PNP/NPN настраиваемые через ПО); поддержка сигналов нормально разомкнутых (НО) и нормально закрытых (НК) контактов — гибкость для адаптации к различным датчикам;
  • Минимальная длительность сигнала: 0.5 мс (настраиваемая до 10 мс) — для подавления электромагнитных помех и предотвращения ложных срабатываний.
• Электрические параметры:
  • Напряжение питания каналов: 24 В ДС ± 10%;
  • Максимальный входной ток на канал: 20 мА;
  • Изоляция: Канал-к-каналу, канал-к-шасси и группа-к-группе — 500 В АС (1 минута); сопротивление изоляции ≥ 100 МОм (при 500 В ДС) — эффективная защита от перепадов напряжения и помех.
• Функции безопасности и диагностики:
  • Архитектура: Обычно двойная (2-out-of-2) или триплексная (TMR) — для повышения отказоустойчивости;
  • Д диагностика: Постоянная самодиагностика каналов (обрыв кабеля, короткое замыкание, нестабильный сигнал); диагностика электроники модуля и питания; сигналы об ошибках передаются в контроллер SIS для триггерирования резервных механизмов;
  • Защита от помех: Встроенные фильтры низких частот и защита от электростатической разрядки (ESD) до ±8 кВ.
• Интерфейсы и коммутация:
  • Шина связи с контроллером: Совместима с стандартными шинами SIS (например, HIMA HIMax, Siemens Safety Matrix);
  • Разъемы: Клеммная панель (terminal block) с защитой от неправильного подключения; степень защиты разъемов IP20 при монтаже в шкаф SIS.
• Питание:
  • Входное напряжение: 24 В ДС ± 15% (рекомендуется дублированное питание — основной и резервный);
  • Потребление энергии: ≤ 4 Вт (при полной нагрузке на 16 каналов).
• Механические и эксплуатационные параметры:
  • Корпус: Металлический, стандартная высота 3U для монтажа в шкафы 19″;
  • Габариты: Ширина 160 мм × глубина 220 мм × высота 130 мм; вес ≈ 1.6 кг;
  • Рабочая температура: 0 °C до +60 °C (оперативная); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к внешним воздействиям: Соответствует стандартам EN 61000-6-2 (иммунитет к индустриальным помехам) и IEC 61508 (требованиям к безопасности).
• Совместимое оборудование:
  • Контроллеры SIS: Обычно совместимы с контроллерами того же производителя (например, если FSC — это модуль HIMA, то с HIMA F 3000x, HIMax);
  • Датчики безопасности: Кнопки аварийного останова Allen-Bradley, датчики давления Emerson Rosemount с контактными выходами, концевики положения Turck;
  • ПО конфигурации: Совместимо с программным обеспечением для настройки SIS (например, HIMA Engineering Studio, Siemens TIA Portal Safety).
• Соответствие стандартам: IEC 61508 (SIL 2 или SIL 3), IEC 61511 (для процессов), CE (электромагнитная совместимость), UL 508 (промышленная безопасность).

Преимущества и особенности

1. Высокий уровень безопасности: FSC 10216/2/1 сертифицирован на SIL 2 или SIL 3, что делает его подходящим для критических систем, где допустима минимальная вероятность отказа (например, системы защиты реакторов, остановки компрессорных станций).
2. Отказоустойчивость и надежность: Двойная/триплексная архитектура и постоянная самодиагностика гарантируют, что FSC 10216/2/1 продолжает работать даже при сбое отдельных каналов, а аномалии выявляются и сигнализируются в режиме реального времени.
3. Защита от помех и нестабильности: Высокая степень изоляции, встроенные фильтры и защита от ESD позволяют модулю работать стабильно в суровых индустриальных условиях (например, рядом с мощными двигателями, трансформаторами, в условиях высокой влажности).
4. Легкая интеграция в SIS: Совместимость с стандартными контроллерами SIS и ПО конфигурации упрощает внедрение, настройку и сертификацию системы, снижая риски ошибок при монтаже.

Примеры применения в отраслях

• Нефтегазовая промышленность (нефтеперекачивающие станции): Использование FSC 10216/2/1 в системе защиты насосовых групп — модуль собирает сигналы от 16 датчиков давления и кнопок аварийного останова, передавая их в контроллер SIS. При превышении давления выше критического порога (например, 15 МПа) или нажатии кнопки аварийного останова контроллер автоматически останавливает насос и закрывает блокирующие клапаны, предотвращая утечку нефти.
• Химическая промышленность (реакторные установки): Применение в системе безопасности реакторов — FSC 10216/2/1 считывает сигналы от датчиков температуры и уровня реакционной смеси. В случае перегрева (температура > 250 °C) или снижения уровня ниже допустимого значения модуль мгновенно передает сигнал в SIS, который останавливает подачу реагентов и активирует системы охлаждения.
• Металлургия (электродные печи): Использование FSC 10216/2/1 в системе защиты плавильных печей — модуль собирает сигналы от датчиков уровня расплава и кнопок аварийного останова. При падении уровня расплава ниже критического или появлении короткого замыкания в электродах контроллер SIS отключает электропитание печи, предотвращая повреждение футеровки и аварий.
• Энергетика (теплоэлектростанции): Интеграция в систему защиты котлов — модуль считывает сигналы от датчиков уровня воды и давления пара, передавая их в контроллер SIS. При снижении уровня воды ниже допустимого значения или превышении давления пара контроллер запускает аварийное опустошение котла и останавливает подачу топлива, предотвращая разрушение котла.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что FSC 10216/2/1 соответствует требованиям вашей системы SIS — уровень SIL (SIL 2/SIL 3), количество каналов (16) и совместимость с вашим контроллером SIS. Для объектов с высокими рисками (нефтегазовые, химические) выбирайте модуль с SIL 3, чтобы обеспечить максимальную надежность. Также проверьте соответствие условий эксплуатации (температура, влажность) и тип сигналов от используемых датчиков (PNP/NPN).
• Меры предосторожности:
  1. Монтаж и конфигурацию FSC 10216/2/1 должен выполнять сертифицированный специалист по безопасным системам — неправильное подключение датчиков или настройка каналов может привести к ложным срабатываниям или пропуску опасных состояний.
  2. Используйте только экранированные витые пары (Shielded Twisted Pair) для подключения датчиков — это критично для снижения электромагнитных помех, особенно в длинных линиях связи (более 50 метров).
  3. Регулярно выполняйте проверку и тестирование модуля через ПО конфигурации — проверяйте работоспособность каждого канала, правильность передачи сигналов и функцию диагностики, согласно графику технического обслуживания (не реже 1 раза в год).
  4. Обеспечьте дублированное питание модуля (основное и резервное) — это гарантирует работоспособность даже при отключении основного источника питания, критично для непрерывной защиты процесса.
