Описание
Общее описание продукта

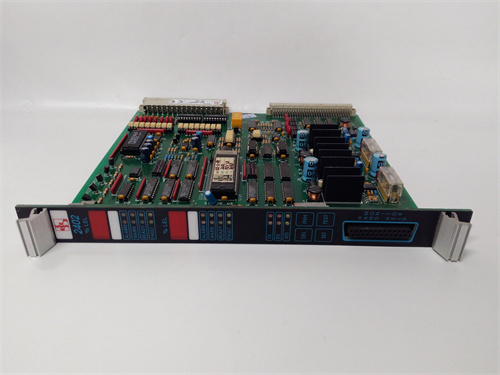

Основным объектом рассмотрения — GE 2400-21004 2010-3101-0442 (ссылка на продукт: [вставить ссылку]). Это высоконадежный индустриальный модуль коммутации и контроля компании GE Digital Energy (лидер в области автоматизации энергетических и промышленных систем), разработанный для интеграции и управления силовыми цепями и сигнальными линиями в сложных автоматизированных агрегатах. Широко применяется в энергетике (управление турбогенераторами, трансформаторными подстанциями), нефтегазовой промышленности (комплексные добывающие установки, трубопроводные системы), металлургии (автоматизация плавильных печей, электродвигателей) и крупных промышленных предприятиях, GE 2400-21004 2010-3101-0442 специализируется на надежном коммутировании сигналов и силовых токов, обеспечивая синхронность работы компонентов автоматизированных систем.
GE 2400-21004 2010-3101-0442 отличается модульной архитектурой, высокой механической прочностью и защитой от неблагоприятных внешних факторов. Благодаря использованию высококачественных контактных материалов (медь с серебряным покрытием), герметизированного корпуса и оптимизированной схемотехники GE 2400-21004 2010-3101-0442 стабильно работает в условиях промышленной среды — включая сильные электромагнитные помехи, вибрации, перепады температуры и высокую влажность, типичные для энергетических и тяжелых промышленных объектов.
Как ключевой компонент систем GE SpeedTronic и Mark VIe, GE 2400-21004 2010-3101-0442 поддерживает высокоскоростную связь с контроллерами GE PACSystems и протоколы Modbus TCP, обеспечивая минимальные задержки передачи данных. Его сертификация по стандартам IEC 60947-5-1 (стандарт для коммутационных устройств), UL и CE, а также высокая коммутационная способность делают GE 2400-21004 2010-3101-0442 предпочтительным выбором для объектов, где надежность коммутации напрямую влияет на непрерывность производства и безопасность эксплуатации.
Технические параметры продукта
- Тип устройства: Индустриальный модуль коммутации и контроля, модульный дизайн, монтаж в шасси GE Mark VIe, совместим с контроллерами GE PACSystems RX3i
- Параметры коммутации:
- Силовые контакты: 8 трехполюсных контактов, номинальное напряжение коммутации 690 В AC, номинальный ток 20 А (при нагрузке AC-3)
- Сигнальные контакты: 16 двуполюсных контактов, номинальное напряжение 24–220 В AC/DC, номинальный ток 5 А
- Материал контактов: Медь с серебряным покрытием (увеличивает проводимость и устойчивость к эрозии)
- Коммутационная ресурс: ≥ 500 000 механических циклов, ≥ 100 000 электрических циклов (при номинальной нагрузке)
- Интерфейсы и коммуникации:
- Шина связи: GE Mark VIe Backplane (скорость передачи до 100 Mbps), совместима с Profinet
- Протоколы: Modbus TCP, GE SpeedTronic Protocol (для интеграции с системами управления турбинами)
- Интерфейсы диагностики: Локальные LED-индикаторы состояния каждого контакта (замкнут/разомкнут, ошибка), порт USB для чтения логов
- Параметры питания и эксплуатации:
- Входное напряжение для управления: 24 В DC (±10% допуск), потребляемый ток ≤ 0.8 А
- Степень защиты: IP40 (при монтаже в закрытом шасси) — защита от пыли и мелких предметов
- Рабочая температура: -20 °C до +65 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 4 g (5–500 Гц, согласно IEC 60068-2-6)
- Защитные функции: Защита контактов от перегрева (термальный выключатель), защита от короткого замыкания в сигнальных цепях
- Сертификации: CE, UL, CSA, IEC 60947-5-1, ISO 9001
Преимущества и особенности
- Высокая надежность коммутации: GE 2400-21004 2010-3101-0442 с контактами из меди с серебряным покрытием обеспечивает низкое сопротивление и высокую устойчивость к эрозии при длительных циклах коммутации. Это критично для силовых цепей электродвигателей и сигнальных линий сенсоров, где повреждение контактов может привести к сбоям системы или авариям.
- Модульность и расширяемость: Модульная архитектура позволяет комбинировать несколько экземпляров GE 2400-21004 2010-3101-0442 в шасси GE Mark VIe, адаптируя систему к потребностям объекта (например, увеличивая количество контактов при модернизации). Совместимость с контроллерами GE PACSystems упрощает интеграцию в существующие автоматизированные системы.
- Детальная диагностика и мониторинг: LED-индикаторы состояния каждого контакта позволяют операторам быстро выявлять неисправности (например, обрыв контакта, перегрев), а USB-порт для чтения логов хранит данные о коммутационных циклах и ошибках. Это сокращает время на обслуживание и предотвращает длительные остановки производства.
- Стойкость к тяжелым условиям эксплуатации: Рабочий диапазон температур -20 °C до +65 °C и устойчивость к вибрациям делают GE 2400-21004 2010-3101-0442 подходящим для эксплуатации в открытом воздухе (например, нефтегазовые промыслы) или в цехах с перепадами температуры (металлургические предприятия). Степень защиты IP40 защищает модуль от пыли, что актуально для сухих промышленных средах.
- Совместимость с системами GE: Полная интеграция с контроллерами GE Mark VIe, PACSystems RX3i и протоколом GE SpeedTronic делает модуль неотъемлемым компонентом для управления турбогенераторами и другими сложными агрегатами GE. Это гарантирует синхронность работы и минимизирует риски несовместимости.
Случаи применения в отраслях
- Энергетика (управление турбогенератором): GE 2400-21004 2010-3101-0442 используется в системе управления турбогенератором GE Frame 7FA. Модуль коммутирует сигналы от сенсоров давления и температуры (сигнальные контакты) и управляет силовыми цепями приводов регулирующих клапанов (силовые контакты). Связь через GE Mark VIe Backplane обеспечивает мгновенную передачу команд от контроллера, поддерживая стабильность работы турбины.
- Нефтегазовая промышленность (трубопроводная система): На трубопроводной системе транспортировки нефти GE 2400-21004 2010-3101-0442 коммутирует сигналы от датчиков уровня нефти и управляет электромагнитными клапанами (сигнальные контакты) и насосами (силовые контакты). Модуль работает в условиях сильных вибраций от насосов и перепадов температуры (-15 °C до +50 °C), обеспечивая непрерывную эксплуатацию системы.
- Металлургия (плавильная печь): В сталелитейной плавильной печи GE 2400-21004 2010-3101-0442 управляет силовыми цепями нагревательных элементов (силовые контакты) и коммутирует сигналы от температурных сенсоров (сигнальные контакты). Защита контактов от перегрева предотвращает повреждение модуля при всплесках тока, возникающих при работе печи.
- Химическая промышленность (реакторная установка): В реакторной установке GE 2400-21004 2010-3101-0442 коммутирует сигналы о концентрации реагентов и управляет системами подачи сырья (сигнальные контакты) и охлаждения (силовые контакты). Детальная диагностика позволяет операторам быстро выявлять сбои в коммутации, предотвращая нестабильность реакции.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE 2400-21004 2010-3101-0442 с аналогичными индустриальными модулями коммутации:
| Параметр | GE 2400-21004 2010-3101-0442 | Siemens 3LD2100-0TK00 (коммутатор) | ABB OT630E03 (коммутатор) |
|---|---|---|---|
| Силовые контакты | 8 трехполюсных, 20 А/690 В AC | 6 трехполюсных, 16 А/690 В AC | 6 трехполюсных, 16 А/690 В AC |
| Сигнальные контакты | 16 двуполюсных, 5 А | 12 двуполюсных, 5 А | 10 двуполюсных, 5 А |
| Коммутационный ресурс | ≥ 500 000 мех. циклов | ≥ 300 000 мех. циклов | ≥ 300 000 мех. циклов |
| Шина связи | GE Mark VIe Backplane, Profinet | PROFINET, Modbus TCP | Profinet, Ethernet/IP |
| Рабочая температура | -20 °C до +65 °C | -10 °C до +60 °C | -10 °C до +60 °C |
| Цена (примерная) | Средняя–Высокая | Средняя | Средняя |
Ключевые различия: GE 2400-21004 2010-3101-0442 имеет больше силовых и сигнальных контактов (8 трехполюсных, 16 двуполюсных) по сравнению с Siemens (6, 12) и ABB (6, 10), что повышает гибкость интеграции в системы с большим количеством цепей. Коммутационный ресурс ≥500 000 механических циклов выше, чем у аналогов, что расширяет срок службы модуля. Рабочий диапазон температур (-20 °C до +65 °C) шире, чем у Siemens и ABB, что расширяет область применения на объекты с низкими температурами. При этом модуль полностью совместим с экосистемой GE, что является ключевым преимуществом для предприятий, уже использующих оборудование GE.
Советы по выбору
- Проверьте совместимость с контроллером: GE 2400-21004 2010-3101-0442 идеально подходит для контроллеров GE Mark VIe и PACSystems RX3i. Если вы используете другие контроллеры (например, Siemens S7-1500), рассмотрите модули Siemens, но учтите, что они имеют меньше контактов и более низкий коммутационный ресурс.
- Определите требования к количеству контактов: Для систем с большим количеством силовых цепей (например, управление несколькими насосами или нагревательными элементами) 8 трехполюсных силовых контактов модуля полностью удовлетворяют требованиям. Для систем с ограниченными потребностями можно выбрать модели с меньшим количеством контактов.
- Учтите условия эксплуатации: Для объектов с низкими температурами (-20 °C и ниже) или сильными вибрациями GE 2400-21004 2010-3101-0442 является предпочтительным выбором, так как его конструкция выдерживает экстремальные условия лучше, чем аналоги. Для стабильных производственных цехах любой из моделей будет работать, но GE предлагает лучшую надежность.
- Оцените потребности в диагностике: Если вам нужно детальное мониторинг состояния контактов (например, в энергетических системах с высокими требованиями к надежности), LED-индикаторы и логирование GE 2400-21004 2010-3101-0442 являются важным преимуществом перед аналогами.
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте GE 2400-21004 2010-3101-0442 только в совместимое шасси GE Mark VIe, соблюдая требования к зазорам для охлаждения (не менее 15 мм между модулями). При подключении силовых и сигнальных кабелей используйте провода соответствующего сечения и закрепите их надежно — слабое крепление может привести к нагреву контактов и повреждению модуля.
- Проверка параметров перед запуском: Перед подключением нагрузки проверьте соответствие входного напряжения управления (24 В DC ±10%) и убедитесь, что ток нагрузки не превышает номинальные значения контактов (20 А для силовых, 5 А для сигнальных).
- Регулярное обслуживание: Ежеквартально проверяйте состояние контактов (на наличие окисления или эрозии) и очищайте модуль от пыли (с учетом степени защиты IP40). Замените модуль при обнаружении повреждений контактов или снижения коммутационной способности.
- Защита от электромагнитных помех: Используйте экранированные кабели для подключения модуля к сенсорам и исполнительным механизмам — это снизит влияние электромагнитных помех на стабильность коммутации.
- Использование оригинальных запчастей: При ремонте или замене компонентов модуля используйте только оригинальные комплектующие GE. Неоригинальные запчасти могут не соответствовать требованиям по токопропусканию и механической прочности, что повышает риск аварий.
2400-21004 2010-3101-0442
