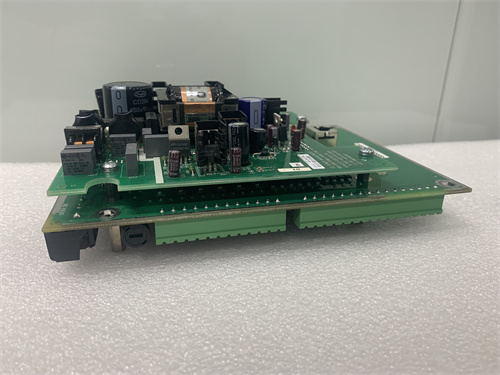

Описание продукта GE 369-A200
Параметры продукта GE 369-A200
- Производитель: GE (General Electric, через бренд GE Multilin)
- Серия: 369 (Устройства защиты электроустановок Multilin)
- Модель: GE 369-A200 (Устройство защиты и контроля для электроустановок)
- Тип компонента: Устройство защиты и контроля (Protection & Control Relay)
- Основные защитные функции:
- Защита от перегрузки (I>): настраиваемый порог 0,5–10 × номинальный ток (Iₙ), время задержки 0–300 с
- Защита от короткого замыкания (I>>): порог 1–20 × Iₙ, характеристика — инверсно-временная/определенная
- Защита от несимметрии фаз: порог 0–50% неравномерности тока
- Защита от понижения/повышения напряжения (U<, U>): порог 50–120% номинального напряжения (Uₙ)
- Характеристики измерений:
- Ток (I): диапазон 0–10 × Iₙ (Iₙ = 5 А или 1 А), точность класс 0,5
- Напряжение (U): диапазон 0–120% Uₙ (Uₙ = 100 В, 220 В, 400 В), точность класс 0,5
- Частота (f): диапазон 45–55 Гц, точность ±0,01 Гц
- Коммуникации:
- Интерфейсы: 1 порт Ethernet (10/100 Base-T), 1 порт RS-485
- Протоколы: Modbus TCP, IEC 61850 (MMS, GOOSE), DNP3.0
- Эксплуатационные параметры:
- Питание: 85–265 В AC / 110–300 В DC
- Потребляемая мощность: < 15 Вт
- Температурный диапазон: -25 °C до +70 °C (оперативный)
- Степень защиты (IP): IP20 (для монтажа в закрытых шкафах)
- Устойчивость к помехам: IEC 61000-6-2 (промышленное окружение)
- Сертификации:
- IEC 60255 (стандарты для защитных реле)
- UL 508 (промышленное оборудование управления)
- CE Mark (соответствие требованиям ЕС)
Преимущества и особенности GE 369-A200
-
Широкий набор защитных функций:
GE 369-A200 покрывает все критические режимы электроустановок (перегрузка, короткое замыкание, несимметрия, отклонение напряжения) — он заменяет несколько специализированных реле, снижая количество компонентов в шкафу защиты и упрощая настройку.
-
Высокая точность измерений:
Точность класс 0,5 для тока и напряжения гарантирует, что GE 369-A200 корректно выявляет аномалии и не срабатывает ложно (например, не отключает установку при небольших флуктуациях тока). Это критически для надежности энергоснабжения, так как ложные срабатывания приводят к неоправданным остановкам.
-
Интеграция с современными системами:
Поддержка протоколов IEC 61850 и Modbus TCP позволяет GE 369-A200 интегрироваться в современные цифровые энергетические системы (Smart Grid) — данные о защитных событиях и параметрах электроэнергии передаются в реальном времени в SCADA и системы анализа, облегчая управление и диагностику.
-
Дистанционное управление и диагностика:
Веб-интерфейс и программное обеспечение EnerVista позволяют настраивать параметры защиты, скачивать логи и мониторить режим GE 369-A200 удаленно — операторы не нужно находиться на месте установки, что экономит время и снижает риски (например, при работе с высоковольтными объектами).
-
Устойчивость к суровым условиям:
Работа в диапазоне температур -25 °C до +70 °C и устойчивость к электромагнитным помехам делают GE 369-A200 подходящим для эксплуатирования в открытом воздухе (например, на распределительных подстанциях) или вблизи мощных электроустановок (трансформаторы, генераторы).
Примеры применения GE 369-A200 в отраслях
-
Энергетика (распределительная подстанция 10 кВ):
На распределительной подстанции 10 кВ GE 369-A200 защищает трансформатор тока 10/0,4 кВ от перегрузки и короткого замыкания. Устройство мониторит ток по трем фазам (номинальный ток 5 А) и напряжение между фазами (10 кВ). При коротком замыкании в низковольтной стороне трансформатора (ток увеличивается до 50 А, что составляет 10 × Iₙ) GE 369-A200 срабатывает за 0,05 с, отключая трансформатор через высоковольтный выключатель. Данные о событии (время, значение тока) передаются через Modbus TCP в систему SCADA, позволяя операторам быстро локализовать неисправность и восстановить подачу электроэнергии.
-
Промышленность (крупный металлургический завод):
В металлургическом заводе GE 369-A200 защищает линию электропередачи 35 кВ, питающую электродвигатели плавильных печей. Устройство настроено на защиту от несимметрии фаз (порог 20% неравномерности тока) — при обрыве одной фазы линии GE 369-A200 отключает питание двигателей за 0,2 с, предотвращая их перегрев и выход из строя (ремонт электродвигателя 1 МВт обходится в несколько сотен тысяч долларов). Также GE 369-A200 собирает данные о мощности, потребляемой печями, и передает их в систему учета электроэнергии через IEC 61850.
-
Жилищный сектор (центральная тепловая станция):
В центральной тепловой станции GE 369-A200 защищает насосные агрегаты (электродвигатели 100 кВт) от перегрузки и понижения напряжения. При снижении напряжения в сети до 90% Uₙ (360 В при номинале 400 В) GE 369-A200 отключает насосы за 1 с, предотвращая их остановку из-за недостаточной мощности. Данные о состоянии насосов (ток, напряжение, статус защиты) доступны операторам через веб-интерфейс GE 369-A200, что позволяет контролировать работу системы дистанционно.
Сравнение GE 369-A200 с конкурентами
| Параметр | GE 369-A200 | Конкурентный продукт (Siemens 7SJ63) |
|---|---|---|
| Защитные функции | Перегрузка, короткое замыкание, несимметрия, U | Аналогичный набор (без некоторых настроек несимметрии) |
| Точность измерений | Класс 0,5 (I, U) | Класс 0,5 (I, U) |
| Поддерживаемые протоколы | Modbus TCP, IEC 61850, DNP3.0 | Modbus TCP, IEC 61850 (DNP3.0 — опционально) |
| Температурный диапазон | -25 °C до +70 °C | -20 °C до +65 °C |
| Хранение истории событий | До 1000 событий | До 500 событий |
| Стоимость | Средняя | Более высокая |
Рекомендации по выбору GE 369-A200
- Выбирайте GE 369-A200 для защиты электроустановок среднеи высоковольтного класса (до 35 кВ) — широкий набор защитных функций и высокая точность делают его подходящим для трансформаторов, генераторов, линий электропередачи.
- Если требуется интеграция в цифровые энергетические системы (Smart Grid) — поддержка IEC 61850 и Modbus TCP позволяет GE 369-A200 легко подключиться к современным SCADA и системам анализа данных.
- Для эксплуатирования в суровых условиях (низкие/высокие температуры, электромагнитные помехам) — диапазон температур -25 °C до +70 °C и устойчивость к помехам гарантируют надежную работу без дополнительной защиты.
- Перед покупкой уточните по ссылке номинальные параметры вашей электроустановки (ток, напряжение) и требуемые защитные функции — это поможет настроить GE 369-A200 под конкретные задачи (например, защита трансформатора требует другой характеристики задержки, чем защита линии).
Меры предосторожности при использовании GE 369-A200
- При монтаже GE 369-A200 отключите питание электроустановки и убедитесь в отсутствии напряжения на входах устройства — контакт с высоковольтными цепями может привести к смертельному электроудару. Используйте только инструменты с изолированными ручками.
- Перед запуском настройте параметры защиты в соответствии с техническими требованиями вашей установки (не используйте заводские настройки по умолчанию) — неправильная настройка может привести к ложным срабатываниям или неотключению при аварии.
- Регулярно проверяйте работоспособность GE 369-A200 через диагностические функции (самодиагностика, тестовые сигналы) — выявите неисправности в ранней стадии (например, неисправный входной модуль) и замените поврежденные компоненты вовремя.
- Не эксплуатируйте устройство за пределами технических параметров (например, напряжение питания выше 265 В AC) — это повреждает электронику и делает защиту нерабочим, создавая риск аварии.
