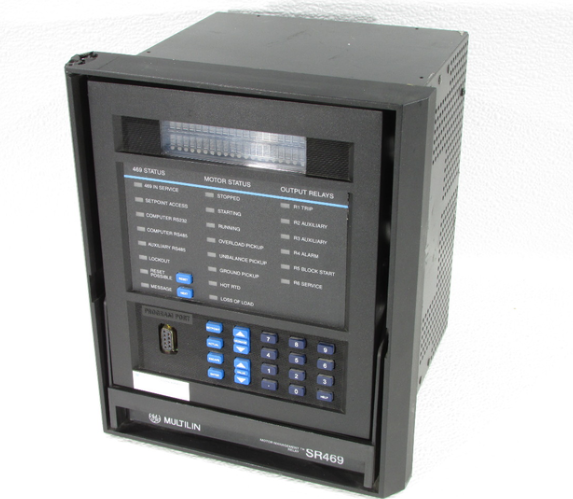

Описание продукта GE 469-P5-HI-A20-E-H
GE 469-P5-HI-A20-E-H — это высокопроизводное микропроцессорное защитное реле компании GE, разработанное для защиты крупных электродвигателей и сложных распределительных сетей в агрессивных и критических промышленных условиях. Эта модель GE 469-P5-HI-A20-E-H сочетает расширенные защитные функции, усиленную ре던дантность и герметичный корпус, что делает её идеальной для нефтегазовых платформ, морских судов, химических заводов и металлургических комплексов с высокими требованиями к надежности. GE 469-P5-HI-A20-E-H легко интегрируется с контроллерами PLC и системами SCADA через современные промышленные протоколы, обеспечивая реальное время мониторинга и управление даже в условиях электромагнитных помех. GE 469-P5-HI-A20-E-H сертифицирован по стандартам IEC 60255, UL 508 и ATEX Zone 2, подтверждая его безопасность в зонах с риском взрыва и агрессивных средах. [Insert product link here, enwrapping it in brand and model: GE 469-P5-HI-A20-E-H]
Параметры продукта GE 469-P5-HI-A20-E-H
- Тип устройства: Мощное защитное реле с ре던дантностью и усиленной защитой корпуса для критических систем.
- Функциональные параметры:
- Типы защиты: Перегрузка (класс 5–40 с адаптацией под температуру), короткое замыкание (высокочувствительное), несимметрия фаз, обрыв фазы, утечка на землю (до 1% номинального тока), переvoltaж/недовольтаж, защита от пускового перегрева и динамического момента.
- Диапазон токов: 0.5–100 А (с ТТК); до 2000 А с текущими трансформаторами — поддержка крупных двигателей мощностью до 1000 кВт.
- Время отклика: ≤5 мс для критических режимов (короткое замыкание) — мгновенное реагирование для предотвращения катастроф.
- Поддерживаемые протоколы: Modbus RTU, DNP3.0, Profibus DP, Ethernet/IP, IEC 61850 — полная совместимость с современными системами управления.
- Электрические параметры:
- Питание: Двухканальное (110–240 ВАС и 24–48 ВДС) с автоматическим переключением — ре던дантность для непрерывной работы.
- Выходы: 8 реле контактов (NC/NO, 10 А, 250 ВАС) + 2 аналоговых выхода 4–20 мА — широкие возможности для сигнализации и интеграции.
- Изоляция: 4 кВ между входами, выходами и питанием — максимальная защита от электромагнитных помех.
- Механические характеристики:
- Материал корпуса: Нержавеющая сталь AISI 316L с герметичным соединением (класс Ex d) — стойкость к коррозии, агрессивным газам и взрывам.
- Степень защиты: IP66 (полная защита от пыли и водных струй под давлением) — монтаж в открытых условиях и при промывке
- Температурный диапазон: -30°C – 75°C (рабочий); -40°C – 90°C (хранение) — работа в экстремальных климате.
- Размеры: 120 × 120 × 180 мм (ширина × высота × глубина) — панельный монтаж с дополнительным антивибрационным креплением.
Преимущества и особенности GE 469-P5-HI-A20-E-H
- Редандантность и надежность: Двухканальное питание, тройная проверка сигналов и защита Ex d делают GE 469-P5-HI-A20-E-H критически важным для систем, где простои не допускаются (например, турбинные установки на электростанциях).
- Усиленная чувствительность: Защита от утечки на землю до 1% номинального тока и быстрый отклик (≤5 мс) позволяют детектировать минимальные неисправности до их развития в аварии.
- Гибкая интеграция: Поддержка IEC 61850 и Ethernet/IP упрощает внедрение в современные цифровые субстанции и системы “умный завод”, обеспечивая передачу данных в облачные платформы.
- Расширенное логирование: Память для 500 событий с отметкой времени, датой и параметрами аварии — инструмент для глубокой диагностики и предотвращения повторных сбоев.
Применение GE 469-P5-HI-A20-E-H в отраслях
- Электростанции:
- Защита турбинных двигателей и генераторов: GE 469-P5-HI-A20-E-H контролирует момент и температуру, отключая оборудование при опасных изменениях и сигнализируя в систему управления.
- Нефтегазовые платформы:
- Защита компрессоров и насосов высокого давления: Герметичный корпус и Ex d сертификация гарантируют безопасность в зонах с газом, а высокая чувствительность предотвращает разрыв труб.
- Металлургические заводы:
- Защита двигателей прокатных и листовых станов: Реле обрабатывает пиковые нагрузки при деформации металла, корректируя параметры защиты под текущую температуру.
Сравнение с конкурентами
По сравнению с аналогичными реле (Siemens 7SJ85, ABB REF615E), GE 469-P5-HI-A20-E-H обладает:
- Большим диапазоном токов: Поддержка до 2000 А против 1000–1500 А у конкурентов — возможность защиты крупных двигателей без дополнительных модулей.
- Лучшей защитой корпуса: IP66 и Ex d против IP54 и Ex n у аналогов — надежность в агрессивных и опасных условиях.
- Более широким набором протоколов: Поддержка IEC 61850 в стандартной комплектации — преимущество для цифровых субстанций и “умных заводов”.
Советы по выбору и предостережения
- Выбор: Рекомендуется для критических систем с крупными двигателями и агрессивными условиями (энергетика, нефтегаз, тяжелая промышленность). Идеально совместим с PLC высокого уровня и системами SIS.
- Предостережения:
- Для GE 469-P5-HI-A20-E-H проводите проверку герметичности корпуса раз в 3 месяца (с использованием давometer) — нарушение защиты Ex d лишает реле взрывобезопасности.
- Калибруйте параметры защиты раз в 6 месяцев с использованием эталонных систем — смещение более 0.5% может привести к ложным срабатываниям или пропуску аварий.
- Используйте только оригинальные кабели с двойным экранированием и герметичными разъемами — это сохраняет уровень изоляции и защиту IP66.
- Монтируйте реле на расстоянии ≥1 метра от мощных электродвигателей и трансформаторов — сильные магнитные поля могут искажать сигналы токов.
